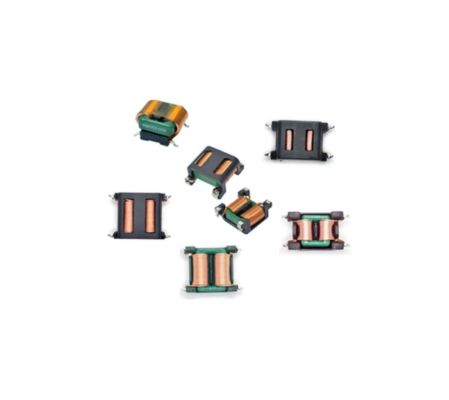

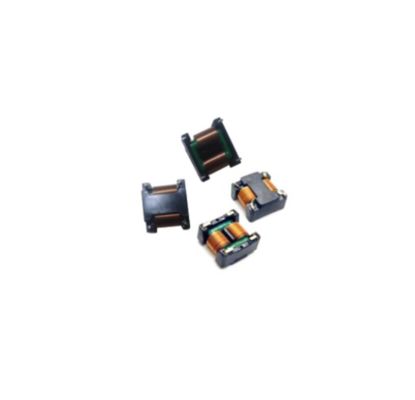

Inductor de estrangulamiento y SMD de modo común UL94V-0 de baja resistencia de alto rendimiento para filtrar el ruido

Diseñada para soluciones robustas de gestión de energía, la serie SQS1515A comprende inductores SMD diseñados como filtros de fuente de alimentación de primera calidad. Estos chokes de modo común de baja DCR aprovechan un núcleo cuadrado y un material avanzado de alta permeabilidad para ofrecer una supresión de ruido de modo común superior, caracterizada por una alta impedancia a bajas frecuencias y una fuga mínima del núcleo.

• Paquete plano SMD compacto para diseños de PCB de alta densidad
• Estructura de núcleo cuadrado para baja fuga y resistencia CC (DCR) ultra baja
• El material de alta permeabilidad garantiza una alta impedancia a bajas frecuencias
• Excelente atenuación de ruido debido a la baja capacitancia parásita
• Alto voltaje soportado y alta resistencia de aislamiento
• Clasificación de inflamabilidad UL94V-0
• Cumple con RoHS y REACH

• Frecuencia de prueba: 1.0 kHz, 0.25 V
• Tensión nominal: 80 Vac - 265 Vac
• Tensión soportada: 1.0 kVac durante 2 segundos
• Rango de temperatura de funcionamiento: -25°C a +125°C (incluyendo el aumento de temperatura de la bobina)
• Rango de temperatura de almacenamiento: -25°C a +100°C
• Resistencia de aislamiento: 100 MΩ Mín. @ 500 Vdc

La serie SQS1515A es la opción ideal para un filtrado EMI eficaz en una amplia gama de aplicaciones de media a alta potencia, incluyendo:

• Fuentes de alimentación conmutadas (SMPS): Diseños de alta densidad y alta potencia para electrónica industrial y de consumo
• Electrónica de consumo: Adaptadores de corriente, televisores LCD/LED y cargadores de batería de alta corriente
• Electrodomésticos: Lavadoras, aires acondicionados y otros dispositivos domésticos de alta potencia
• Equipos industriales: Fuentes de alimentación para accionamientos de motores, sistemas de control y maquinaria de automatización
