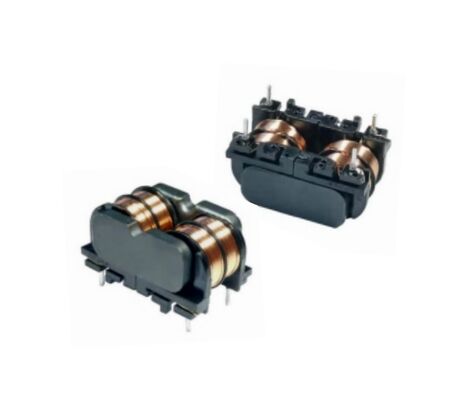

Asfixia de modo común compacto con 3,3 mH a 100 mH de inductancia y 2,5 A de alta capacidad de manipulación de pulsos

5000
MOQ
Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Bobina de modo común compacta de 3

,

3 mH

,

Bobina de modo común compacta de 100 mH
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: LFUR17
Documento: LFUR17_-.pdf
Pago y Envío Términos
Tiempo de entrega: 2 ~ 8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Choke de modo común compacto de alto rendimiento para el filtrado de ruido en la línea eléctrica
La serie LFUR17 es una línea de alto rendimiento de Chokes de modo común diseñada para la electrónica de potencia de próxima generación que requiere una reducción de ruido eficiente y una inductancia estable. Como componente clave dentro de la familia más amplia de Filtros EMI, Filtros RFI y Filtros de supresión de ruido LC, la serie LFUR17 ofrece un factor de forma compacto con un excelente rendimiento eléctrico para una amplia gama de fuentes de alimentación conmutadas y dispositivos electrónicos de consumo.
Diseñada con materiales de núcleo magnético optimizados, la serie LFUR17 ofrece alta inductancia con baja resistencia, lo que permite una mayor eficiencia de filtrado sin una pérdida de potencia excesiva. Los componentes admiten una alta capacidad de manejo de pulsos y cuentan con una relación inductancia/corriente líder en la industria, lo que garantiza la supresión confiable del ruido de modo común en un amplio espectro de frecuencias.
Estos chokes están diseñados para soldadura por ola, ofreciendo facilidad de montaje y estabilidad térmica constante. Con opciones de inductancia que van desde 3,3 mH a 100 mH, bajo DCR y clasificaciones IDC de hasta 2,5 A, la serie LFUR17 ofrece un rendimiento excepcional para convertidores AC/DC, balastos LED, cargadores, adaptadores y otros sistemas de alimentación conmutada compactos.
Características principales
  • Alta inductancia y bajo DCR Asegura una fuerte atenuación del ruido al tiempo que minimiza la pérdida de potencia en los circuitos de conmutación.
  • Alta capacidad de manejo de pulsos Adecuado para convertidores de potencia que operan en condiciones de carga dinámica.
  • Optimizado para la supresión de ruido LC Funciona a la perfección dentro de los filtros EMI y los filtros RFI para un rendimiento EMC superior.
  • Relación inductancia/corriente líder en la industria Características de impedancia estables en amplios rangos de frecuencia.
  • Estructura compacta y compatible con SMD Diseñado para soldadura por ola y montaje automatizado de alto volumen.
  • Rendimiento de temperatura confiable Temperatura de funcionamiento: -40°C a +85°C. Se recomienda no exceder los 125°C de temperatura del núcleo en las peores condiciones.
Especificaciones eléctricas (25 °C)
Número de pieza Inductancia (mH) DCR máx. (mΩ) IDC máx. (A) Condición de prueba
LFUR17-332Y 3,3 mH 120 mΩ 2,5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1,65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1,32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0,92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0,85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0,75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0,62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0,58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0,45 A 1 kHz, 0,25 V
Características técnicas y físicas
  • Dimensiones: 25,0 × 18,8 × 13,5 mm (paquete típico)
  • Condición de prueba: 1 kHz, 0,25 V (estándar HP4284A)
  • Tensión de resistencia dieléctrica: 1500 VCA (50/60 Hz, 3 mA, 2 segundos, bobinado a núcleo) 2500 VCA (50/60 Hz, 3 mA, 2 segundos, bobinado a bobinado)
  • Temperatura de funcionamiento: -40°C a +85°C
  • Temperatura de almacenamiento: -20°C a +60°C
  • Diseño específico para el cliente disponible
Impedancia de modo común
Las curvas de respuesta de frecuencia para la serie LFUR17 indican picos de impedancia fuertes adecuados para suprimir el ruido conducido en el rango de 0,1 MHz - 10 MHz, ideal para fuentes de alimentación conmutadas y cumplimiento de EMC.
