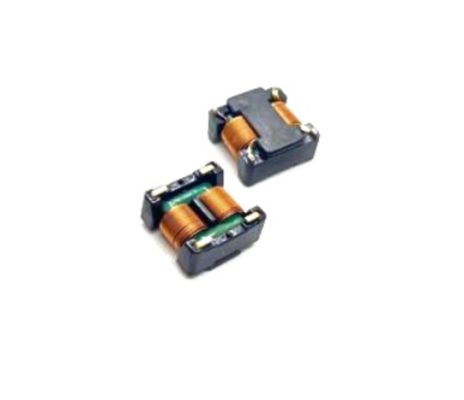

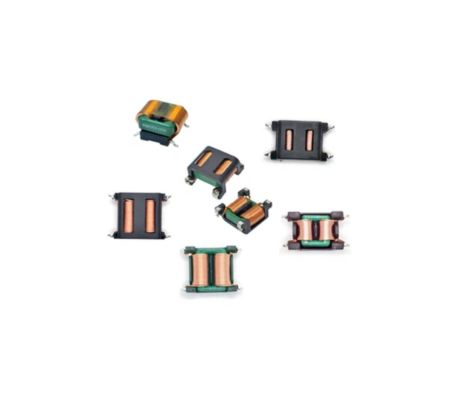

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Estrangulador de modo común de DCR ultrabajo

,

El sistema de control de velocidad de los dispositivos de control de velocidad de los dispositivos de control de velocidad de los dispositivos de control de velocidad
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: SQS1010A
Documento: SQS1010A Series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2 ~ 8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Compacto, de alto rendimiento, con DCR ultrabajo SMD, estrangulador de modo común plano para supresión de ruido de la fuente de alimentación
Diseñado para la electrónica de potencia moderna, la serie SQS1010A representa una línea de alta calidadInductores SMDespecialmente diseñados para:estrangulamiento de modo comúnpara suprimir mejor las interferencias electromagnéticas.
Características clave
  • Conjunto plano SMD compacto para diseños de PCB con espacio limitado
  • Construcción de núcleo cuadrado para una baja fuga y una resistencia de CC reducida (DCR)
  • El material de alta permeabilidad asegura una alta impedancia a bajas frecuencias
  • Excelente atenuación del ruido debido a la baja capacidad de descarga
  • Alta resistencia al aislamiento y clasificación de inflamabilidad UL94V-0
  • Compatible con RoHS y REACH, adecuado para los mercados mundiales
Especificaciones
Número de la parte Inductancia Min. (mH) DCR máximo (mΩ) Corriente nominal (A) Medidor de alambre Se convierte en el árbitro.
SQS1010A-001 Las condiciones de los requisitos de seguridad de los equipos de ensayo y de los equipos de ensayo 10 200 0.8 a uno.2 0.1*0.7 37
SQS1010A-002 10 200 1.0 a uno.5 0.1*1.0 37
Información técnica y condiciones de funcionamiento
  • La frecuencia de ensayo: 1,0 kHz, 0,25 V
  • Voltagem nominal: 80 VAC - 265 VAC El valor de la tensión nominal es igual al valor de la tensión nominal.
  • Tensión resistente: 1,0 kVac durante 2 segundos
  • Rango de temperatura de funcionamiento: -25°C a +125°C (incluido el aumento de la temperatura de la bobina)
  • Rango de temperatura de almacenamiento: -25°C a +100°C
  • Resistencia de aislamiento: 100 MΩ Min. @ 500 Vdc
Aplicaciones
  • Fuentes de alimentación de modo de conmutación (SMPS):Diseños de alta densidad para equipos de consumo e industriales
  • Electrónica de consumo:Televisores LCD/LED, adaptadores de alimentación para computadoras portátiles y cargadores de baterías
  • Los electrodomésticos:Gestión de la energía y filtración del ruido en diversos aparatos domésticos
  • Electrónica industrial:Eliminación del ruido de las líneas eléctricas en los sistemas de control y los motores
