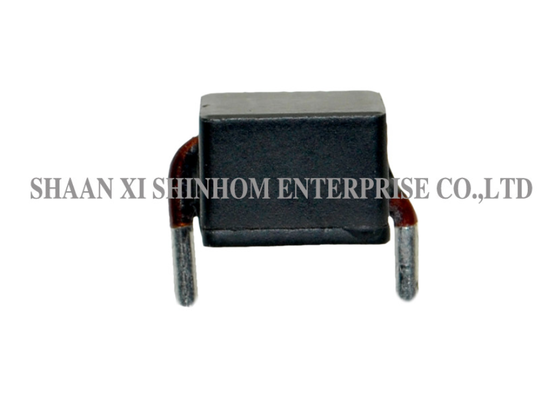

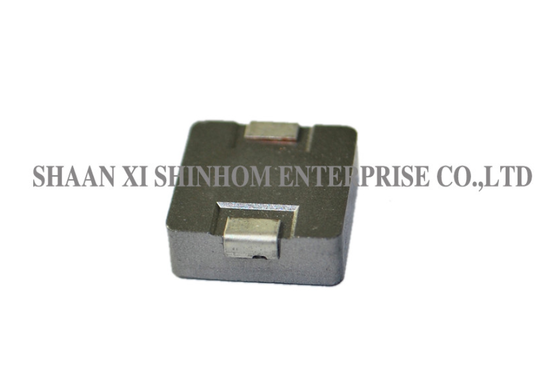

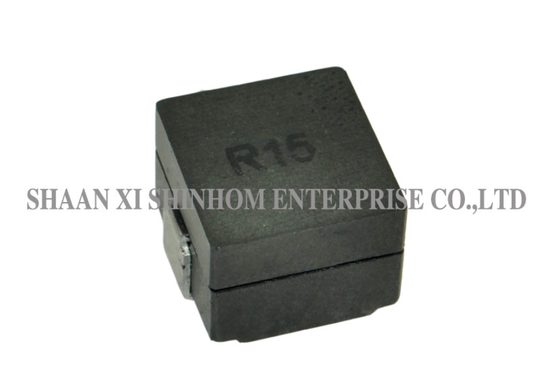

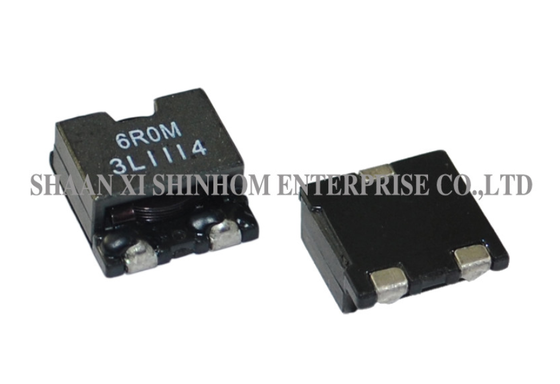

Inductor de energía blindado de núcleo de hierro de la serie HQ1108 para ordenadores portátiles

Inductor de potencia de alta corriente serie HQ1108

El inductor de potencia de alta corriente serie HQ1108 se fabrica utilizando un núcleo blindado y un diseño de estructura compuesta, diseñado específicamente para PDAs y portátiles, asegurando la menor DCR, alta capacidad de corriente y bajo ruido audible. El producto presenta una estructura robusta y fiable con una altura máxima de 8mm y una huella máxima de 15.5*11mm. Cumple con los requisitos de la Directiva RoHS 2002/95/CE. Es adecuado para PDAs, portátiles y servidores. Es una opción ideal para aplicaciones de inductores de potencia de alta corriente en gestión de energía y conversión DC-DC.

Características

• Menor DCR por microhenrio

• Altura – 8mm máx.

• Huella – 15.5*11mm máx.

• Corriente nominal – hasta 50Apk

• Rango de inductancia – 0.14µH a 2.25µH

• Maneja altas corrientes transitorias sin saturación

• Ruido audible ultrabajo

• Cumple con la Directiva RoHS 2002/95/CE

APLICACIONES:

• Aplicaciones de PDA/portátil/escritorio/servidor
• Convertidores POL de alta corriente
• Fuentes de alimentación de alta corriente y bajo perfil
• Dispositivos alimentados por batería
• Convertidores DC/DC en sistemas de energía distribuidos
• Convertidor DC/DC para Field Programmable Gate Array (FPGA)

NOTAS:

• Frecuencia de prueba: 100KHz / 0.1Vdc
• Instrumento de prueba: L:HP4284A, CH11025,CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• La corriente nominal por calor (Irms) provocará un aumento de la temperatura de la bobina de aproximadamente, ΔT=40°C sin pérdida de núcleo.
• La corriente de saturación (Isat) provocará que L0 caiga aproximadamente un 10%
• La temperatura de la pieza (ambiente + aumento de temperatura) no debe exceder los 125°C bajo las peores condiciones de funcionamiento. El diseño del circuito, el componente, el tamaño y el grosor de la traza de la PCB, el flujo de aire y otras disposiciones de enfriamiento afectan la temperatura de la pieza. La temperatura de la pieza debe verificarse en la aplicación final.
• Temperatura de funcionamiento: -40°C - +105°C.
• Temperatura de almacenamiento: -40°C - +105°C.

Nota: Las especificaciones del producto se pueden personalizar.

Preguntas frecuentes

P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o por correo electrónico. Las muestras son gratuitas y se enviarán en 3-5 días laborables. El plazo de entrega de pedidos masivos es generalmente de 2-8 semanas; los productos personalizados se confirmarán por separado.

P: ¿Admiten pedidos de prueba pequeños?

R: Sí. Los pedidos de prueba pequeños (por debajo del MOQ estándar) se pueden negociar y reciben los mismos estándares de calidad y compromisos de entrega que los pedidos masivos. Póngase en contacto con nuestro equipo de ventas para obtener más detalles.

P: ¿Cuál es la importancia del núcleo blindado y la estructura compuesta para las aplicaciones?

R: El núcleo blindado reduce la interferencia electromagnética, mientras que la estructura compuesta proporciona un ruido audible ultrabajo. La alta capacidad de manejo de corriente transitoria evita la saturación, lo que la hace adecuada para convertidores POL de alta corriente y fuentes de alimentación de alta corriente de bajo perfil. Es adecuada para aplicaciones como PDAs, portátiles y servidores.
