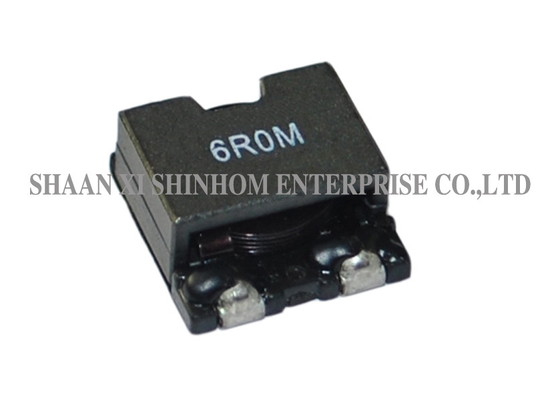

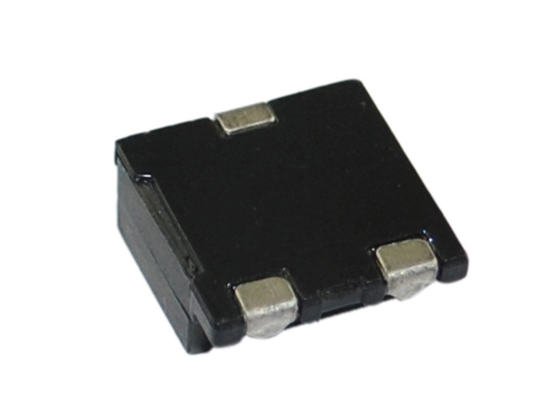

Inductor de alambre plano serie CEP104-125HT de alta corriente para sistemas de comunicación y fuentes de alimentación automotrices

Inductores de potencia de alta corriente serie CEP104/105/124/125HT

Elinductor de potencia SMD blindado serie CEP104/105/124/125HTpresenta undiseño de alta frecuenciay unproceso de bobinado con alambre plano, ofreciendo unaestructura blindadamayor capacidad de corrienteun paquete de bajo perfilunabaja DCR, con una capacidad de corriente ultra alta de hasta28A. El tiempo de entrega de pedidos masivos es generalmente deElproceso de alambre planoproporciona una mayor capacidad de transporte de corriente y una menor pérdida de potencia.La excelente estabilidad térmicagarantiza una operación confiable a largo plazo en diversas condiciones de trabajo.Se utiliza ampliamente enconvertidores DC-DC de portátilesmayor capacidad de corrientesistemas de comunicaciónmayor capacidad de corrientesistemas de alimentación automotrizmayor capacidad de corrientetelevisores LCD/PDPmayor capacidad de corrientesistemas de redmayor capacidad de corrienteperiféricos de computadoraunafuentes de alimentación de CPU. Es una opción ideal para diseños de fuentes de alimentación de alta corriente y alta densidad.

CARACTERÍSTICAS:

• Diseño de alta frecuencia
• Construcción blindada
• Alambre plano utilizado
• Excelente estabilidad térmica
• Perfil bajo, baja DCR.
• Corriente súper grande hasta 28A
• Inductores personalizados disponibles

APLICACIONES:

• Portátiles, convertidores DC/DC
• Sistema de comunicación
• Fuente de alimentación de sistemas automotrices
• Televisores LCD PDP
• Sistemas de red
• Equipos periféricos de computadora
• Fuente de alimentación de CPU

NOTAS:

• Prueba de inductancia: HP4284A, 100kHz/1V
• o equivalente
• RDC: QuadTech 1880 Milliohmmeter
• Corriente Isat: la caída del valor L es del 65% típicamente en IDC con respecto a su valor inicial
• Corriente Irms: Aumento de temperatura 40°C Máx. Temperatura ambiente de referencia
• Soldabilidad: el 75% del cable conductor debe estar cubierto
• Métodos de soldadura: Ola, Reflujo
• Temperatura de operación: -40°C a +105°C
• Temperatura de almacenamiento: -55°C a +125°C
• Resistencia a la flexión del terminal: 24.5N Mínimo

Resistencia a la humedad: ΔL/L≤±10% ΔQ/Q≤±25%

Nota: Las especificaciones del producto se pueden personalizar.

Preguntas frecuentes

P: ¿Cuáles son las ventajas del bobinado con alambre plano en comparación con el alambre redondo tradicional?R: El alambre plano tiene una mayor área de superficie, lo que ofrece unamayor capacidad de corriente,unamenor DCRy una

mejor disipación de calor

. En aplicaciones de alta corriente, los inductores de alambre plano reducen eficazmente la pérdida de potencia y la pérdida por efecto de piel, mejorando la eficiencia general, especialmente adecuados para aplicaciones de alta corriente de hasta el nivel de 28A.

P: ¿Cuáles son las ventajas de la estructura blindada?

R: La estructura blindada utiliza un diseño de circuito magnético cerrado para confinar el flujo magnético dentro del núcleo. Reduce eficazmente el flujo de fuga y la interferencia electromagnética a los circuitos sensibles cercanos, mejorando el rendimiento EMC del sistema.

P: ¿Cuál es la importancia de una excelente estabilidad térmica?

R: Una excelente estabilidad térmica garantiza que el inductor mantenga un rendimiento eléctrico estable en un amplio rango de temperatura, lo que lo hace adecuado para aplicaciones con grandes variaciones de temperatura, como la electrónica automotriz y los equipos de comunicación, mejorando la confiabilidad del sistema.P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras songratuitasy se enviarán dentro de3-5 días hábiles. El tiempo de entrega de pedidos masivos es generalmente de
