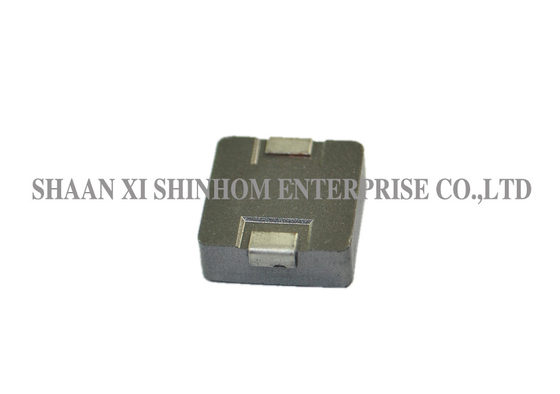

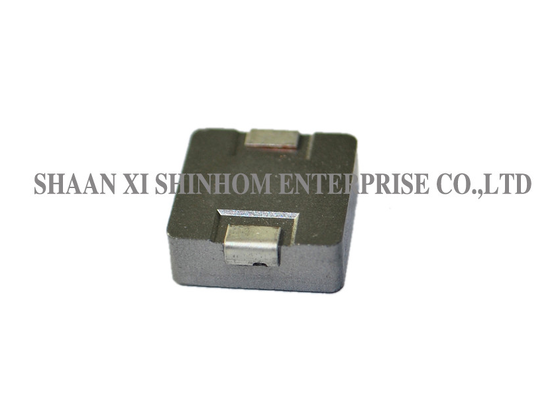

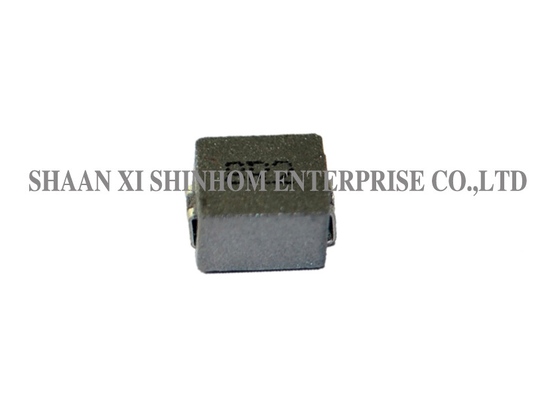

Asfixia de potencia SMD de alta corriente de la serie LPM1240-1270 Altura más baja en el paquete para portátiles y servidores

Inductores de alta potencia de corriente de la serie LPM1240/1250/1260/1265/1270

ElInductor de potencia SMD blindado de la serie LPM1240-1270Las características de unestructura compuestaydiseño blindado, ofreciendo elaltura más baja en su tamaño de envase, elDCR/μH más bajoen su tamaño de paquete, y excelente capacidad para manejar alta transiente Los picos de corriente sin saturación.estructura compuestaReduce significativamente el ruido sonoro, por lo que es adecuado para las personas sensibles al ruido Temperatura de funcionamiento:-40 a +105 °CTemperatura de almacenamiento:-40 a +105 °C, que cumple con diversos requisitos ambientales severos.Conversores de corriente continua,sistemas de energía distribuida,computadoras personales y dispositivos electrónicos portátiles,PDA/ordenadores portátiles/de escritorio/servidores,convertidores POL de alta corriente, yDispositivos alimentados por bateríaEs una opción ideal para los diseños de fuentes de alimentación compactas de alta densidad.

• Maneja altos picos de corriente transitoria sin saturación.
• Sonido de zumbido muy bajo, debido a la construcción compuesta.
• Construcción blindada
• La altura más baja en esta huella del paquete.
• DCR/H más bajo, en este tamaño de paquete.

• Conversores de corriente continua en sistemas de energía distribuida
• Aplicaciones utilizadas en la conmutación de energía
• Computadoras personales y otros equipos electrónicos de mano.
• Aplicaciones PDA/notebook/desktop/servidor
• Conversores de POL de alta corriente
• Fuentes de alimentación de bajo perfil y de alta corriente
• Dispositivos alimentados por batería

• Frecuencia de ensayo: 100KHz / 0,25Vdc
• La corriente de calor nominal (Irms) causará el aumento de la temperatura de la bobina aproximadamente,△T=40°C sin pérdida de núcleo.
• La corriente de saturación (Isat) hará que la L0 disminuya aproximadamente en un 20%
• La temperatura de la parte (ambiente + aumento de la temperatura) no debe exceder de 125°C en Diseño del circuito, componente, tamaño de las huellas de PCB y el espesor, el flujo de aire y otras disposiciones de refrigeración afectan a la parte La temperatura de las piezas debe verificarse en la aplicación final.
• Temperatura de funcionamiento: -40°C - +105°C.
• Temperatura de almacenamiento: -40°C - +105°C.

Nota: Las especificaciones del producto pueden ser personalizadas.

P: ¿Cómo reduce el ruido sonoro la estructura compuesta?

A: ¿Qué quieres decir?La estructura compuesta utiliza materiales centrales especiales y procesos de llenado para El efecto magnetostrictivo reduce eficazmente las vibraciones. Reduce significativamente el ruido sonoro en el rango de frecuencias audibles, haciendo Es especialmente adecuado para dispositivos portátiles sensibles al ruido y consumidores aplicaciones electrónicas.

P: ¿Cuál es la diferencia entre Irms e Isat?

A: ¿Qué quieres decir? Irms (corriente nominal)es el valor de corriente continua que causa un aumento de temperatura de aproximadamente 40 ° C en la bobina.Isat (corriente de saturación)es el valor máximo de corriente en el que la inductancia disminuye aproximadamente en un 20%. Para la selección, se recomienda tomar elmás bajode los dos valores y asegurando la temperatura del componente (ambiente la temperatura + aumento de la temperatura) no excede125 °C.

P: ¿Cuáles son las ventajas del diseño de altura más baja en su tamaño de paquete?

A: ¿Qué quieres decir?El diseño de altura más baja en su tamaño de paquete ahorra espacio vertical en PCB, lo que lo hace especialmente adecuado para diseños de dispositivos compactos con restricciones de altura, La reducción de los costes de producción y de los costes de producción comprometen la capacidad de manejo de la potencia.

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. En el caso de las muestras, se incluyen los siguientes datos:de forma gratuitay serán enviados dentro3 a 5 días hábilesEl tiempo de entrega de pedidos masivos es generalmenteEntre 2 y 8 semanas.
