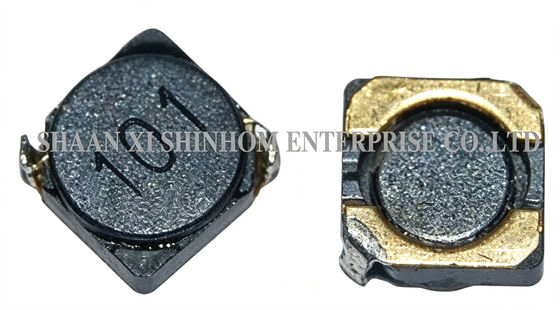

Inductor SMD blindado de alta corriente de la serie SDRH5D18/5D28 Baja DCR para portátiles y televisores LCD

ElSDRH5D18/5D28 serieEl inductor de potencia SMD con blindaje magnético utiliza una estructura de blindaje magnético y un diseño de paquete plano cuadrado.Reduce eficazmente el EMI y es adecuado para diseños de PCB de alta densidad y aplicaciones de espacio limitado. El rango de inductancia abarca de 1μH a 100μH. La alta capacidad de corriente es de hasta 3,86A. La baja DCR garantiza una alta eficiencia de conversión.y excelente solderabilidadSe utiliza ampliamente en grabadores de vídeo, ordenadores portátiles, convertidores CC-DC, cámaras de vídeo digitales, sistemas de comunicación,sistemas de energía para automóviles, televisores LCD/PDP, unidades de disco duro, sistemas de red y periféricos informáticos.

• Estructura protegida magnéticamente
• Baja resistencia de CC
• Corriente grande hasta 3,86 A
• Excelente resistencia mecánica
• Alta fiabilidad y excelente soldadura
• Profile bajo y cuadrado
• Alta resistencia al calor

• Dispositivos para grabar vídeos, portátiles, convertidores de corriente continua
• Las cámaras digitales de vídeo
• Sistema de comunicación
• El suministro de energía para sistemas de automóviles
• Televisores LCD PDP
• Unidad de disco duro, topset, XDSL
• Sistemas de red
• Equipo periférico de ordenador

• Prueba del inductor: HP4284A (equivalente aceptable)
• DCR: QuadTech 1880 Millohmmetro
• Se aplicará el método de ensayo de las pruebas de la prueba de ensayo.
• IDCMax corriente se reduce en un 10% respecto a su valor inicial
• Temperatura de funcionamiento: -40°C a +105°C
• Temperatura de almacenamiento: -40°C a +105°C
• Métodos de soldadura: fase de vapor, reflujo infrarrojo
• Resistencia al calor de soldadura: 260°C durante 10 segundos
• Resistencia a los disolventes: Conforme con la MIL-STD-202E

Nota: Las especificaciones del producto pueden ser personalizadas.
