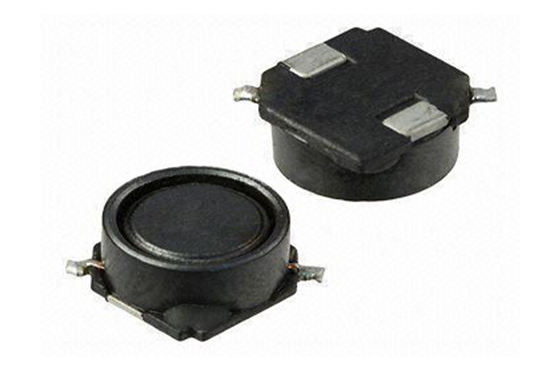

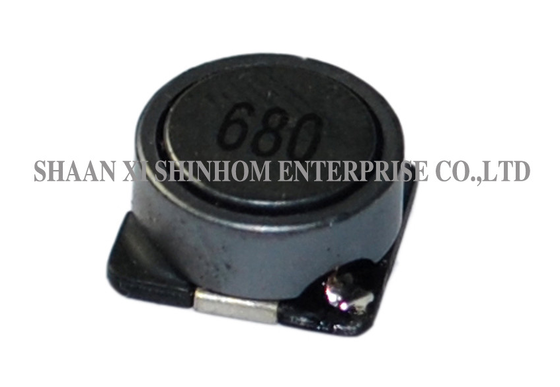

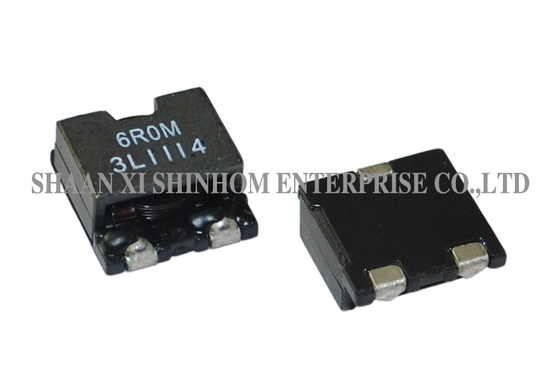

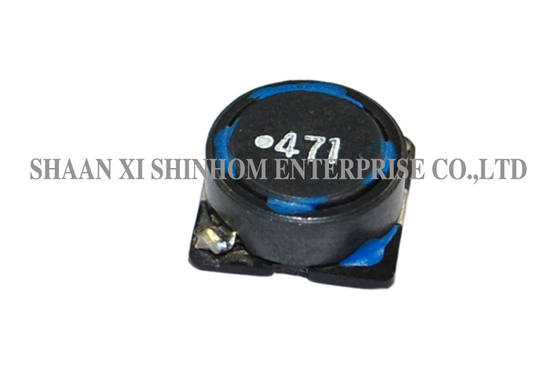

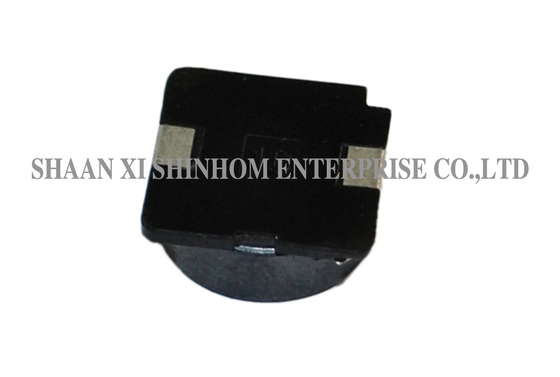

Inductor de potencia SMD blindado magnéticamente serie SDRH7032/7045 para convertidores DC-DC

La serie SDRH7032/7045 de inductores de potencia SMD con blindaje magnético presenta una estructura de blindaje magnético y un diseño de base de plástico. El rango de inductancia cubre de 3,3 µH a 470 µH. Ofrece alta capacidad de corriente y bajo DCR. La base de plástico proporciona un soporte de montaje estable en PCB y un buen aislamiento. El embalaje en cinta y carrete es adecuado para la colocación automatizada SMT y compatible con soldadura por reflujo. Es 100% libre de plomo y cumple con RoHS. Se utiliza ampliamente en convertidores DC-DC, módulos de gestión de energía, equipos de comunicación, electrónica automotriz y varios dispositivos electrónicos portátiles.

• Estructura con blindaje magnético
• Con base de plástico
• Gran corriente hasta 1,9 A
• Embalaje en cinta transportadora para SMT.
• Alta potencia nominal, bajo DCR, redondez.
• Adecuado para soldadura SMT por reflujo.
• Productos sin plomo, conforme a RoHS.

• Ordenador portátil
• Equipos alimentados por batería
• Convertidor DC/DC
• Cámara digital y escáner
• CD-ROM/DVD y PDA
• Equipos de comunicación de tamaño pequeño
• Filtrado de voltajes de suministro
• Acoplamiento, desacoplamiento
• Electrónica automotriz

• Prueba de inductor: HP4284A (equivalente aceptable)
• DCR: QuadTech 1880 Milliohmmeter
• La corriente IDCMax disminuye un 10% respecto a su valor inicial
• Temperatura de funcionamiento: -40 °C a +105 °C
• Temperatura de almacenamiento: -40 °C a +105 °C

Nota: Las especificaciones del producto se pueden personalizar.
