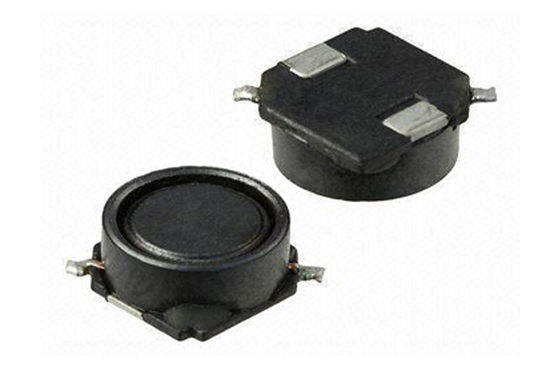

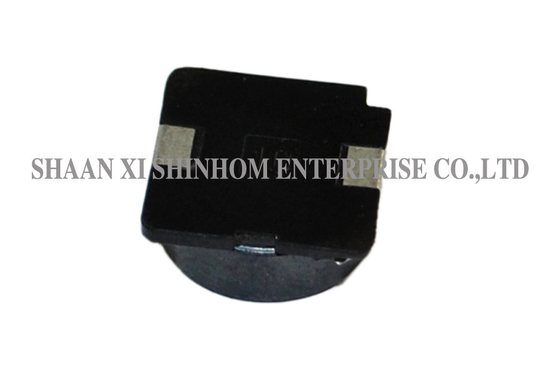

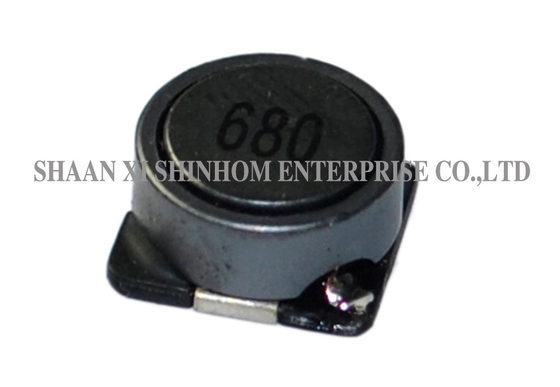

Bobina de choque blindada SMD de alta corriente serie SDRH12565/12575 DCR bajo para televisores LCD y teléfonos móviles

ElSección SDRH12565/12575inductor de potencia SMD magnético blindadoestructura del escudo magnéticoLa capacidad de alta corriente es de hasta 5 kVA, lo que reduce efectivamente el EMI, haciéndolo adecuado para diseños de PCB de alta densidad y aplicaciones de espacio limitado.6.2A. La baja DCR garantiza una alta eficiencia de conversión.grabadores de vídeo,Televisores LCD,teléfonos móviles,computadoras portátiles,PDAs,relojes y relojes electrónicos,Fuentes de alimentación de conmutación CC-DC,Equipo de OA, yProgramadores flashen aplicaciones de electrónica de consumo y automatización de oficina.

Características

• Estructura del escudo magnético
• Corriente nominal hasta 6,2 A
• Baja DCR
• Alta fiabilidad
• Temperatura de funcionamiento de -40°C a +105°C
• Temperatura de almacenamiento -40°C a +105°C
• Método de soldadura: fase de vapor / reflujo infrarrojo
• Resistencia al calor de la soldadura 260°C / 10 segundos

Aplicaciones

• Fuentes de alimentación para grabadores de vídeo (VCR)
• Fuentes de alimentación para televisores LCD
• Gestión de la energía del teléfono móvil
• Fuente de alimentación de la placa base del portátil
• Fuentes de alimentación para PDA
• Fuentes de alimentación de relojes y relojes electrónicos
• Fuentes de alimentación de conmutación CC-DC
• Equipo de OA y programadores flash

Equipo y condiciones de ensayo:

·Ensayo del inductor: HP4284A (equivalente aceptable)
DCR: QuadTech 1880 Millohmmetro
IDCMax corriente se reduce en un 10% respecto a su valor inicial
·Temperatura de funcionamiento: -40°C a +105°C
·Temperatura de almacenamiento: -40°C a +105°C
·Métodos de soldadura: fase de vapor, reflujo infrarrojo
·Resistencia al calor de soldadura: 260°C durante 10 segundos
·Resistencia a los disolventes: Se ajusta a la norma MIL-STD-202E

Nota: Las especificaciones del producto pueden ser personalizadas.
