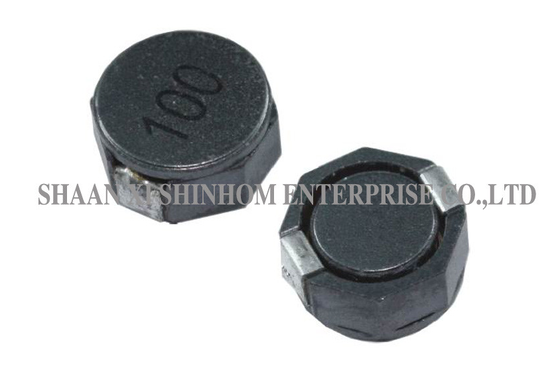

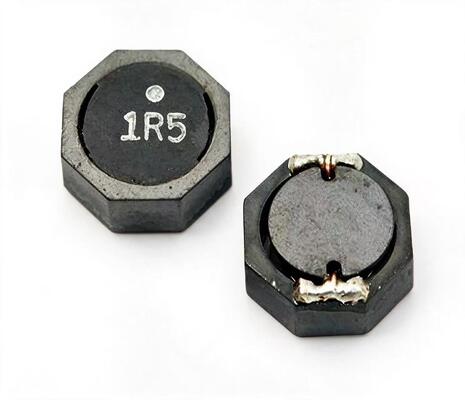

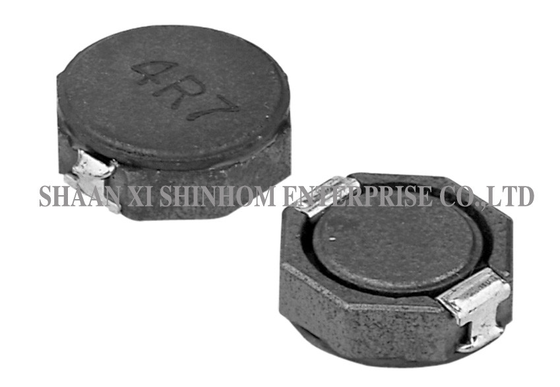

La serie SDRH3818/5018 de inductores de potencia SMD con blindaje magnético utiliza un núcleo de ferrita metalizado y un diseño de circuito magnético cerrado. Reduce eficazmente el flujo de fuga y la interferencia electromagnética (EMI), lo que lo hace adecuado para diseños de PCB de alta densidad y aplicaciones con restricciones de espacio. La alta capacidad de corriente es de hasta 1.8A. El núcleo de ferrita metalizado proporciona una excelente resistencia al impacto y durabilidad. El producto ahorra espacio en la PCB, reduce el consumo de energía y mejora la eficiencia energética. Se utiliza ampliamente en dispositivos móviles, televisores a color, cámaras, iluminación LED, televisores de pantalla plana, grabadoras Blu-ray, decodificadores, sistemas de navegación personal, dispositivos multimedia personales, sistemas automotrices y estaciones base de comunicación.
Prueba de inductancia: HP4284A (equivalente aceptable)
DCR: QuadTech 1880 Milliohmmeter
La corriente IDCMax se reduce un 10% respecto a su valor inicial
Temperatura de funcionamiento: -40℃ a +105℃
Temperatura de almacenamiento: -40℃ a +105℃
Métodos de soldadura: Fase de vapor, Reflujo infrarrojo
Resistencia al calor de soldadura: 260℃ durante 10 segundos
![]()
Nota: Las especificaciones del producto se pueden personalizar. Hay valores de inductancia personalizados disponibles.
P: ¿Cuáles son las ventajas de un núcleo de ferrita metalizado?
R: Un núcleo de ferrita metalizado tiene un recubrimiento metálico en la superficie de la ferrita, lo que proporciona una excelente resistencia al impacto y durabilidad. Asegura que el inductor sea menos propenso a dañarse durante el transporte, montaje y uso, al tiempo que mantiene un buen rendimiento magnético.
P: ¿Cuáles son los beneficios de un diseño de circuito magnético cerrado?
R: Un diseño de circuito magnético cerrado confina el flujo magnético dentro del núcleo, reduciendo eficazmente el flujo de fuga y la interferencia electromagnética (EMI) a los circuitos sensibles cercanos, mejorando el rendimiento EMC del sistema.
P: ¿Cómo ahorra este producto espacio en la PCB y reduce el consumo de energía?
R: El diseño compacto del paquete reduce la huella en la PCB. El diseño de alta eficiencia y baja pérdida reduce el consumo de energía, extiende la vida útil de la batería en dispositivos portátiles y mejora la eficiencia general del sistema.
P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?
R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El plazo de entrega para pedidos masivos es generalmente de 2 a 8 semanas.
