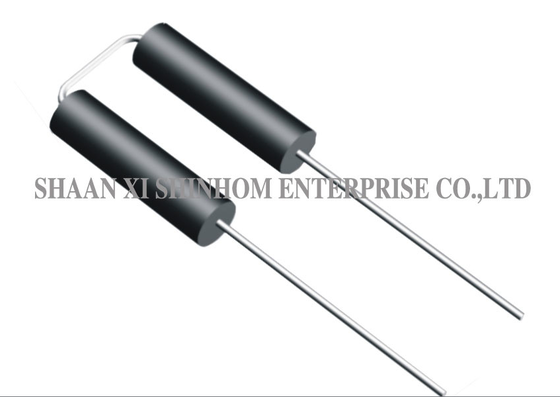

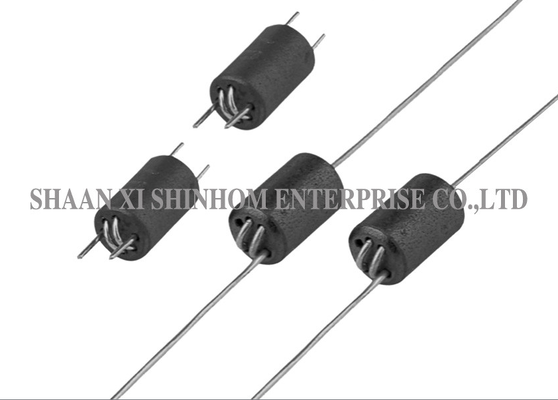

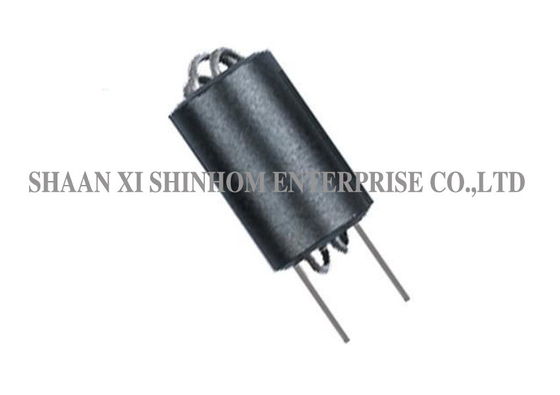

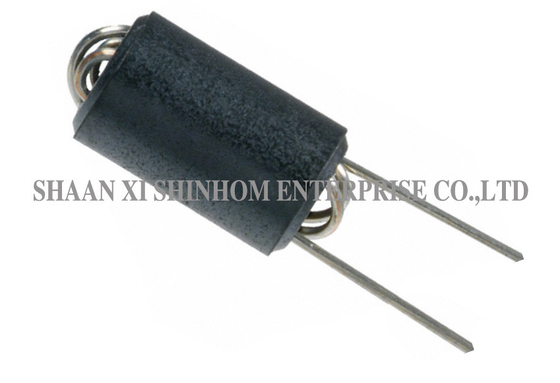

R6H Serie Axial de banda ancha de estrangulamiento de bobina de ferrita de perlas Ni-Zn ferrita para la supresión de EMI/RFI de la placa de PC

R: Un mayor número de vueltas proporciona una mayor impedancia en el rango de baja frecuencia y una supresión de EMI más fuerte, pero ocupa más espacio en la PCB. Las 1.5-2.0 vueltas son adecuadas para la supresión general de EMI. Las 2.5-3.0 vueltas son adecuadas para aplicaciones que requieren una supresión de baja frecuencia más fuerte. La selección debe basarse en la frecuencia de interferencia y los requisitos de supresión.

P: ¿Cuáles son las ventajas de la ferrita de níquel-zinc (Ni-Zn) en comparación con la de manganeso-zinc (Mn-Zn)?

R: La ferrita de níquel-zinc ofrece una mayor resistividad y mejores características de banda ancha. Tiene una menor pérdida de núcleo en el rango de alta frecuencia (MHz-GHz), lo que la hace especialmente adecuada para aplicaciones de supresión de EMI/RFI de alta frecuencia. La ferrita de manganeso-zinc tiene mejores características de baja frecuencia pero una mayor pérdida de alta frecuencia.

P: ¿Cuáles son las ventajas del paquete axial de orificio pasante?

R: El paquete axial de orificio pasante es adecuado para procesos de soldadura por ola. Los terminales se extienden desde ambos extremos a lo largo del eje, lo que permite un fácil montaje horizontal y una inserción automatizada. Es adecuado para diseños de placas de PC tradicionales de orificio pasante y producción de volumen pequeño a mediano.

P: ¿Cómo ayuda la serie R6H a que los productos cumplan con los requisitos FCC Parte 12 Clase B?

R: Los filtros de la serie R6H suprimen eficazmente el ruido de radiación de alta frecuencia en placas de PC y cables. Reducen los niveles de emisión radiada en la banda de 30 MHz a 1 GHz, ayudando a los productos a cumplir con los límites de emisión radiada de FCC Parte 12 Clase B.
