Supresión EMI de alta frecuencia con cuentas de ferrita RH35 para placas de PC y protección de semiconductores

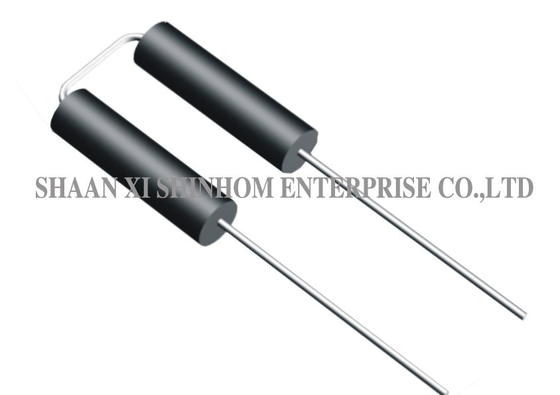

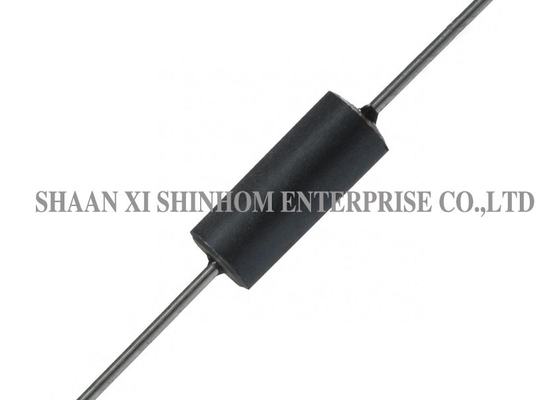

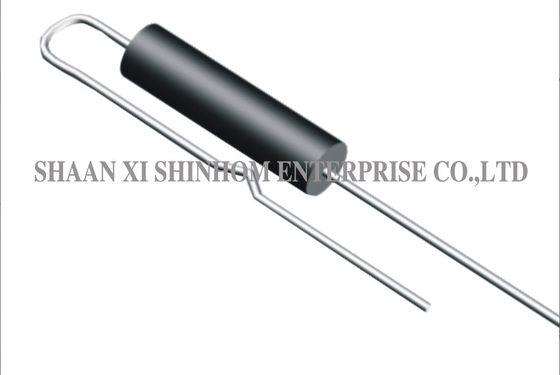

Perla de ferrita RH35 para inserción automática en placas de PC

La perla de ferrita RH35 está diseñada específicamente para la inserción automática en placas de PC. Utiliza una estructura con terminales y un núcleo de ferrita de níquel-zinc (NiZn), proporcionando una excelente supresión de EMI de alta frecuencia en un amplio rango de frecuencias. El producto previene eficazmente la retroalimentación de señales no deseadas y la oscilación parásita. Suprime los picos de voltaje y corriente en los circuitos, ofreciendo una protección fiable para los dispositivos semiconductores. Hay varios modelos disponibles para satisfacer diferentes requisitos de supresión de interferencias. Los métodos de soldadura admiten tanto la soldadura por ola como la soldadura por reflujo. La resistencia a la flexión del terminal es ≥24.5N. Se utiliza ampliamente en la supresión de EMI en placas de PC, filtrado de potencia, supresión de ruido en líneas de señal y varios circuitos de protección de semiconductores.

Características

• Núcleo de perla de ferrita con terminales para inserción automática en placas de PC
• Los núcleos tipo RH se fabrican para la inserción automática en placas de PC
• Previene la retroalimentación de señales indeseadas y la oscilación parásita
• Los filtros RH suprimen los picos de voltaje y corriente dentro de los circuitos y proporcionan protección a los dispositivos semiconductores
• Núcleo de ferrita hecho de NiZn, un material que funciona en un amplio rango de frecuencias
• Muchos tipos diferentes para la mejor supresión de interferencias posible
• Temperatura de funcionamiento: -55°C hasta +80°C

Aplicaciones

• Supresión de EMI en placas de PC
• Filtrado de ruido en líneas de alimentación
• Supresión de interferencias en líneas de señal
• Protección de dispositivos semiconductores
• Supresión de ruido en fuentes de alimentación conmutadas
• Protección de EMI en circuitos digitales
• Supresión de oscilación parásita en circuitos de alta frecuencia
• Filtrado de EMI en equipos de control industrial

Notas:

• Impedancia: HP4191A o HP4194A HP4395A
• Métodos de soldadura: Ola, Reflujo
• Temperatura de funcionamiento: -25°C a +85°C
• Temperatura de almacenamiento: -55°C a +125°C
• Resistencia a la flexión del terminal: 24.5N Mínimo

Para más núcleos de ferrita de supresión de EMI, visite nuestro sitio web o contáctenos.

Preguntas frecuentes

P: ¿Cuáles son las características de los núcleos de ferrita de níquel-zinc (NiZn)?

R: La ferrita de níquel-zinc ofrece alta resistividad y excelentes características de banda ancha. Proporciona baja pérdida de núcleo a altas frecuencias, adecuada para aplicaciones de supresión de EMI desde MHz hasta GHz. En comparación con la ferrita de manganeso-zinc, el material NiZn es más adecuado para la supresión de interferencias de alta frecuencia.

P: ¿Cómo logra la perla de ferrita con terminales la inserción automática?

R: La serie RH35 utiliza un espaciado de pines y dimensiones de terminales estandarizados. Es compatible con máquinas de inserción automática (insertadoras de componentes verticales/horizontales automáticas), lo que permite una producción automatizada de alta velocidad y mejora la eficiencia del ensamblaje de placas de PC.

P: ¿Cómo suprime este producto los picos de voltaje y corriente?

R: La perla de ferrita presenta alta impedancia a altas frecuencias, convirtiendo la energía de los picos de alta frecuencia en calor y disipándola. Esto suprime los picos de voltaje y corriente, protegiendo los dispositivos semiconductores posteriores de sobretensiones/sobrecorrientes transitorias.
