Inductor de perlas de ferrita para supresión EMI y filtración de ruido

5000 piezas
MOQ
Negociable
Precio

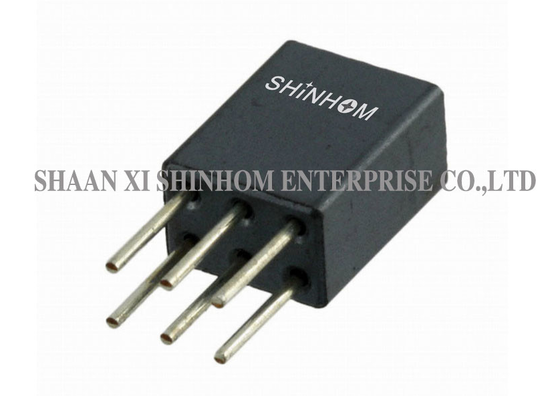

Ferrite Bead Inductor for EMI Suppression and Noise Filtering
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Tamaño: 10,88*10,88*11,5mm
Impedancia @ 25MHz: 115Ω mín.
Impedancia @ 100MHz: 170Ω mín.
Corriente nominal: 6A
Votage clasificado: 50V
Tipo: Cuenta de ferrita de supresión SMD EMI
Resaltar:

Inductor de perlas de ferrita para supresión de EMI

,

Componente de filtración del ruido de las cuentas de ferrita

,

Perlas de ferrita para supresión de EMI
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: SMB1010
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto

La bobina de cuentas de ferrita está diseñada para aplicaciones de supresión de EMI de alta frecuencia y filtrado de ruido. Ofrece múltiples opciones de encapsulado, incluyendo tipos SMD y de orificio pasante. El producto presenta baja DCR (15mΩ máx.) y alta capacidad de corriente (hasta 6.0A), con un voltaje nominal de 50V. Características de impedancia: 115Ω mín. @25MHz, 170Ω mín. @100MHz. Se utiliza ampliamente en equipos de filtrado de ruido, amplificadores, reguladores conmutados, fuentes de alimentación, dispositivos inalámbricos móviles, convertidores DC-DC, teléfonos inalámbricos, radios de coche, y dispositivos GPS.

Características
  • Impedancia (@25MHz) – ≥115Ω
  • Impedancia (@100MHz) – ≥170Ω
  • DCR – ≤15mΩ
  • Corriente nominal – ≤6.0A
  • Voltaje nominal – ≤50V
  • Tipo de encapsulado – SMD / Orificio pasante
  • Supresión de EMI de alta frecuencia
  • Cumple con los estándares FCC/VDE
Aplicaciones
  • Equipos de filtrado de ruido
  • Amplificadores
  • Reguladores conmutados
  • Fuentes de alimentación
  • Circuitos de control Triac/SCR
  • Módems, convertidores PDP/LCD/TV
  • Dispositivos inalámbricos móviles, convertidores DC-DC
  • Teléfonos inalámbricos, radios de coche, dispositivos GPS
Especificación eléctrica
Parámetro Valor
Impedancia (@25MHz) 115Ω Mín
Impedancia (@100MHz) 170Ω Mín
DCR 15mΩ Máx
Voltaje nominal 50V Máx
Corriente Máx. 6.0A

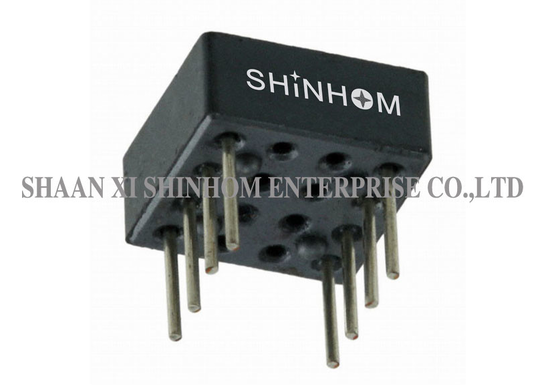

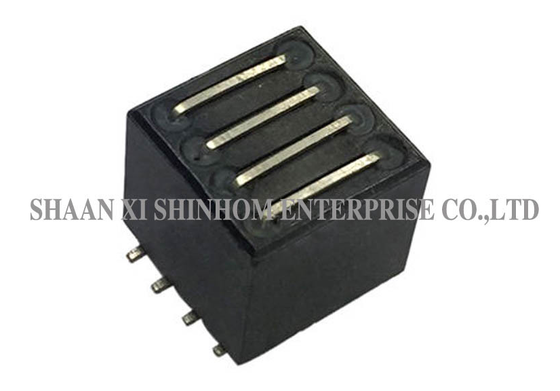

Inductor de perlas de ferrita para supresión EMI y filtración de ruido

Para más ferritas para supresión de EMI, visite nuestro sitio web o contáctenos.

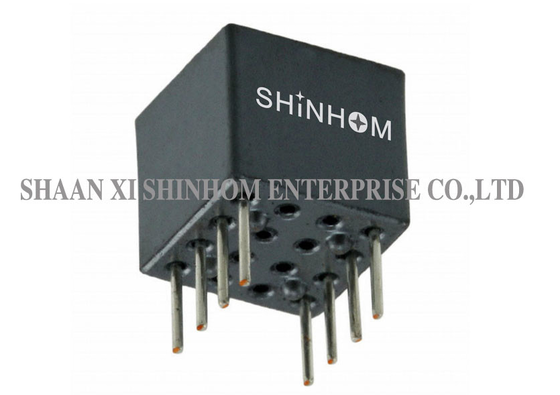

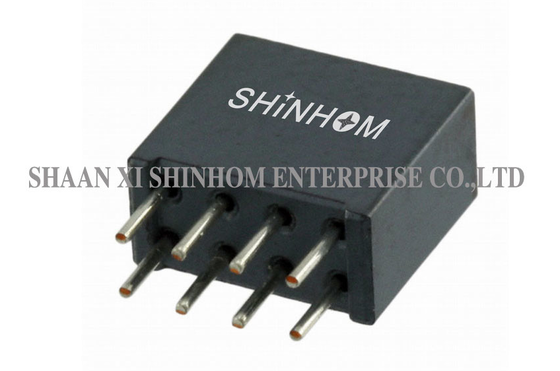

Inductor de perlas de ferrita para supresión EMI y filtración de ruido

Preguntas frecuentes

P: ¿Cuál es el principio de funcionamiento de una cuenta de ferrita?

R: Una cuenta de ferrita presenta baja impedancia (actuando como un inductor) a bajas frecuencias, permitiendo que las señales pasen. A altas frecuencias, presenta alta impedancia, convirtiendo la energía del ruido de alta frecuencia en calor y disipándola, suprimiendo eficazmente el ruido EMI de alta frecuencia.

P: ¿Cómo elegir entre cuentas de ferrita SMD y de orificio pasante?

R: El tipo SMD es adecuado para líneas de producción SMT automatizadas, ideal para producción de alto volumen y diseños de PCB de alta densidad. El tipo de orificio pasante es adecuado para soldadura por ola, permitiendo una fácil soldadura manual y prototipado. Por favor, elija según su proceso de producción y diseño de PCB.
