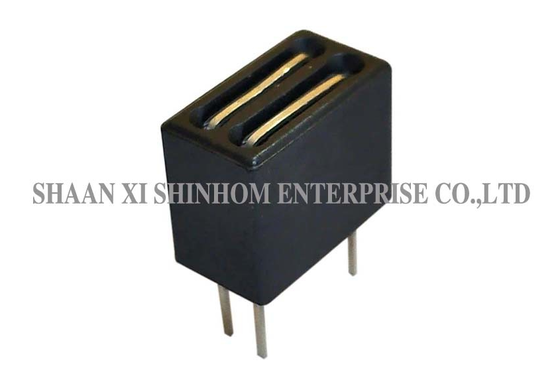

Inductor de perla de ferrita en chip Supresión EMI de alta frecuencia para filtrado de ruido y fuentes de alimentación

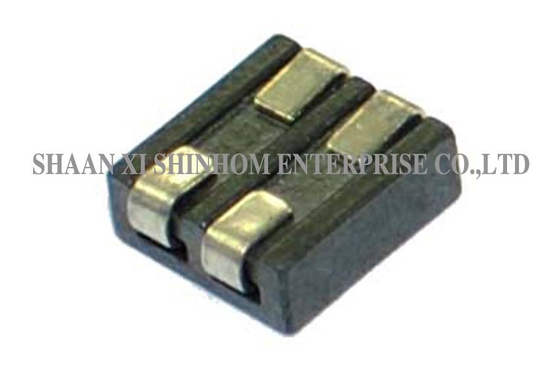

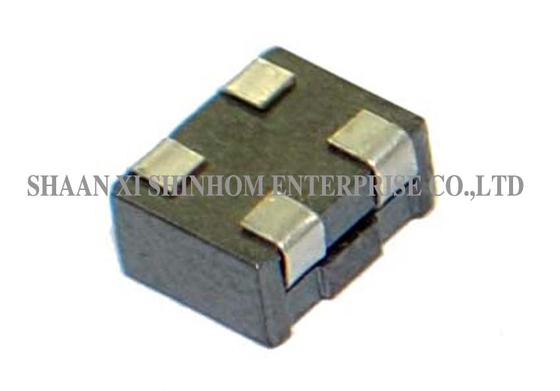

Este inductor de perlas de ferrita SMD utiliza un paquete de montaje superficial tipo SMB. Ofrece supresión EMI de alta frecuencia y características de flujo cero.El producto proporciona una baja capacidad de DCR y una alta capacidad de IDC (corriente nominal)Las cuentas de ferrita axial a través del agujero también están disponibles como opción. Se utiliza ampliamente en equipos de filtración de ruido, fuentes de alimentación, dispositivos móviles inalámbricos, convertidores DC-DC, dispositivos GPS,equipos de comunicación inalámbricaTambién se utiliza para la protección EMI en unidades de disco de computadoras y placas de PC, filtrando eficazmente el ruido EMI de fuentes de interferencia externas como radios de automóviles,teléfonos móviles, y grabadores de video.

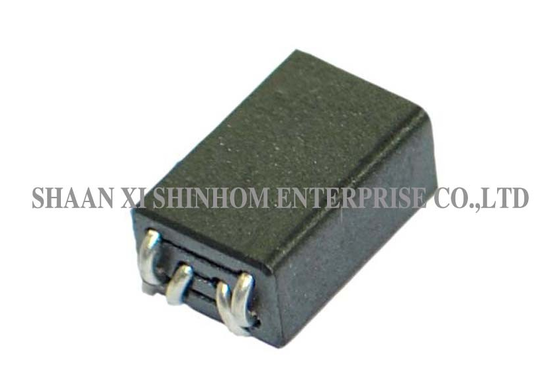

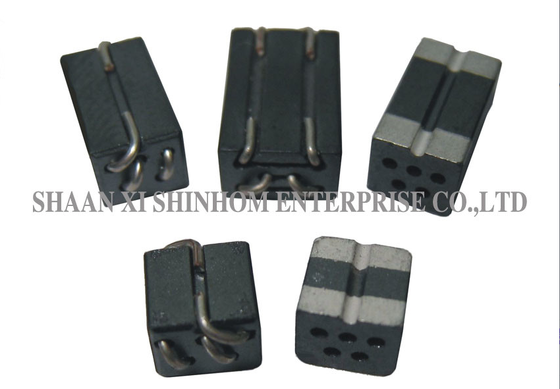

• Perlas de cuerda de alambre de montaje superficial con alta frecuencia y supresión de EMI
• Inductor de perlas de baja DCR y alta IDC
• Perlas de ferrita axial de orificio transversal para supresión de EMI
• Perlas de ferrita perforadas en construcción desgarrada
• Perlas de ferrita a través de agujeros para la medición de FCC y EMC

• Dispositivos de filtración del ruido
• Fuentes de alimentación
• Circuitos de control de vía y SCR
• Conversores de módems, PDP, LCD y televisores
• Radios móviles, convertidores de corriente continua
• Dispositivos de GPS
• Equipos de comunicación inalámbrica
• Sistema de red, filtros xDSL
• Unidad de disco de ordenador y placa de PC para filtrar el EMI de fuentes externas como radios de automóviles, teléfonos móviles y videocasetes

• Impedancia: 20Ω Ref@25MHz
• Impedancia: 33Ω Ref@100MHz ((25Ω Min)
• Impedancia: 36Ω Ref@300MHz
• DCR: 0,75 mΩ máximo
• Corriente nominal: 15A máximo
• Válvulas de carga de las máquinas de ensayo
• Temperatura de funcionamiento: -40°C ~ +125°C

Para obtener más información sobre el núcleo de ferrita de supresión de EMI, visite nuestro sitio web o póngase en contacto con nosotros.

R: Diseño de flujo magnético cero significa que la perla no tiene flujo de sesgo de CC en el núcleo en condiciones normales de funcionamiento.garantizar características de impedancia estables y eficacia de supresión de EMI incluso en condiciones de alta corriente.

R: SMB-type (Surface Mount Bead) es un paquete de cuentas de montaje superficial estandarizado con dimensiones y especificaciones de almohadilla definidas. Es compatible con equipos de colocación SMT automatizados,adecuado para la producción de gran volumen y diseños de PCB compactos.

R: La perla de ferrita está instalada en el punto de entrada de las líneas de señal o líneas eléctricas.conversión de la energía de ruido EMI externa en calor y disipación de la misma, impidiendo que las señales de interferencia entren en los circuitos internos de la placa de PC.
