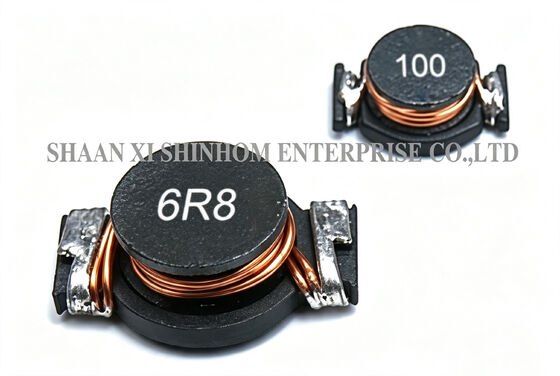

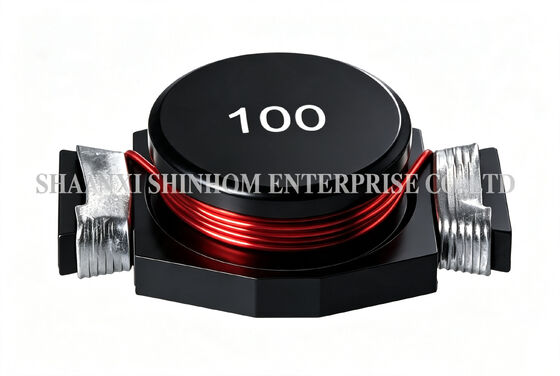

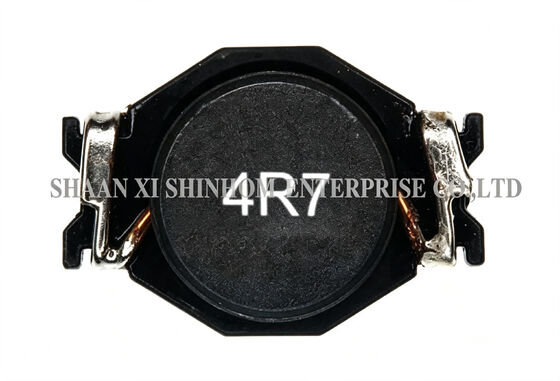

Inductor de potencia SMD de alta corriente sin blindaje de la serie SPI-HC para convertidores DC-DC de bajo voltaje

El serie SPI-HC inductor de potencia SMD no apantallado de alta corriente está diseñado para convertidores CC-CC de bajo voltaje y alta corriente y aplicaciones de fuente de alimentación de microprocesador. La corriente nominal es de hasta 51,7 A. El producto presenta un encapsulado de bajo perfil y una DCR ultrabaja, lo que reduce eficazmente la pérdida de potencia y mejora la eficiencia del sistema. El diseño de superficie plana es adecuado para el ensamblaje automatizado de recogida y colocación. La estructura abierta no apantallada ofrece una ventaja de costo como su competitividad principal. La inductancia en circuito abierto se prueba a 100 KHz / 250 Vrms. La corriente nominal se define como el valor de corriente RMS que provoca un aumento de temperatura de aproximadamente 40 °C a una temperatura ambiente de 85 °C. Se utiliza ampliamente en convertidores CC-CC de alta corriente y bajo voltaje, fuentes de alimentación de microprocesador de 3,3 V y gestión de energía de CPU.

CARACTERÍSTICAS

• Corriente hasta 51,7 A
• Superficie plana para recogida y colocación
• Resistencia CC muy baja
• Bajo perfil

APLICACIONES

• Ideal para convertidores CC-CC de alta corriente y bajo voltaje
• Diseñado para microprocesadores de 3,3 V

INFORMACIÓN TÉCNICA

• Parámetros de prueba de inductancia en circuito abierto: 100 KHz, 250 Vrms, 0,0 Adc.
• Corriente RMS para un ΔT aproximado de 40 °C a una temperatura ambiente de 85 °C.
• Corriente pico para una caída aproximada del 30%.
• Límites de DCR 20 °C.
• Temperatura de funcionamiento: -40 °C a + 85 °C
