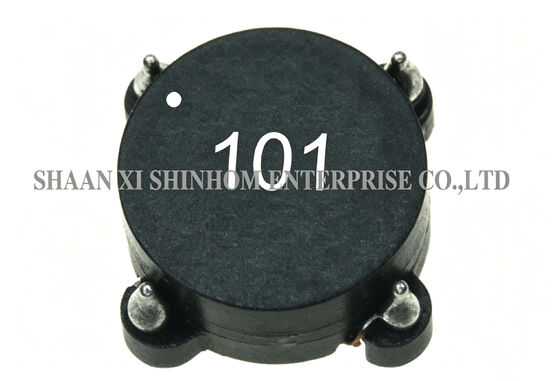

La serie STC05/06P de estrangulamiento de modo común SMD de alta temperatura de -40°C a +125°C para filtros de entrada y aparatos electrónicos

P: ¿Cuál es la diferencia entre las series STC05 y STC06P?

A:ElSTC05ySTC06PLas series se diferencian principalmente en el tamaño del paquete y los parámetros eléctricos correspondientes (inductancia, corriente nominal, etc.). ElSTC06Pnormalmente ofrece una corriente nominal más alta y un mejor rendimiento de alta frecuencia. Para una selección específica, consulte la hoja de datos o comuníquese con nuestro equipo de soporte técnico.

P: ¿Cuáles son las ventajas del diseño de alta frecuencia para este producto?

A:El diseño de alta frecuencia optimiza el material del núcleo y la estructura del devanado. Permite que el producto mantenga una alta impedancia de modo común y un rendimiento de filtrado estable en frecuencias de conmutación más altas (como en el rango de cientos de KHz a MHz). Es adecuado para convertidores CC-CC de alta frecuencia y fuentes de alimentación conmutadas de próxima generación.

P: ¿Cuáles son las ventajas del material central de alta saturación?

A:El material del núcleo de alta saturación ofrece una mayor densidad de flujo de saturación. Es menos probable que se sature en condiciones de polarización de alta corriente, lo que garantiza que la inductancia de modo común mantenga una inductancia estable y un rendimiento de filtrado dentro del rango de corriente nominal. La saturación de polarización de CC es de hasta35%, proporcionando suficiente margen actual.

P: ¿Cuáles son las ventajas de la estructura cerrada?

A:La estructura cerrada encapsula completamente el núcleo y los devanados dentro de la carcasa. Proporciona protección física y un mejor rendimiento de aislamiento, al tiempo que reduce aún más la radiación EMI. El diseño cerrado también evita que objetos extraños entren en contacto con los devanados, lo que mejora la confiabilidad del producto en entornos hostiles.
