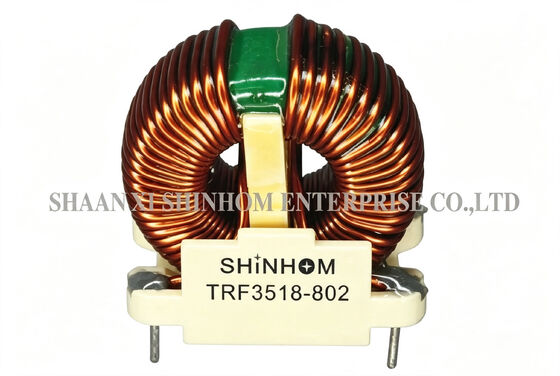

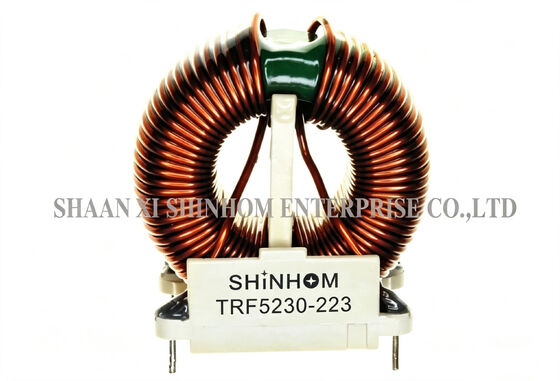

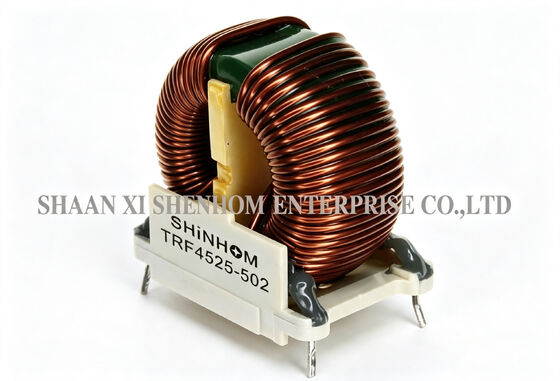

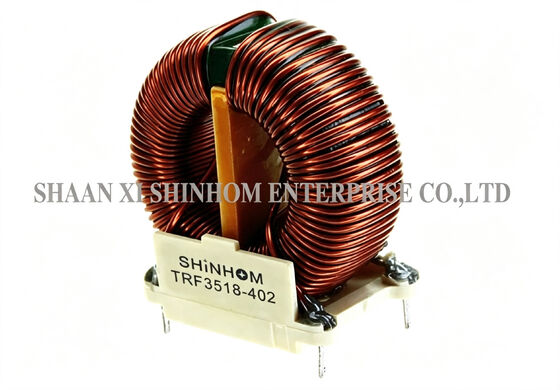

Bobina de modo común toroidal de alta frecuencia serie TRF para supresión de ruido en línea AC/DC y DC/DC

ElSerie TRFEl estrangulador toroidal de modo común de alta frecuencia utiliza un núcleo toroidal y un diseño de doble devanado. La corriente nominal cubre de 1,5 A a 18 A. La inductancia varía de 1 mH a 120 mH. La frecuencia de resonancia de modo común oscila entre 100 KHz y 3 MHz. El producto ofrece excelente resistencia mecánica, baja DCR y bajo aumento de temperatura. Elimina eficazmente el ruido electromagnético en circuitos de potencia y señal. Hay disponibles varias carcasas de montaje de PCB para adaptarse a diferentes requisitos de diseño. Rango de temperatura de funcionamiento: -40°C a +105°C. Es ampliamente utilizado en supresión de ruido de líneas CA/CC y CC/CC, sistemas de comunicación, electrónica automotriz, televisores LCD/PDP y periféricos de computadora.

• Clasificaciones de 1,5 A a 18 A
• Choques dobles de 1 mH a 120 mH
• Excelente resistencia mecánica
• Resonancia de modo común de 100 KHz a 3 MHz
• Carcasa de montaje en PCB variante y de alta confiabilidad
• Baja resistencia y aumento de temperatura.

• Supresión de ruido de línea CC/CC, CA/CC
• Sistema de comunicación
• Sistemas automotrices
• LCD/PDPTelevisores
• Equipo periférico informático Cumple con los estándares de FCC VCCI CISPR FTZ, etc., eliminando el ruido electromagnético del circuito de potencia y señal.

• Tolerancia de inductancia en +50% -30%
• Voltaje de funcionamiento máximo: 250 V a 40 ℃
• IDC Max: corriente nominal CA/CC A a 40 ℃
• Hi-Pot 1500Vac devanado a devanado 3S.
• Prueba de inductancia: 10 KHz 0,1 V HP4284A
• RDC: QuadTech 1880 miliohmímetro
• Corriente de sobretensión máx. 10 ms: 20X IDC
• Temperatura de funcionamiento: -40 ℃ a +105 ℃
• Temperatura de almacenamiento: -40 ℃ ℃ a +105 ℃ ℃
• Resistencia al calor de soldadura: 260 ℃ durante 10 segundos

P: ¿Qué estándares EMI cumple este producto?

R: Los choques de modo común de la serie TRF cumplen con los estándares internacionales de EMI, incluidos FCC, VCCI, CISPR y FTZ. Ayudan a que sus productos pasen las pruebas de cumplimiento de emisiones realizadas y reduzcan la interferencia electromagnética en las líneas de alimentación y señal.

P: ¿Cuál es el significado de la frecuencia de resonancia de modo común de 100 KHz-3 MHz?

R: Los inductores de modo común proporcionan la impedancia de modo común más alta cerca de la frecuencia de resonancia, logrando una supresión de ruido óptima. El rango de frecuencia de resonancia de 100 KHz-3 MHz cubre las principales bandas de frecuencia EMI conducidas de fuentes de alimentación conmutadas y circuitos digitales, lo que garantiza una atenuación efectiva del ruido de modo común en rangos de frecuencia críticos.

P: ¿Cómo afecta la selección la tolerancia de inductancia de +50%/-30%?

R: Este rango de tolerancia significa que la inductancia real puede ser hasta un 50% mayor o un 30% menor que el valor nominal. En aplicaciones de filtrado EMI, al seleccionar, asegúrese de que la inductancia cumpla con los requisitos mínimos de filtrado en todo el rango de temperatura y corriente de funcionamiento. Recomendamos dejar suficiente margen en diseños críticos.
