Estrangulador de modo común toroidal SMD Serie STR0602 10µH-300µH para fuentes de alimentación conmutadas

5000 piezas
MOQ
Negociable
Precio

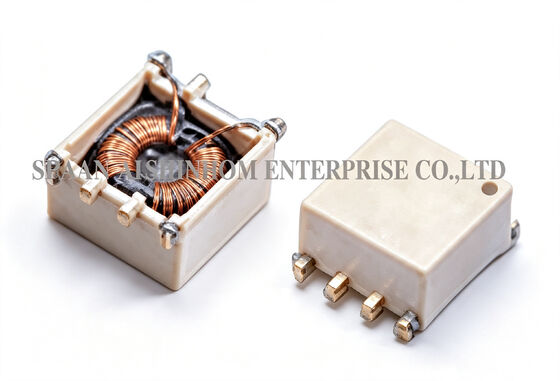

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Inductancia: 10uH a 300uH
Tolerancia: ± 30%
Corriente nominal: 1,5 A a 2,5 A
Frecuencia de prueba: 10 kHz
Temperatura de funcionamiento: -25 ℃ a +105 ℃
Temperatura de almacenamiento: -25 ℃ a +105 ℃
Resaltar:

Estrangulador de modo común toroidal SMD

,

Estrangulador de modo común STR0602

,

Estrangulador de modo común para fuentes de alimentación conmutadas
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie STR0602
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 100000/mes
Descripción de producto

Inductor de modo común serie STR0602, choque de modo común de núcleo de ferrita toroidal SMT con inductancia de 10uH a 300uH

El serie STR0602 El choque de modo común toroidal SMD utiliza un núcleo toroidal de ferrita y un diseño de bobinado de una sola capa. Ofrece una capacitancia extremadamente baja entre bobinados, suprimiendo eficazmente la interferencia de modo común.El rango de inductancia cubre 10µH a 300µH. El rango de DCR es de 25mΩ a 70mΩ. El diseño compacto del encapsulado ahorra espacio en la PCB.Todos los materiales tienen certificación ignífuga UL94V-0. El encapsulado SMD admite embalaje en cinta y carrete y montaje superficial automatizado.Se utiliza ampliamente en balastos electrónicos compactos, fuentes de alimentación conmutadas y diversas aplicaciones de supresión de interferencias de modo común.

CARACTERÍSTICAS:

  1. Rango de inductancia 10uH a 300uH
  2. DCR: 25mΩ a 70mΩ
  3. Diseño compacto.
  4. Bobinado de una sola capa para una capacitancia mínima.
  5. Cumple la norma de inflamabilidad UL 94-V0.
  6. Disponible en cinta y carrete para montaje superficial automático.

APLICACIONES COMUNES:

  1. Supresión de interferencias de modo común
  2. Balastos electrónicos compactos en lámparas
  3. Fuentes de alimentación conmutadas compactas
Estrangulador de modo común toroidal SMD Serie STR0602 10µH-300µH para fuentes de alimentación conmutadas
IDC Máx.:
Determinado al superponerse
RDC:
QuadTech 1880 Milliohmmeter
Métodos de soldadura:
Fase de vapor, Reflujo infrarrojo
Resistencia al calor de soldadura:
260℃ durante 10 segundos
Resistencia a solventes:
Cumple con MIL-STD-202E

Nota: Las especificaciones del producto se pueden personalizar.

Preguntas frecuentes

P: ¿Cuál es el rango de inductancia de la serie STR0602?

R: La serie STR0602 cubre un rango de inductancia de 10µH a 300µH, abarcando una amplia gama de aplicaciones desde valores de inductancia pequeños hasta medianos. Los valores de inductancia más bajos son adecuados para aplicaciones de filtrado de alta frecuencia, mientras que los valores de inductancia más altos son adecuados para la supresión de interferencias de modo común de baja frecuencia.

P: ¿Cuáles son las ventajas del bobinado de una sola capa?

R: El bobinado de una sola capa elimina la capacitancia parásita entre capas. Proporciona una mayor impedancia de modo común y un rendimiento de filtrado más estable en un amplio rango de frecuencias. La estructura de una sola capa también ofrece una mejor disipación de calor y un bobinado más consistente, lo que la hace adecuada para diseños de potencia con requisitos estrictos de supresión de EMI.
