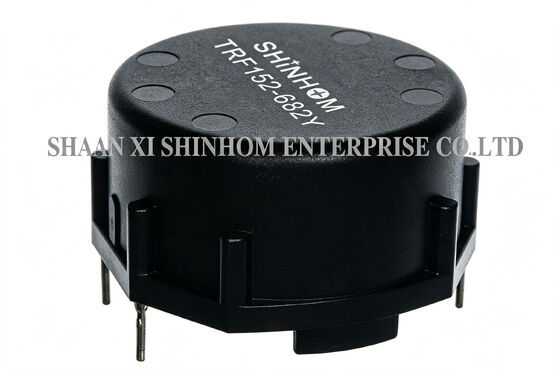

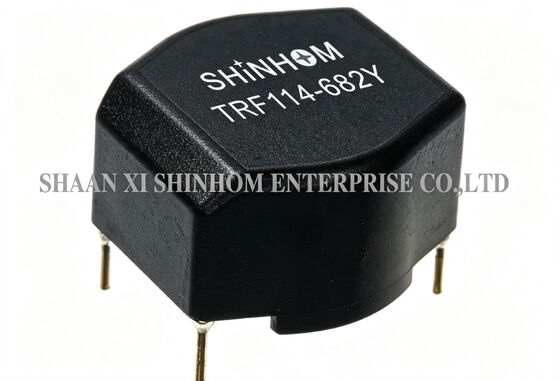

Inductor de modo común toroidal de alta temperatura de la serie TRF para televisores LCD/PDP y periféricos de ordenador

El inductor de modo común toroidal de la serie TRF presenta una caja de plástico y un diseño de núcleo toroidal. La corriente nominal cubre de 0.3A a 8A. La inductancia oscila entre 0.7mH y 100mH (doble bobinado).Las frecuencias de resonancia de modo común oscilan entre 100KHz y 3MHzLa caja de plástico proporciona una excelente resistencia mecánica y protección del medio ambiente, adecuada para diversas condiciones de funcionamiento adversas.Múltiples estilos de carcasa de montaje de PCB están disponibles para adaptarse a diferentes requisitos de diseño. Rango de temperatura de funcionamiento: -40°C a +105°C. Resistencia al calor de soldadura: 260°C/10 segundos. Se utiliza ampliamente en supresión de ruido de líneas AC/DC y DC/DC, sistemas de comunicación, electrónica automotriz,Televisores LCD/PDP y periféricos de computadoras.

• 0Las clasificaciones de.3A a 8A
• 0.7mH a 100mH estrangulamiento doble
• Excelente resistencia mecánica
• Resonancia de modo común de 100 kHz a 3 MHz
• Alta fiabilidad y carcasa de montaje de PCB variante
• Baja resistencia y aumento de temperatura

• Suprimción del ruido de las líneas CC/DC, AC/DC
• Sistema de comunicación
• Sistemas para automóviles
• Televisores LCD/PDP
• Equipo periférico de ordenador

1. Tolerancia de inductancia en +50% -30%
2. Válvula de tensión máxima de funcionamiento: 250 V a 40 °C
3. IDC Max: corriente AC/DC de calificación A @ 40°C
4. Enlaces de alta potencia de 1500 Vac a 3S.
5. Prueba de inductancia: 10KHz 0.1V HP4284A
6. RDC: QuadTech 1880 Millohmmetro
7. Corriente de sobretensiones Máximo 10 ms: 20X IDC
8. Temperatura de funcionamiento: -40°C a +105°C
9. Temperatura de almacenamiento: -40°C a +105°C
10. Resistencia al calor de soldadura: 260°C durante 10 segundos

Nota:102, 112, 114, 142, 122, 152 horizontal
202, 212, 214, 242, 222, 252 vertical

Nota:Las especificaciones del producto pueden ser personalizadas.
