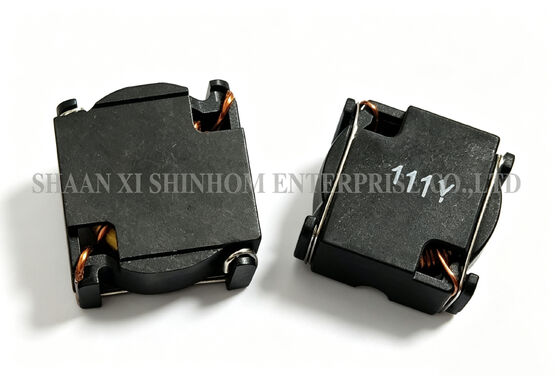

Torroidal Ferrite SMD Choke de modo común STRF06 serie de alta corriente para filtro de CA/CC y ruido

P: ¿Cuál es la ventaja de la inductancia de 6,8 mH en el filtrado de modo común?

R: El6,8 mHLa inductancia proporciona una alta impedancia de modo común. Logra una mejor atenuación del ruido en modo común en el rango de frecuencia baja a media, especialmente en el150KHz-30MHzbanda EMI conducida. Para diseños de energía que requieren un estricto cumplimiento de EMI, los inductores de modo común de alta inductancia son componentes de filtrado clave.

P: ¿Cuáles son las ventajas del núcleo toroidal en comparación con otras estructuras de núcleo?

R: El núcleo toroidal tiene una estructura de circuito magnético cerrado. El flujo magnético se concentra dentro del núcleo, lo que da como resultado un flujo de fuga muy bajo. La radiación EMI es mucho menor que la de los inductores de núcleo I o de núcleo abierto. El núcleo toroidal también tiene una alta permeabilidad magnética, por lo que requiere menos vueltas para el mismo valor de inductancia. Esto da como resultado una menor DCR y una mayor eficiencia.

P: ¿Cómo se define la corriente nominal IDC?

R: IDC se define como el valor de corriente CC que provoca un aumento de temperatura de aproximadamente 40 °C en la bobina. En aplicaciones reales, asegúrese de que la temperatura ambiente máxima de funcionamiento más el aumento de temperatura propia no exceda los 125 °C. Al seleccionar, deje un margen suficiente para garantizar la confiabilidad a largo plazo.
