Impedancia de la serie STRF01 de la estrangulación común toroidal de alta corriente del modo SMD para los convertidores DC-DC

5000 piezas
MOQ
Negociable
Precio
High Current SMD Toroidal Common Mode Choke STRF01 Series High Impedance for DC-DC Converters
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Inductancia: 650uH~15000uH
Corriente nominal: 1.0A~3.6A
Valor del inductor: inductor fijo
Paquete de transporte: Caja de cartón
Especificación: RoHS/SGS/UL/ISO9001
Tamaño: 16,38*14,2*11mm
Resaltar:

Obstrucción común toroidal del modo de SMD

,

obstrucción común del modo de alta corriente
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS
Número de modelo: Serie STRF01
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 100000/mes
Descripción de producto

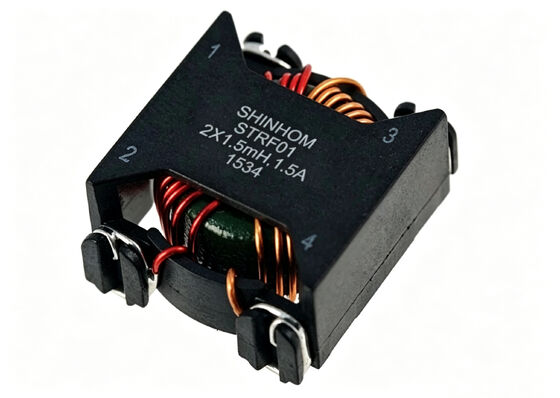

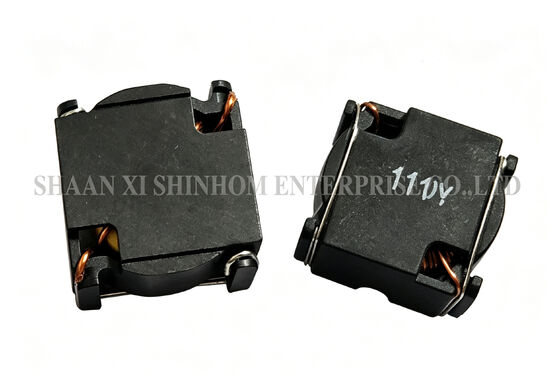

Inductor de modo común de alta corriente serie STRF01, estrangulador de modo común de núcleo Ferrtie Toroidal SMT diseñado para convertidor CC/CC

ElSerie STRF01El estrangulador de modo común toroidal SMD de alta corriente está diseñado para aplicaciones de convertidor CC-CC y CA-CC. El producto utiliza un núcleo toroidal de ferrita para proporcionar una alta impedancia de modo común en un amplio rango de frecuencia, brindando un excelente rendimiento de supresión de EMI/RFI. El paquete SMD de bajo perfil ahorra espacio en la PCB. La alta capacidad de corriente y el bajo DCR garantizan una conversión de energía eficiente. El rango de temperatura de funcionamiento es de -40 °C a +125 °C (incluido el aumento de temperatura propio), adecuado para diversos entornos hostiles. Es ampliamente utilizado en convertidores DC-DC/AC-DC, fuentes de alimentación de escritorio/portátiles, equipos de comunicación, electrónica automotriz y televisores LCD.

Características

  • Núcleo de ferrita toroidal: alta impedancia de modo común
  • Excelente rendimiento de supresión de EMI/RFI
  • Diseño SMD de bajo perfil: ahorra espacio
  • Alta capacidad de carga de corriente
  • Baja DCR: baja pérdida de energía
  • Temperatura de funcionamiento: -40 °C a +125 °C
  • Compatible con soldadura por reflujo
  • Sin plomo: cumple con RoHS

Aplicaciones

  • Convertidores CC-CC
  • Convertidores CA-CC
  • Filtrado de entrada (modo serie)
  • Supresión de EMI/RFI
  • Fuentes de alimentación para computadoras de escritorio/portátiles
  • monitores LCD
  • Equipo de comunicación
  • Sistemas electrónicos automotrices

INFORMACIÓN TÉCNICA

IDC
Temperatura. aumento 40 ℃ máx.
prueba de inductancia
HP4284A 100 kHz 0,1 V
RDC
QuadTech 1880 miliohmímetro
Métodos de soldadura
Fase de vapor, reflujo infrarrojo
Resistencia al calor de soldadura
260 ℃ durante 10 segundos
Resistencia a los disolventes
Cumple con MIL-STD-202E
Peso
1,5 gramos TIPO
Cinta y carrete
700/carrete

Impedancia de la serie STRF01 de la estrangulación común toroidal de alta corriente del modo SMD para los convertidores DC-DC

Impedancia de la serie STRF01 de la estrangulación común toroidal de alta corriente del modo SMD para los convertidores DC-DC

Más tamaños para elegir

Impedancia de la serie STRF01 de la estrangulación común toroidal de alta corriente del modo SMD para los convertidores DC-DC

Nota: Las especificaciones del producto se pueden personalizar.

Preguntas frecuentes

P: ¿Cuáles son las ventajas del núcleo toroidal en comparación con otras estructuras de núcleo?

R: El núcleo toroidal tiene una estructura de circuito magnético cerrado. El flujo magnético se concentra dentro del núcleo, lo que da como resultado un flujo de fuga muy bajo. La radiación EMI es mucho menor que la de los inductores de núcleo I o de núcleo abierto. El núcleo toroidal también tiene una alta permeabilidad magnética, por lo que requiere menos vueltas para el mismo valor de inductancia. Esto da como resultado una menor DCR y una mayor eficiencia.

P: ¿Cómo seleccionar la corriente nominal?

R: Al seleccionar, asegúrese de que la corriente operativa máxima no exceda el valor nominal y considere la reducción de temperatura. Recomendamos seleccionar una corriente nominal de al menos 1,2 a 1,5 veces la corriente operativa máxima para evitar la saturación del núcleo, lo que reduciría el rendimiento del filtrado. Asegúrese también de que la temperatura del componente (temperatura ambiente + aumento de temperatura) no supere los 125 °C.

P: ¿Este producto admite soldadura por reflujo? ¿Cuál es la resistencia a la temperatura?

A:Sí. ElSerie STRF01Utiliza un paquete SMD y es compatible con soldadura por reflujo. El diseño de perfil bajo y el tamaño pequeño lo hacen adecuado para líneas de producción SMT automatizadas. Para conocer el perfil de temperatura de reflujo específico, consulte la hoja de datos del producto.
