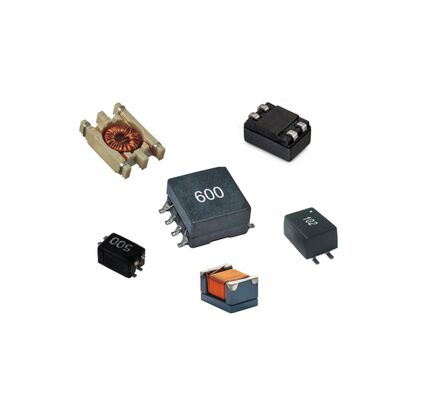

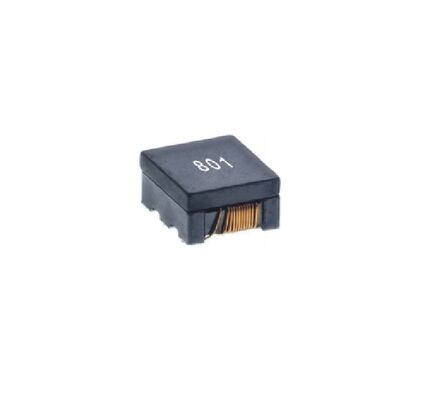

Filtro de modo común de herida de alambre compacto para supresión de EMI de interfaz de alta velocidad en aplicaciones con espacio limitado

5000
MOQ
Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Filtro de modo común de tamaño compacto

,

Herida de alambre estrangulamiento de modo común

,

Componente de supresión EMI de interfaz de alta velocidad
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: Serie SF1210F-3W
Documento: SF1210F-3W Series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Serie de filtros de modo común de heridas de alambre compacto para supresión EMI de interfaces de alta velocidad
Diseñado para proporcionar un filtro de ruido fiable en aplicaciones de espacio limitado, la serie SF1210F-3W ofrece una selección de sistemas de alto rendimiento.filtros de modo comúnEn una huella compacta.Acoplamientos de heridas de alambreConstrucción, esta serie ofrece elementos esencialesComponentes para la supresión de los EMIFuncionalidad con opciones de impedancia de modo común de 160Ω, 240Ω y 500Ω a 100 MHz. Diseñado para facilitar la integración,Incluye el diseño recomendado del PCB y los patrones de plantillas para garantizar un rendimiento y una fabricabilidad óptimosCompatible con las normas RoHS y sin halógenos, funciona de forma fiable en un rango de temperatura de -40°C a +125°C.
Características clave
  • Impedancia de modo común (@100MHz):160Ω, 240Ω o 500Ω (±25%, dependiendo del modelo)
  • Resistencia de corriente continua (DCR):Tan bajo como 0,21Ω (máximo)
  • Corriente nominal:Hasta 500 mA (máximo)
  • Válvulas de carga50 Vdc (máximo)
  • Resistir el voltaje:Se aplicarán las siguientes medidas:
  • Resistencia al aislamiento:10 MΩ (min)
  • Construcción:Tipo de cuerda de alambre para un rendimiento de alta frecuencia robusto
  • Apoyo al diseño:Incluye el patrón de tierra recomendado de PCB y la apertura de plantillas de pasta de soldadura
  • Conformidad:100% libre de plomo, libre de halógenos y conforme a la normativa RoHS
  • Temperatura de funcionamiento:-40°C a +125°C (incluido el aumento de la propia temperatura)
Aplicaciones
  • Filtración EMI para líneas de datos diferenciales de alta velocidad (por ejemplo, USB 3.0/3.1(por ejemplo, HDMI, DisplayPort, MIPI)
  • Anulación del ruido en productos electrónicos de consumo portátiles y portátiles
  • Mejora de la integridad de la señal en los módulos de comunicación (Wi-Fi, Bluetooth)
  • Filtración de líneas eléctricas en circuitos y sensores digitales de baja corriente
  • Soluciones EMC a nivel de placa en equipos de red y decodificadores
Preguntas frecuentes
¿Cómo puedo elegir entre los modelos de impedancia de 160Ω, 240Ω y 500Ω?
La elección depende de la frecuencia y la amplitud del ruido de modo común que necesite suprimir.Considere su perfil específico de la EMI y los requisitos de cumplimientoEl modelo de 500Ω ofrece la supresión más fuerte a 100MHz.
¿Por qué son importantes los diseños recomendados de las PCB y los patrones de plantillas?
Estas recomendaciones ayudan a optimizar el rendimiento de alta frecuencia del filtro al minimizar los efectos parasitarios y garantizar uniones de soldadura fiables y consistentes durante el montaje de la superficie.reducción de defectos de fabricación.
¿Se puede utilizar esta serie para filtrar líneas eléctricas?
Sí, pero tenga en cuenta la corriente nominal (máximo 500mA). Es adecuado para filtrar el ruido en los rieles de corriente baja o líneas de señal con sesgo de corriente continua.asegurarse de que no se exceda la calificación actual del modelo seleccionado..
¿Cuál es el beneficio de la construcción de alambre enrollado en este contexto?
La construcción de cuerda de alambre generalmente permite una impedancia de modo común más alta y un mejor rendimiento a altas frecuencias en comparación con algunos filtros cerámicos multicapa,haciendo que sea más eficaz para suprimir EMI en interfaces digitales rápidas.
