Inicio /Productos/Estrangulación común del modo/Estrangulamiento de modo común de herida de alambre con impedancia de 800Ω @ 100MHz, libre de plomo y diseño compacto para supresión EMI

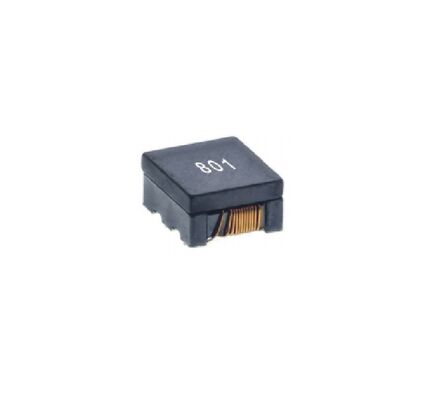

Estrangulamiento de modo común de herida de alambre con impedancia de 800Ω @ 100MHz, libre de plomo y diseño compacto para supresión EMI

5000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Choque de modo común de 800 Ω a 100 MHz

,

Estrangulador enrollado de alambre sin plomo

,

Componente compacto de supresión de EMI
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: SF1008F-3W-801Y
Documento: SF1008F-3W-801Y_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Filtro de modo común de heridas de alambre de alto rendimiento para supresión de EMI
Diseñado para la supresión efectiva de interferencias electromagnéticas (EMI) en datos de alta velocidad y líneas eléctricas, el SF1008F-3W-801YAcoplamientos de heridas de alambreProporciona una alta impedancia de modo común a 100MHz, lo que garantiza un excelente rendimiento de supresión de ruido.Filtro de modo común, es ideal para aplicaciones de espacio limitado.Componente de supresión de la EMIes 100% libre de plomo, libre de halógenos, y es compatible con RoHS, cumpliendo con estrictas normas ambientales.ofrece un rendimiento fiable en entornos exigentes.
Especificaciones clave
Parámetro Valor
Impedancia de modo común @100MHz 800Ω ±25%
Válvulas de tensión (max) 20 V
Corriente nominal (máximo) 0.15A
Resistencia de corriente continua (DCR) (máximo) 1.6Ω
Resistencia al aislamiento (min) 10MΩ
Rango de temperatura de funcionamiento -40 °C a +125 °C
Características del producto
  • Construcción de heridas de alambre para un rendimiento robusto
  • 100% libre de plomo, sin halógenos y conforme a la normativa RoHS
  • Tamaño pequeño y diseño de perfil bajo
  • Amplio rango de temperatura de funcionamiento, incluido el aumento de la propia temperatura
  • Alta impedancia de modo común para una supresión eficaz del EMI
Aplicaciones
  • Filtración del ruido en líneas de datos diferenciales de alta velocidad (USB, HDMI, LVDS)
  • Eliminación de la EMI de las líneas eléctricas en dispositivos y módulos electrónicos compactos
  • Equipo de comunicación y dispositivos de red
  • Electrónica de consumo que requiere un cumplimiento EMC estricto
  • Sistemas de infoentretenimiento y control para automóviles
Preguntas frecuentes
¿Cuál es la principal ventaja de un filtro de modo común de cuerda de alambre sobre otros tipos?
La construcción de la cuerda de alambre generalmente permite una impedancia de modo común más alta y un mejor rendimiento de alta frecuencia en comparación con los tipos de chips multicapa,haciendo que sea más eficaz para suprimir EMI en aplicaciones críticas de integridad de la señal.
¿Cómo interpreto el valor de impedancia de 800Ω @100MHz?
Esto significa que el filtro presenta una impedancia de 800Ω (típica) a las corrientes de ruido de modo común a una frecuencia de 100 MHz.Una impedancia más alta en la frecuencia de ruido resulta en una mayor atenuación de ese ruido.
¿Puede este filtro manejar corrientes más altas para aplicaciones de líneas eléctricas?
La corriente nominal es de 0.15A Max. Está diseñada para señales de baja corriente o líneas eléctricas. Para filtros de tren de potencia de mayor corriente, seleccione un modelo con una corriente nominal correspondiente más alta.
¿Qué significa "libre de halógenos" y por qué es importante?
Sin halógenos significa que el producto no contiene cloro, bromo u otros halógenos por encima de ciertos límites.Esto es importante para la seguridad ambiental y a menudo se requiere en las iniciativas de electrónica verde, ya que reduce la emisión de gases tóxicos en caso de incendio.
