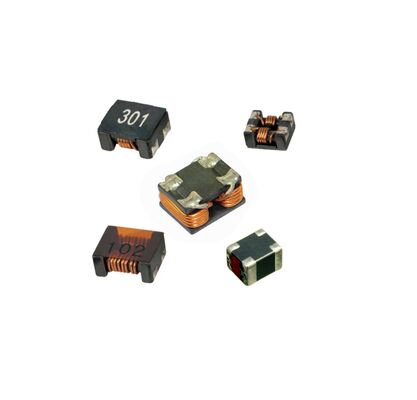

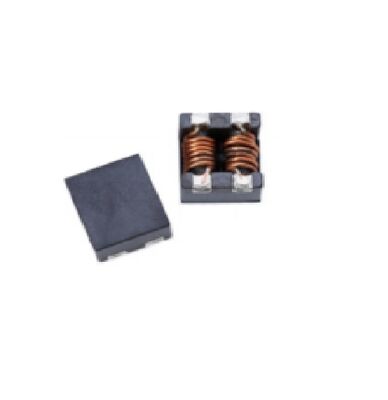

Superficie montada Choke de modo común con 60Ω a 1400Ω de impedancia, 3.2A de corriente nominal y paquete SMD compacto para supresión EMI

5000
MOQ
Surface Mount Common Mode Choke with 60Ω to 1400Ω Impedance, 3.2A Rated Current, and Compact SMD Package for EMI Suppression
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Resaltar:

Inductor de modo común de impedancia de 60 Ω a 1400 Ω

,

Choque de montaje en superficie con corriente nominal de 3

,

2 A
Información básica
Lugar de origen: Porcelana
Nombre de la marca: SHINHOM
Certificación: RoHS
Número de modelo: Serie SQD4520
Documento: SQD4520 Series_.pdf
Pago y Envío Términos
Tiempo de entrega: 2~8 semanas
Condiciones de pago: LC, T/T
Descripción de producto
Los estranguladores de modo común de montaje en superficie de la serie SQD4520
Diseñado para filtrar las interferencias electromagnéticas (EMI) en los circuitos electrónicos modernos.La serie SQD4520 de asfixiantes de montaje de superficie proporciona un rendimiento de supresión de EMI robusto en un dispositivo compactoUtilizando una construcción de bobina de núcleo de ferrita duradera, estos estranguladores de modo común ofrecen una alta impedancia a 100MHz,atenuación efectiva del ruido no deseado del modo común al tiempo que permite que las señales diferenciales pasen con pérdidas mínimasDiseñados para aplicaciones de alta corriente, combinan un excelente rendimiento de frecuencia con una resistencia mecánica y soldadura superiores.hacerlas una solución fiable y rentable para cumplir con el cumplimiento de la EMC en una amplia gama de interfaces de líneas de energía y datos.
Especificaciones clave
Impedancia @100MHz60Ω Min a 1400Ω Tipo (dependiente del modelo)
Resistencia de corriente continua (DCR)35mΩ a 80mΩ máximo
Corriente nominalHasta 3,2 A máximo
Voltagem nominal50 V máximo
Temperatura de funcionamiento-40 °C a +125 °C
Características del producto
  • Paquete SMD compacto con construcción mecánica robusta
  • Excelente rendimiento de alta frecuencia y solderabilidad
  • Alta impedancia para una supresión de ruido común eficaz
  • Baja resistencia de CC para una pérdida mínima de señal
  • Diseñados para aplicaciones de alta corriente
Aplicaciones
  • Filtración EMI en los convertidores de potencia CC/DC y AC/DC
  • Anulación del ruido para cámaras de vídeo y televisores LCD
  • Mejora de la integridad de la señal en los sistemas de comunicación y redes
  • Electrónica automotriz para la reducción del ruido conducido
  • Filtración de líneas de datos en unidades de disco duro (HDD) y dispositivos de almacenamiento
Preguntas frecuentes
¿Cuál es la función principal de un estrangulamiento de modo común?
Su función principal es suprimir la interferencia electromagnética de modo común (EMI) proporcionando una alta impedancia a las corrientes de ruido no deseadas que fluyen en la misma dirección en un par de líneas,ofreciendo una baja impedancia a la señal diferencial deseada.
¿Cómo seleccionar el valor de impedancia adecuado para mi aplicación?
La serie SQD4520 ofrece un rango de 60Ω a 1400Ω (tipo @ 100MHz).Una impedancia más alta proporciona una mayor atenuación en la frecuencia de ensayoConsulte el perfil de ruido de su circuito y las normas EMC.
¿Qué significa el parámetro de corriente nominal?
La corriente nominal es la corriente continua máxima que el estrangulamiento puede soportar sin exceder sus especificaciones térmicas o de rendimiento.Es crucial asegurarse de que la corriente nominal del estrangulamiento cumple o excede la corriente normal de funcionamiento de su circuito.
¿Estos estranguladores son adecuados para aplicaciones automotrices?
Sí, con un rango de temperatura de funcionamiento de -40°C a +125°C y una construcción robusta, son muy adecuados para diversos sistemas electrónicos automotrices donde se requiere un filtrado EMI fiable.
