Soportes de modo común de OEM Serie TRF

Diseñados para una supresión superior de interferencias electromagnéticas (EMI) en electrónica de potencia, los choques de modo común de la serie TRF ofrecen un filtrado de ruido de alta eficiencia con una robusta resistencia a la temperatura. Con materiales que cumplen con RoHS y certificación de inflamabilidad UL94V-0, estos choques garantizan la fiabilidad en entornos exigentes. Optimizados para una inductancia estable en amplios rangos de frecuencia, se integran perfectamente en sistemas de alimentación de CA/CC que requieren un estricto cumplimiento de la seguridad.

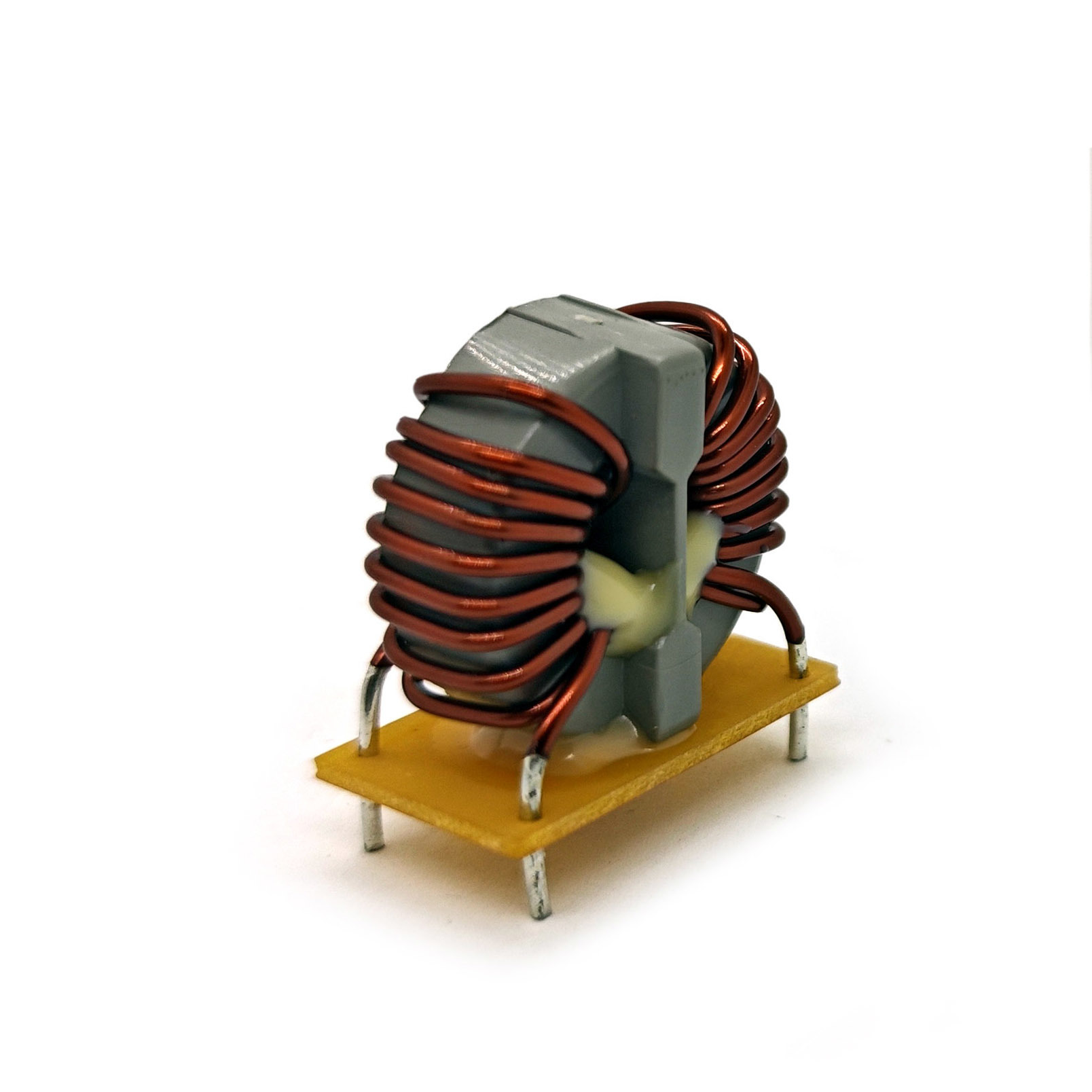

Modelo TRF1608VT-601Y-5A

• Inductancia: 600 mH ±30% @ 1.0 kHz, 0.1V

• Resistencia CC (RDC): 9.0 mΩ Máx.

• Corriente nominal: 5.0 A Máx.

• Tensión nominal: 250 Vac Máx.

• Prueba de alta tensión (Hi-Pot): 1.5 KV, 2 mA, 2s (Bobina a bobina)

• Temperatura de funcionamiento: −20°C a +105°C (incl. aumento de temperatura propio)

• Dimensiones físicas:

  • Altura: 22.5 mm Máx.

  • Espaciamiento de pines: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm

• Conformidad: RoHS, UL94V-0, Índice de oxígeno ASTM >28%

Soldabilidad: MIL-STD-202, Método 208D

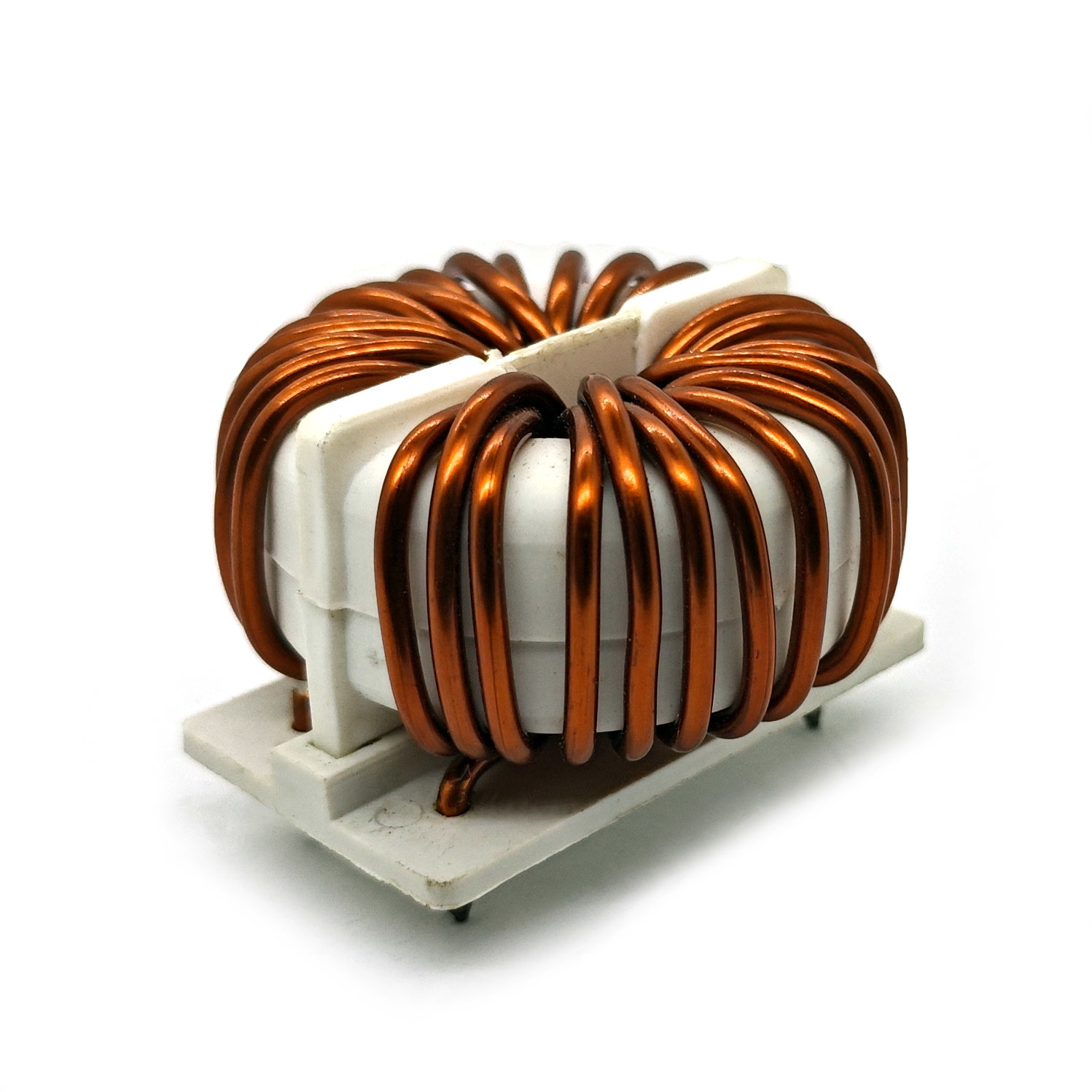

Modelo TRF3615HT-202Y-20A

• Inductancia: 2.0 mH Mín. @ 1.0 kHz, 0.1V

• Resistencia CC (RDC): 6.0 mΩ Máx.

• Corriente nominal: 20.0 A Máx.

• Prueba de alta tensión (Hi-Pot): 1.5 KV, 2 mA, 2s (Bobina a bobina)

• Temperatura de funcionamiento: −20°C a +105°C (incl. aumento de temperatura propio)

• Dimensiones físicas:

  • Longitud: 47.5 mm (Ref.), 47.5 mm Máx.

  • Anchura: 30.0 mm Máx.

  • Altura: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm

  • Profundidad de los pines: 5.0 mm Mín.

• Conformidad: RoHS, UL94V-0, Índice de oxígeno ASTM >28%

• Soldabilidad: MIL-STD-202, Método 208D

Aplicaciones

• Electrónica de consumo: Filtrado de ruido en adaptadores de CA, controladores LED.

• Equipos de telecomunicaciones: Supresión de EMI para líneas de datos y circuitos de baja potencia.

• Controles industriales: Estabilización de señal en sensores y módulos de E/S.

• Dispositivos médicos:Aislamiento de potencia crítico para el cumplimiento en equipos portátiles.

• Sistemas de alta corriente: Inversores, accionamientos de motores y fuentes de alimentación industriales.

• Energía renovable: Inversores solares que requieren filtrado de ruido >20A.

• Estaciones de carga de vehículos eléctricos (EV): Mitigación de EMI en la conversión de CC/CA de alta tensión.

• Fuentes de alimentación de servidores (PSU): Estabilización de las rutas de corriente masiva en la infraestructura del centro de datos.
