Gama de frecuencia ancha del inductor toroidal portátil del poder RoHS compatible

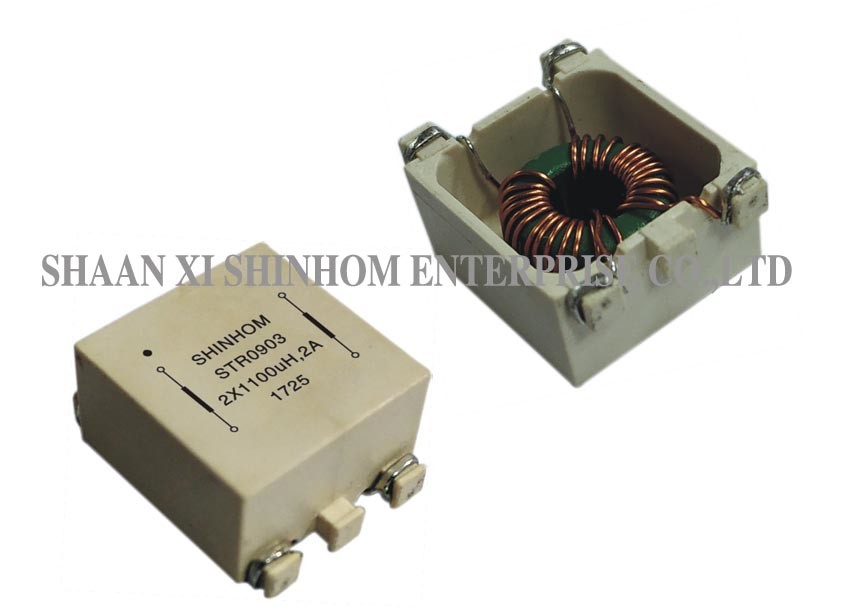

Obstrucción común del modo del modo de la serie STR0903 de la base toroidal común del inductor con el caso, inductor común del modo de SMD

CARACTERÍSTICAS:

• Bobinas separadas para la capacitancia interwinding mínima
• Bobinas de una sola capa para la impedancia común más alta del modo sobre la gama de frecuencia más ancha
• Conveniente para 50Hz a 500 kilociclos
• Distancia para UL, CSA, conformidad del IEC
• Todos los materiales usados son UL94-VO reconocidos
• Aproximadamente 0,8% inductancias perdidas para
• supresión de interferencia del diferencial-modo
• Conveniente para soldar de flujo
• El diseño cumple con EN 60938-2 (VDE 0565-2)
• RoHS-compatible

USOS COMUNES:

• Supresión de interferencias del común-modo
• Lastres electrónicos compactos en lámparas
• Fuentes de alimentación compactas del interruptor-modo

INFORMACIÓN TÉCNICA:

• Voltaje de funcionamiento: 250Vac
• IDC máximo: Resuelto cuando está sobrepuesto
• prueba del lnductance: HP4284A 10KHz 0.1V
• RDC: Milióhmetro 1880 de QuadTech
• Temperatura de funcionamiento: -40℃ a +105℃
• Temperatura de almacenamiento: -40℃ a +105℃
• Subida 40℃ de la temperatura máxima
• Métodos de la soldadura: Fase de vapor, flujo infrarrojo
• Resistencia al calor que suelda: 260℃ por 10 segundos
• Resistencia solvente: Se ajusta a MIL-STD-202E
