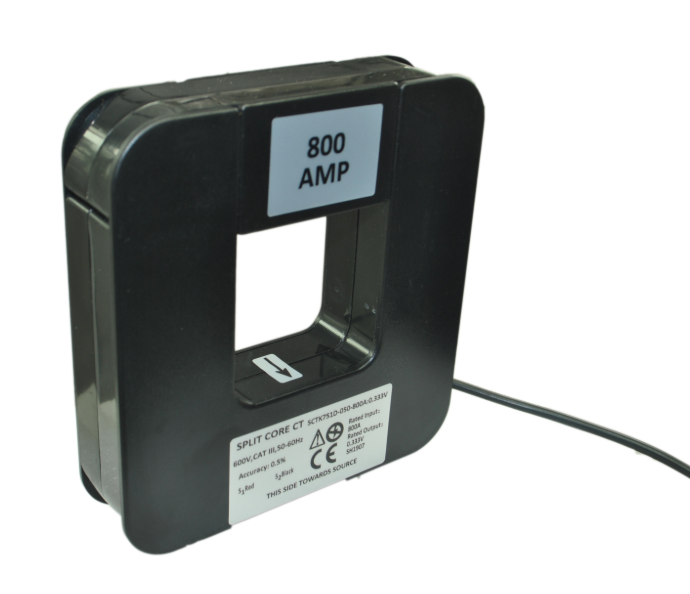

Transformador de corriente de precisión 1.0 para motores eléctricos de la serie SCTK751

Negociación
MOQ
Negociable
Precio
SCTK751 Series Accuracy 1.0 Current Transformer for Electric Motors
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Rango actual: 5-5000A
Producción: 0,333 VCA o 0-0,5 A
Exactitud: 1.0
Nombre del producto: Transformador de corriente de núcleo dividido
Frecuencia de rotación: 50-60Hz
Personalizable: Sí
Resaltar:

Transformadores de corriente de núcleo dividido para motores eléctricos

,

Transformador de corriente SCTK751 con precisión de 1.0

,

Transformadores de corriente para monitoreo eléctrico de motores
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK751
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: 4~8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

ElTransformador de corriente de núcleo dividido de la serie SCTK751utiliza un núcleo de permalloy y una estructura interna de resina epoxi, diseñada específicamente para la medición de corriente y equipos eléctricos, lo que garantiza una alta precisión, portabilidad segura y una fácil instalación.El producto presenta una estructura robusta y fiable con una carcasa PC UL94-V0 y una conexión de salida de pareja retorcida UL1015 22AWG. Cumple con los requisitos de precisión de clase 1.0 y amplia temperatura de funcionamiento. Es adecuado para la medición de corriente, monitoreo del motor y equipos de aire acondicionado.Es una opción ideal para aplicaciones de transformadores de corriente de núcleo dividido en monitoreo de potencia y automatización industrial.

Características

  • Rango de medición 5 a 5000A
  • Puesta en marcha 0.333V o de 0 a 0.5A
  • Diseño de núcleo dividido ¢ seguro y portátil
  • Ventana interna ancha para sujetar cables grandes
  • Conector de bloqueo y estructura de bisagra
  • Varios tamaños se adaptan a las instalaciones existentes
  • Clase de precisión 10
  • Diseño ligero

Aplicaciones

  • Medición de la corriente de las líneas eléctricas y del equipo
  • Control y protección
  • Medición de la corriente de cambio del motor
  • Sistemas de iluminación
  • Equipo de aire acondicionado
  • Control de la temperatura del aire acondicionado
  • Gestión de la energía
  • Sistemas de automatización de edificios

Parámetro eléctrico

Frecuencia 50 a 60 Hz
Ingreso nominal 5A-5000A
Rango de medición 10% en -30% en
Producción nominal 0.333V ((AC) o 0-500mA
Ratio ± 1,0 por ciento
Ángulo de fase ≤ ± 90 minutos
Resistencia dieléctrica 2.5KV/1mA/1min
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de ensayo.

Parámetro mecánico

El caso Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes:
Las aves de corral PBT
Núcleo De aleación
Estructura interna Las demás:
Construcción No hay empate.
Temperatura de funcionamiento -25°C+75°C
Humedad de funcionamiento ≤ 85%
Conexión de salida UL1015 22AWG Cables (cordas de alambre) 2,0 m

Características:

  1. Rango de ensayo: entrada de corriente alterna de 5 a 5000 A, salida de 0,333 V o de 0 a 0,5 A
  2. Diseño de núcleo dividido, seguro, fácil de instalar, portátil
  3. Amplia ventana interna, que permite sujetar cables grandes o barras de bus
  4. Transformador de corriente alterna de la serie de agujeros de ensayo con filtración de la pinza
  5. Transformadores de corriente de núcleo dividido con estructura de articulaciones y bisagras entrelazadas

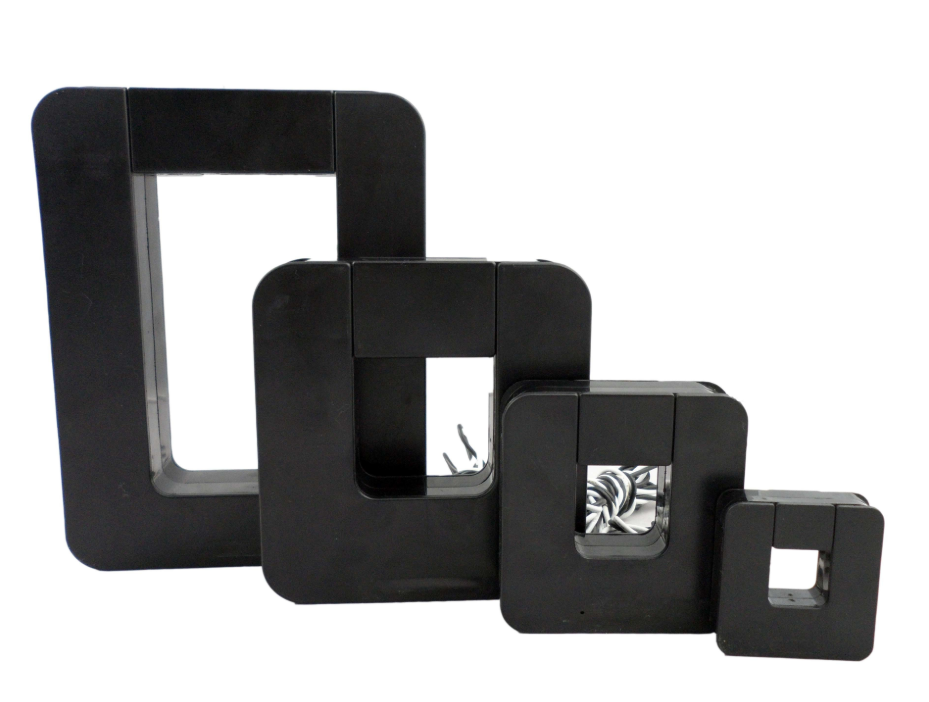

  6. Amplia gama de tamaños para todas las instalaciones existentes

Aplicaciones:

  1. Líneas eléctricas y equipos de medición, control y protección de corrientes
  2. Medidas del flujo de corriente alterna a motores eléctricos, iluminación, equipos de aire acondicionado, etc.
  3. Compatible con sistemas de control de temperatura HVAC, gestión de energía, sistemas de automatización de edificios

Selección del tipo

P/N Entrada nominal (A) La potencia de salida (mA/V) Precisión Dimensiones (mm/pulgada)
A. No B. El trabajo C. Las D - ¿ Por qué?
Se trata de un sistema de control de las emisiones. 5-200A (5,10,30,50,75,100,125,150,200) 0-13,3 mA 0,333 V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0,59) 19.1 (0,75) 19.1 (0,75)
El sistema de control de las emisiones de gases de escape 10-400A (10,50,75,150,200,250,300,400) 0-26,6 mA 0,333 V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0,75) 19.1 (0,75)
Se trata de un sistema de control de las emisiones. 50-630A (50,100,125,200,250,400,600,630) 0-66,6 mA 0,333 V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
El sistema de control de las emisiones de CO2 100-2000A (100,250,400,630,800A,1000, 2000) 0 a 200 mA 0,333 V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
El sistema de control de las emisiones de CO2 Las emisiones de CO2 de los combustibles fósiles son:250,400,630,1500,2500, 3000) 0-300mA 0,333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
El sistema de control de las emisiones de CO2 El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.800,1000,1500,2000,3000, 5000) 0 a 500 mA 0,333 V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)

Indicaciones de uso

Transformador de corriente de precisión 1.0 para motores eléctricos de la serie SCTK751

Transformador de corriente de precisión 1.0 para motores eléctricos de la serie SCTK751

Nota: Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿Provee apoyo técnico y recomendaciones de selección?

A: ¿Qué quieres decir?Tenemos un equipo técnico profesional que puede proporcionar recomendaciones de selección y soluciones de personalización basadas en escenarios de aplicación del cliente y requisitos de circuito.

P: ¿Las muestras son gratuitas? ¿Cuándo puedo recibirlas?

A: ¿Qué quieres decir?Las muestras son:de forma gratuitay serán enviados dentro3 a 5 días hábilesPara las políticas específicas de gastos de envío, por favor póngase en contacto con nuestro equipo de ventas para confirmación.

P14: ¿Cómo maneja los problemas de calidad si ocurren?

A: ¿Qué quieres decir?Aseguramos la conformidad del producto a través de la inspección de calidad entrante y el 100% de pruebas de calidad antes del envío.Proporcionaremos soluciones de devolución/intercambio o soporte técnico.
