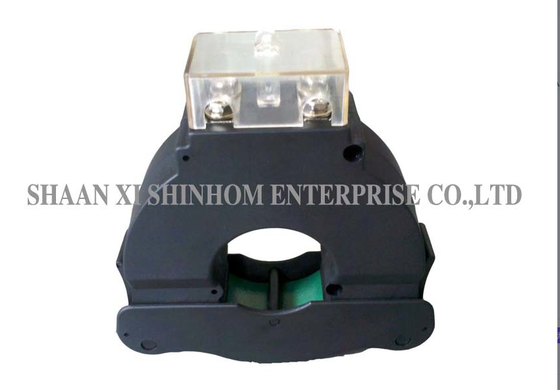

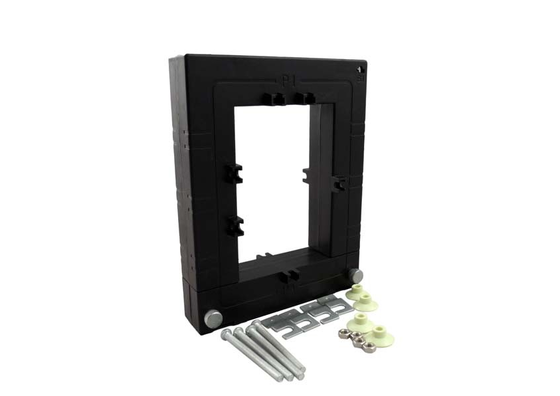

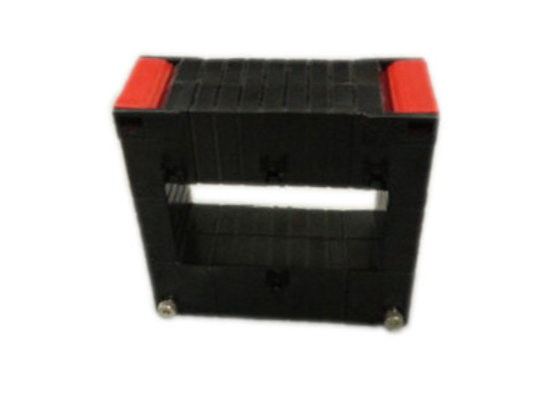

Transformador de corriente de núcleo dividido de la serie SCTK732B para monitoreo de potencia y protección de relevos

Negociación
MOQ
Negociable
Precio
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Aporte: 0.5A-6000A
Producción: 0,333 V (CA) o 0-5 A
Frecuencia: 50-2,5 kHz
Exactitud: 0,2, 0,5, 1,0
Conexión de la salida: Terminal
Personalizado: Sí
Resaltar:

Transformador de corriente de núcleo dividido SCTK732B

,

Transformador de control de corriente de potencia

,

Transformador de núcleo dividido de protección de relé
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK732B
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

El transformador de corriente de núcleo partido serie SCTK732B está diseñado para la medición y monitorización de corriente en redes de distribución de energía nuevas o existentes. El producto utiliza una estructura de núcleo partido que permite una instalación rápida sin necesidad de desconectar o retirar cables o barras colectoras. El devanado secundario está distribuido uniformemente alrededor de la circunferencia del núcleo, proporcionando un bajo flujo de dispersión y un rendimiento estable. La carcasa de plástico ABS ignífugo proporciona una buena protección de aislamiento. Una resistencia paralela de precisión incorporada proporciona una salida segura de bajo voltaje sin necesidad de resistencias de muestreo externas. Se utiliza ampliamente para la medición, monitorización y protección de corriente en líneas y equipos de energía, así como para la medición de corriente y potencia en motores, iluminación, compresores de aire, sistemas HVAC y sistemas de control de automatización, así como dispositivos de monitorización de energía.

Características:
  1. Rango de prueba: entrada de CA de 0.5A - 6000A, salida de 0.333VAC o 0-5A
  2. Clase de precisión de prueba: 0.2, 0.5, 1.0
  3. Devanados secundarios del transformador de corriente distribuidos uniformemente a lo largo de la circunferencia del núcleo, uso de carcasa de plástico ABS ignífugo para el aislamiento del transformador
  4. El centro de la ventana para pasar la barra colectora.
  5. Los devanados secundarios uniformes alrededor del sistema, cuyo flujo magnético de dispersión es pequeño con rendimiento estable, peso ligero, instalación conveniente, etc.
Aplicaciones:
  1. Medición, monitorización y protección de corriente para cableado y equipos eléctricos.
  2. Medición de corriente y potencia para motores eléctricos, iluminación, compresor de aire, calefacción
  3. Sistema de ventilación, equipo de aire acondicionado y sistema de control de automatización.
  4. Dispositivo de monitorización de corriente, potencia y energía.
Parámetro Eléctrico
Entrada nominal 0.5A-6000A
Rango de medición 10%In-130%In
Salida nominal 0.333V(CA) o 0-5A
Relación ≤ ± 0.2%
Ángulo de fase ≤ ±10min
Rigidez dieléctrica 5.0KV/1mA/1min
Resistencia de aislamiento DC500V/100MΩmin
Parámetro Mecánico
Carcasa PC+ABS/UL94-V0
Bobina PC+ABS
Núcleo Silicio
Estructura interna Epoxi
Construcción Abrazadera
Temperatura de operación -25℃～+75℃
Humedad de operación ≤85%
Selección de tipo
P/N Entrada (A) Salida (A/V) Precisión Dimensiones(mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Transformador de corriente de núcleo dividido de la serie SCTK732B para monitoreo de potencia y protección de relevos

Notas: Las especificaciones del producto se pueden personalizar

Preguntas frecuentes
P: ¿Qué clases de precisión están disponibles para este producto?

R: Hay tres clases de precisión disponibles: Clase 0.2, Clase 0.5 y Clase 1.0. La Clase 0.2 es adecuada para la medición de energía de precisión. La Clase 0.5 es adecuada para mediciones industriales generales. La Clase 1.0 es adecuada para aplicaciones de protección e instrumentos de indicación convencionales.

P: ¿Cuáles son las ventajas del devanado secundario distribuido uniformemente?

R: El devanado secundario se distribuye uniformemente alrededor de la circunferencia del núcleo, asegurando una distribución uniforme del flujo magnético, bajo flujo de dispersión, alta precisión de medición y un rendimiento estable y fiable.

P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán en un plazo de 3 a 5 días laborables. El plazo de entrega para pedidos masivos es generalmente de 2 a 8 semanas.
