Transformador de corriente de núcleo dividido serie SCTK681B de 5 a 630 A para medición de corriente

Negociación
MOQ
Negociable
Precio
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Rango actual: 5~630A
Producción: 0-500 mA o 0,333 VCA
Clase: 0,5, 1,0, 3,0
color: Transparente
bobina: Núcleo de aleación permanente
Personalizable: SÍ
Resaltar:

Transformador de corriente de núcleo dividido de 5 a 630 A

,

Transformador de corriente de núcleo dividido para medición

,

Transformador de corriente de núcleo dividido con garantía
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK681B
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

ElTransformador de corriente de núcleo dividido de la serie SCTK681BCuenta con un núcleo extraíble y una resistencia de carga interna de precisión, diseñada específicamente para la medición de corriente y equipos eléctricos, que garantizan una alta precisión, una baja pérdida de núcleo y una fácil instalación.El producto presenta una estructura robusta y fiable y admite mediciones sin contacto y operación en líneaEs una opción ideal para aplicaciones de transformadores de corriente de núcleo dividido en monitoreo de potencia y automatización industrial.

Características

  • Rango de medición 5 a 630A
  • Puesta en marcha 0 a 500 mA
  • Puesta a punto de 0 a 0,333 V
  • Alta precisión, baja pérdida de núcleo
  • Núcleo extraíble
  • Tamaño compacto, peso ligero
  • Diseño de núcleo dividido para una fácil instalación
  • Apoya el funcionamiento en línea

Aplicaciones

  • Medición de la corriente de las líneas eléctricas y del equipo
  • Medición de la corriente y potencia del motor
  • Sistemas de iluminación
  • Compresores de aire
  • Sistemas de aire acondicionado
  • Dispositivos de monitorización de corriente, potencia y energía
  • Dispositivos de protección de relés
  • Automatización industrial

Parámetro mecánico

El caso Se aplicará el procedimiento siguiente:
Las aves de corral PBT
Núcleo De aleación
Estructura interna Las demás:
Construcción No hay empate.
Temperatura de funcionamiento -25°C+75°C
Humedad de funcionamiento ≤ 85%
Conexión de salida UL1015 20AWG Cables (cordas de alambre) 2,5 m

Parámetro eléctrico

Frecuencia 50 Hz a 2 KHz
Ingreso nominal 5A-630A
Rango de medición 10% en -30% en
Producción nominal 0.333V ((AC) o 0-500mA
Ratio ≤ ± 1,0 por ciento
Ángulo de fase ≤ ± 60 minutos
Resistencia dieléctrica 2.5KV/1mA/1min
Resistencia al aislamiento Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de ensayo.

Selección del tipo

P/N

Ingreso nominal

(A)

 La potencia de salida (mA/V) Precisión Dimensiones (mm)
Ø0 A. No B. El trabajo C. Las
El sistema de control de las emisiones de gases de efecto invernadero

5 a 75A

(5,10,20,50,75)

0 a 50 mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
El sistema de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas.

5-150A

(5,10,50,100,150)

0 a 100 mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
El sistema de control de las emisiones de gases de efecto invernadero

10-250A

(10,50,100,200,250)

0 a 200 mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
El sistema de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.

10-630A

(20,100,250,400,600)

0 a 500 mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

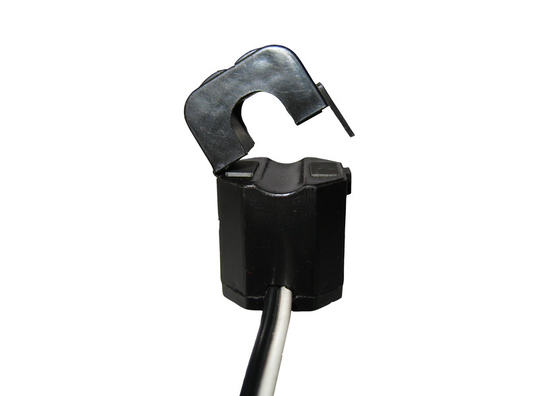

 Transformador de corriente de núcleo dividido serie SCTK681B de 5 a 630 A para medición de corriente

Nota: Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico.de forma gratuitay serán enviados dentro3 a 5 días hábilesEl tiempo de entrega de pedidos masivos es generalmenteEntre 2 y 8 semanasLos productos personalizados se confirmarán por separado.

P: ¿Apoya las pequeñas órdenes de prueba?

A: ¿Qué quieres decir?Sí. Los pedidos de prueba pequeños (por debajo del MOQ estándar) se pueden negociar y recibir los mismos estándares de calidad y compromisos de entrega que los pedidos en masa. Por favor, póngase en contacto con nuestro equipo de ventas para obtener detalles.

P: ¿Cuál es la importancia del diseño de núcleo dividido para las aplicaciones de medición actuales?

A: ¿Qué quieres decir?El diseño de núcleo dividido permite la medición sin contacto y se puede instalar sin desconectar el conductor primario.El tamaño compacto y el diseño ligero hacen que la instalación sea conveniente, adecuado para su rápida implementación en aplicaciones como líneas eléctricas, motores y protección de relevos.
