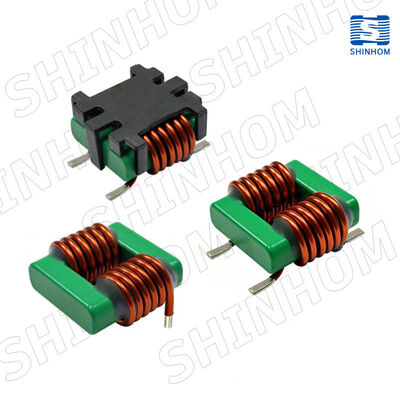

ETH2321 Serie Estrangulamiento de corriente alta en modo común de 70 a 480 uH para filtro de ruido de la fuente de alimentación de conmutación

El choque de modo común de alta corriente serie ETH2321 se fabrica utilizando materiales de núcleo de alta calidad y procesos de bobinado avanzados, diseñados específicamente para fuentes de alimentación conmutadas y convertidores DC-DC, lo que garantiza una alta capacidad de corriente, operación a alta temperatura y una excelente filtración de ruido de modo común. El producto presenta una estructura robusta y confiable y admite opciones de terminales SMT y THT. Cumple con el voltaje de resistencia de bobina a bobina de 1500VDC y los requisitos de amplio rango de temperatura de operación. Es adecuado para fuentes de alimentación conmutadas, fuentes de alimentación industriales y equipos de comunicación. Es una opción ideal para aplicaciones de alta corriente en filtración de ruido de modo común y fuentes de alimentación de alta corriente.

Características

• Corriente hasta 20A
• Inductancia – 70µH a 480µH
• Opciones de terminales SMT y THT
• Operación a alta temperatura hasta 150°C
• Filtración de ruido de modo común – 500KHz a 10MHz
• Impedancia hasta 5kΩ
• Voltaje de resistencia de bobina a bobina – 1500VDC
• Inductancia, impedancia, DCR personalizables

Tabla de selección de especificaciones del producto

Aplicaciones

• Filtración de ruido de fuentes de alimentación conmutadas
• Convertidores DC-DC
• Módulos de potencia industriales
• Fuentes de alimentación de equipos de comunicación
• Fuentes de alimentación de servidores
• Electrónica automotriz
• Sistemas de gestión de baterías
• Fuentes de alimentación de alta densidad de potencia

Preguntas frecuentes

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega de pedidos masivos es generalmente de 2-8 semanas; los productos personalizados se confirmarán por separado.

P: ¿Admiten pedidos de prueba pequeños?

R: Sí. Los pedidos de prueba pequeños (por debajo del MOQ estándar) se pueden negociar y reciben los mismos estándares de calidad y compromisos de entrega que los pedidos masivos. Póngase en contacto con nuestro equipo de ventas para obtener más detalles.

P: ¿Proporcionan soporte técnico y recomendaciones de selección?

R: Sí. Contamos con un equipo técnico profesional que puede proporcionar recomendaciones de selección y soluciones de personalización basadas en los escenarios de aplicación y los requisitos del circuito del cliente.

P: ¿Este producto admite personalización?

R: Sí. La inductancia, la impedancia, el DCR y la corriente nominal se pueden personalizar según los diagramas de circuito o los requisitos de aplicación del cliente. Póngase en contacto con nuestro equipo de ventas para confirmar el plan de personalización.
