Inicio /Productos/Estrangulación común del modo/Inductor de modo común SMD de alta temperatura de la serie STRF016 de -40°C a +125°C para televisores LCD y filtro de ruido

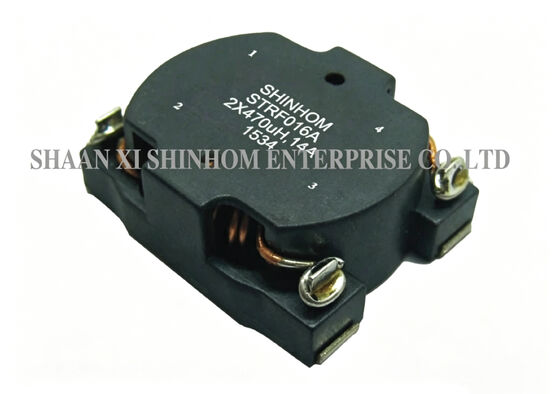

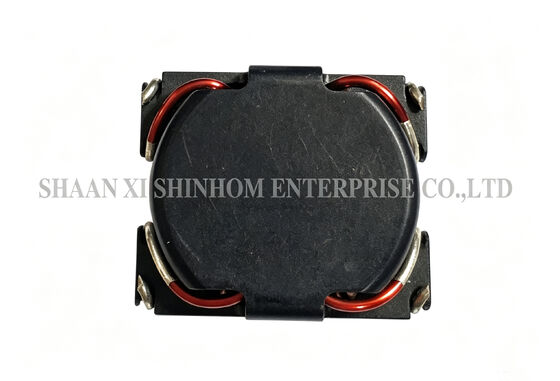

Inductor de modo común SMD de alta temperatura de la serie STRF016 de -40°C a +125°C para televisores LCD y filtro de ruido

5000 piezas
MOQ
Negociable
Precio
Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Inductancia: 135uH~820uH
Corriente nominal: 7A ~ 26A
Instalación: smt
Valor del inductor: inductor fijo
Temperatura de funcionamiento: -40 ℃ a + 125 ℃ (incluido el aumento de temperatura propio)
Temperatura de almacenamiento: -40 ℃ a + 125 ℃
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS/ISO/UL/CE/IATF16949/CNAS
Número de modelo: Serie STRF016
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 100000/mes
Descripción de producto
STRF016 Seires Inductor de modo común de alta potencia de corriente,Inductor de estrangulamiento de modo común montado en superficie con caja,horizontal

ElSección STRF016El inductor de estrangulamiento de modo común SMD de alta corriente está diseñado para aplicaciones de convertidores CC-CC y CA-CC. El producto utiliza una estructura de escudo magnético para reducir eficazmente el EMI.Proporciona una alta impedancia de modo común en un amplio rango de frecuenciasEl embalaje de cinta y bobina admite la colocación automatizada SMT y es compatible con la soldadura de reflujo.El rango de temperatura de funcionamiento es de -40°C a +125°C (incluido el aumento de la propia temperatura)Es ampliamente utilizado en convertidores DC-DC/AC-DC, sistemas de comunicación, electrónica automotriz y televisores LCD.

Características
  • Estructura del escudo magnético ️ baja radiación EMI
  • Alta impedancia excelente supresión del ruido en modo común
  • Excelente rendimiento del EMI
  • Temperatura de funcionamiento de -40°C a +125°C
  • Disponible en varios tamaños y posiciones de corriente
  • Envases de cinta y bobinas
  • Compatibles con soldadura por reflujo
  • Sin plomo Compatible con la Directiva RoHS
Aplicaciones
  • Conversores de corriente continua
  • Conversores de corriente alterna
  • Filtración de líneas eléctricas
  • Anulación del ruido
  • Fuentes de alimentación del sistema de comunicación
  • Sistemas electrónicos para automóviles
  • Fuentes de alimentación para televisores LCD
  • Supresión del IME/IRR
Información técnica
El IDC
Aumento de la temperatura a 40°C máximo
Prueba de inductancia
HP4284A 100KHz 0,1 V
DRC
CuadTech 1880 Millohmmetro
Métodos de soldadura
Fase de vapor, reflujo infrarrojo
Resistencia al calor de soldadura
260 °C durante 10 segundos
Resistencia al disolvente
Se ajusta a la norma MIL-STD-202E
Peso
1.5 gramos TYP
Cintas y bobinas
700 por carrete
Inductor de modo común SMD de alta temperatura de la serie STRF016 de -40°C a +125°C para televisores LCD y filtro de ruido Inductor de modo común SMD de alta temperatura de la serie STRF016 de -40°C a +125°C para televisores LCD y filtro de ruido
Más tamaños para elegir
Inductor de modo común SMD de alta temperatura de la serie STRF016 de -40°C a +125°C para televisores LCD y filtro de ruido
Nota: Las especificaciones del producto pueden ser personalizadas.
Preguntas frecuentes
P: ¿Cuáles son las ventajas de la estructura del escudo magnético?

A: ¿Qué quieres decir?La estructura del escudo magnético utiliza un diseño de circuito magnético cerrado para confinar el flujo magnético dentro del núcleo.Reduce eficazmente el flujo de fugas e interferencias electromagnéticas a los circuitos sensibles cercanosEn los diseños de PCB de alta densidad, como los equipos de comunicación y la electrónica automotriz, los inductores blindados mejoran significativamente el rendimiento EMC del sistema.

P: ¿Cuál es la capacidad de supresión de ruido de modo común de este producto?

A: ¿Qué quieres decir?ElSección STRF016proporciona una alta impedancia de modo común en un amplio rango de frecuencias, atenuando eficazmente la corriente de ruido de modo común.el rendimiento general del IME es excelenteEs especialmente adecuado para diseños de energía DC-DC y AC-DC con requisitos estrictos de EMI.

P: ¿Cómo se define el IDC de corriente nominal?

A: ¿Qué quieres decir?IDC se define como el valor de corriente continua que causa un aumento de temperatura de aproximadamente 40 °C en la bobina.garantizar que la temperatura ambiente máxima de funcionamiento más el aumento de la propia temperatura no exceda de 125 °CAl seleccionar, permita un margen suficiente para garantizar la fiabilidad a largo plazo.

P: ¿Qué procesos de soldadura soporta este producto?

A: ¿Qué quieres decir?Soporta tanto la soldadura por fase de vapor como los procesos SMT de soldadura por reflujo infrarrojo.El embalaje de cinta y bobina es adecuado para líneas de colocación automáticas.
