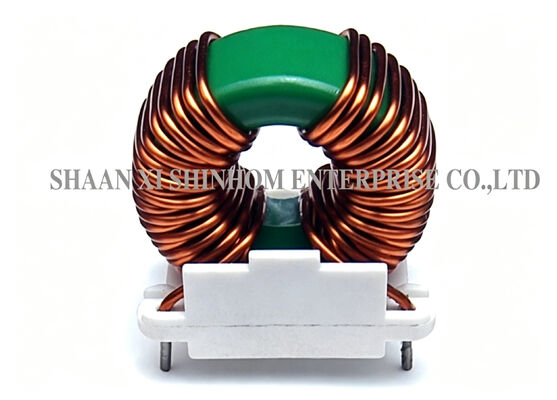

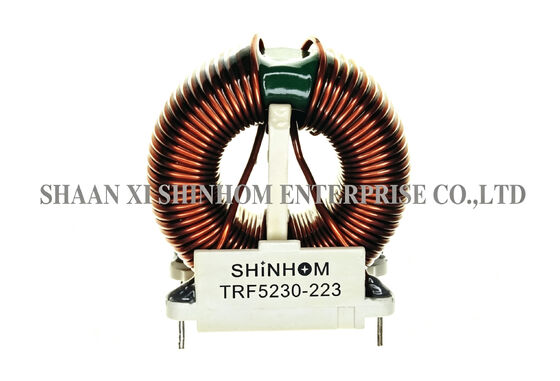

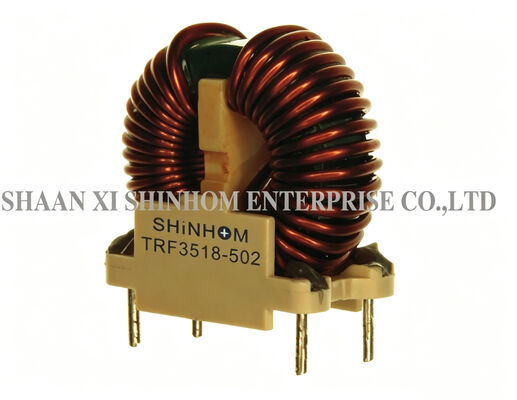

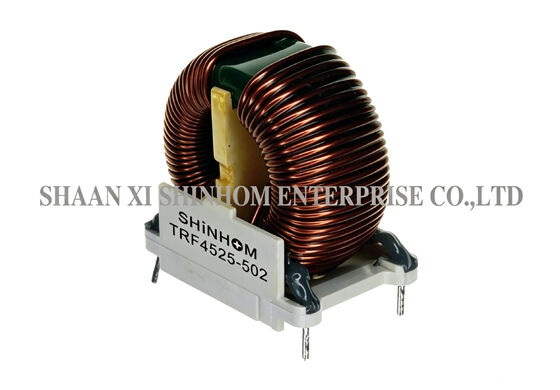

Choque de modo común toroidal de bajas pérdidas 50Hz-500KHz para sistemas de energía solar y eólica

El toroidal de bajas pérdidasestrangulador de modo comúnutiliza un núcleo toroidal y un diseño de devanado dividido. Ofrece una capacitancia entre devanados muy baja. El devanado de una sola capa garantiza la impedancia de modo común más alta en un amplio rango de frecuencia. La respuesta de frecuencia cubre de 50 Hz a 500 KHz, adecuada para reactores de CA de baja frecuencia y diversas aplicaciones de filtrado de potencia. Admite montaje vertical u horizontal. El montaje con pasador vertical permite un fácil montaje de PCB y proporciona una excelente resistencia a las vibraciones. Es ampliamente utilizado en generación de energía solar, generación de energía eólica, variadores de frecuencia, calentamiento por inducción, equipos de soldadura, supresión de RFI y conversión CC-CC.

• Núcleo toroidal: flujo de fuga extremadamente bajo
• Devanado dividido: capacitancia entre devanados más baja
• Devanado de una sola capa: impedancia de modo común más alta
• Rango de frecuencia: 50 Hz a 500 KHz
• Distancia de fuga: 1-3 mm, cumple con los estándares de seguridad
• Material: certificado retardante de llama UL94-V0
• Temperatura de funcionamiento: -55 °C a +105 °C
• Montaje vertical u horizontal – opcional

• Sistemas de generación de energía solar.
• Sistemas de generación de energía eólica.
• Equipos de accionamiento de frecuencia variable.
• Equipos de calentamiento por inducción.
• Equipos de soldadura
• Estranguladores de supresión de RFI
• Convertidores CC-CC
• Equipos para la industria papelera

• Tolerancia de inductancia en +50% -30%
• Voltaje de funcionamiento máximo: 250 V a 40 ℃
• IDC Max: corriente nominal CA/CC A a 40 ℃
• Hi-Pot 2500Vac devanado a devanado 3S.
• Prueba de inductancia: 10 KHz 0,1 V HP4284A
• RDC: QuadTech 1880 miliohmímetro
• Corriente de sobretensión máx. 10 ms: 20X IDC
• Temperatura de funcionamiento: -40 ℃ a +105 ℃
• Temperatura de almacenamiento: -40 ℃ a +105 ℃

Nota: Las especificaciones del producto se pueden personalizar.

P: ¿Cuáles son las ventajas del diseño de devanado dividido?

R: El devanado dividido coloca los devanados primario y secundario físicamente separados en el núcleo. Esto reduce efectivamente la capacitancia parásita entre devanados y reduce las rutas de acoplamiento capacitivas para el ruido de alta frecuencia. Esto mejora la supresión de ruido en modo común, especialmente en el rango de alta frecuencia.

P: ¿Cuáles son las ventajas del devanado de una sola capa en comparación con el devanado de varias capas?

R: El devanado de una sola capa elimina la capacitancia parásita entre capas. Proporciona una mayor impedancia de modo común y un rendimiento de filtrado más estable en un amplio rango de frecuencia. La estructura de una sola capa también ofrece una mejor disipación de calor y un devanado más consistente, lo que la hace adecuada para diseños de energía con estrictos requisitos de supresión de EMI.

P: ¿Cuál es la importancia de una distancia de fuga de 1 a 3 mm para los estándares de seguridad?

R: La distancia de fuga es la distancia más corta medida a lo largo de la superficie del aislamiento. Afecta directamente al nivel de aislamiento y certificación de seguridad del producto. La distancia de fuga de 1 a 3 mm cumple con los estándares UL, CSA e IEC para aislamiento básico y reforzado, lo que ayuda a los clientes a aprobar la certificación de seguridad.

P: ¿Cómo elegir entre montaje vertical y horizontal?

A: El montaje vertical (con pines hacia abajo) ahorra espacio en la PCB y es adecuado para diseños de alta densidad. El montaje horizontal (pasadores laterales) reduce la altura total y es adecuado para diseños de perfil bajo. Ambos tipos de montaje admiten la inserción automática.
