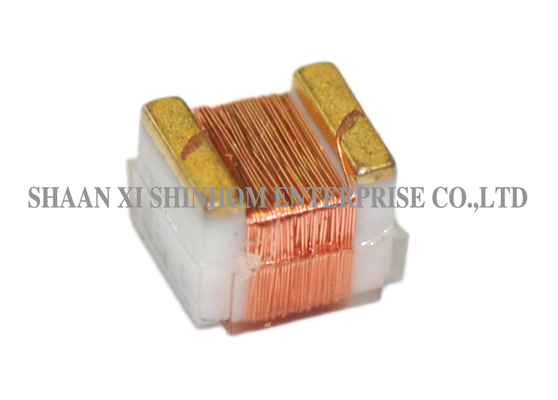

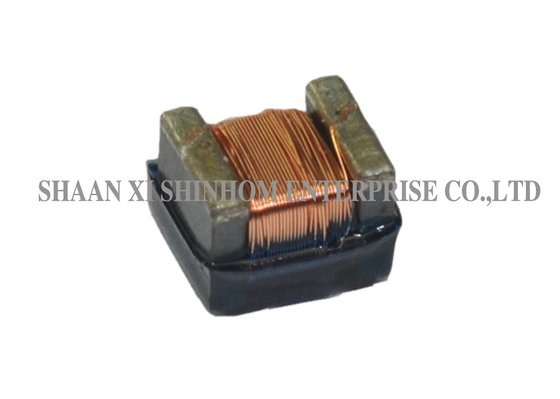

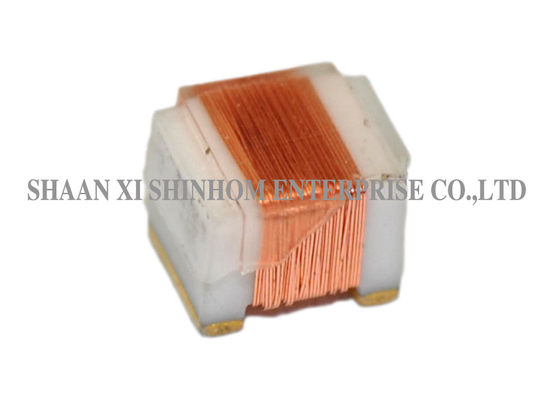

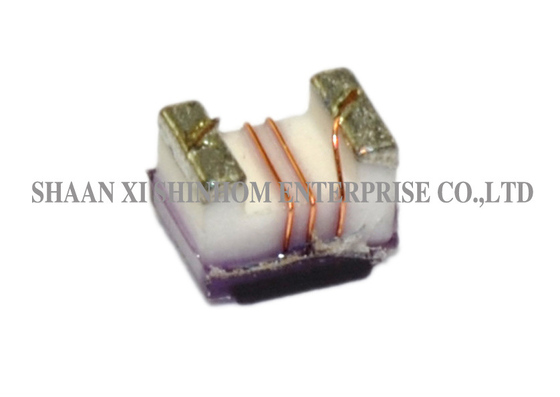

Serie AISC SMD Inductor de chip cerámico con herida de alambre High Q High SRF para comunicaciones inalámbricas y GPS

ElSerie AISCEl inductor cerámico SMD de cuerda de alambre presenta un diseño de alta frecuencia y una estructura de cuerda de alambre, que ofrece un alto factor Q y características de alta frecuencia auto-resonante,garantizar un excelente rendimiento de transmisión de señales en circuitos de alta frecuenciaEl producto ofrece un núcleo cerámico de serie, con núcleo de ferrita opcional, adecuado para diferentes requisitos de frecuencia e inductancia.Alta fiabilidad y excelente estabilidad térmica garantizan un funcionamiento estable a largo plazo en diversas condicionesSe utiliza ampliamente en módems, dispositivos móviles inalámbricos, teléfonos inalámbricos, sistemas de posicionamiento GPS,y sistemas de telecomunicaciones.

Características:

• Núcleo cerámico ((núcleo de ferrita opcional)
• Diseño de alta frecuencia
• Valores Q muy buenos
• Excelente FRS
• Alta fiabilidad
• Excelente estabilidad térmica
• Las medidas 0402/0603/0805/1008/1210/1812

Aplicaciones:

• Modems
• Radio móvil
• Teléfonos sin cable
• Sistemas de Posicionamiento Global
• Sistemas de telecomunicaciones

Información técnica:

• Prueba: (equivalente aceptable),conductabilidad: HP4191A,Q:HP4291A,SRF:HP8753B,RDC:medida a 25 °C
• Temperatura de funcionamiento: cerámica -40°C a +125°C
• Metalización de las almohadillas: tungsteno-níquel con flash de oro
• Métodos de soldadura: fase de onda, reflujo y vapor
• Soldadura: máximo 260°C durante 10 segundos

Nota: El tamaño y la inductancia del producto pueden ser personalizados

Preguntas frecuentes

P: ¿Cómo elegir entre núcleo cerámico y núcleo de ferrita?

A: ¿Qué quieres decir? Corazones de cerámicaofrecen un mayor factor Q y mejores características de alta frecuencia, adecuadas para bandas de RF y microondas.Núcleos de ferritatienen una mayor permeabilidad magnética, lo que permite valores de inductancia más altos en el mismo volumen, adecuados para aplicaciones de baja frecuencia o aplicaciones que requieren valores de inductancia más altos.La configuración estándar es cerámica., mientras que la ferrita es una opción opcional.

P: ¿Cuáles son las ventajas de un alto factor Q para el diseño de circuitos?

A: ¿Qué quieres decir?Un factor Q alto significa una menor pérdida de energía y una mejor selectividad de frecuencia en frecuencias específicas.mejora el rechazo del filtro fuera de banda, y mejora la estabilidad de frecuencia del oscilador.

P: ¿Qué tamaños de envases están disponibles para esta serie?

A: ¿Qué quieres decir?Se encuentran disponibles seis tamaños estándar:0402, 0603, 0805, 1008, 1210 y 1812Se pueden seleccionar de forma flexible en función de los requisitos de espacio y inductancia de los PCB.

P: ¿Cuáles son las ventajas de la estructura de cuerda de alambre en comparación con la estructura de múltiples capas?

A: ¿Qué quieres decir?La estructura de cuerda de alambre ofrece un mayor factor Q y una mayor capacidad de corriente a altas frecuencias, especialmente adecuada para aplicaciones de alta frecuencia que requieren un alto factor Q y una alta corriente,como los front-ends de RF y los amplificadores de potencia.
