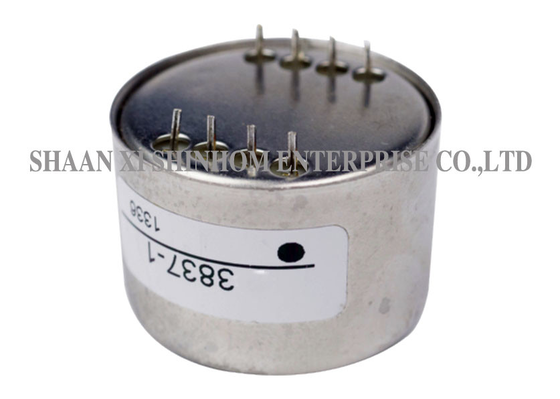

Transformador de aislamiento de audio 40Hz-10kHz 1000V aislamiento para equipos de telecomunicaciones y audio

Este transformador de audio está diseñado para sistemas de audio y aplicaciones de aislamiento de telecomunicaciones. El rango de frecuencia es 40Hz a 10kHz. La potencia nominal es 5W Máx. Ofrece alta fiabilidad. Pruebas de tensión de resistencia: Primario-Secundario: 1000Vdc. Primario-Carcasa: 1000Vdc. Secundario-Carcasa: 500Vdc. Respuesta de frecuencia: En las frecuencias extremas de 40Hz y 10kHz, la atenuación de amplitud es ≤30% . Pérdida de inserción: 2.0dB @1kHz. Pérdida de retorno: 1.0dB @1kHz. Distorsión longitudinal: 78dB @1kHz. Se utiliza ampliamente en sistemas de audio, aislamiento de telecomunicaciones, equipos de radiodifusión, y equipos de comunicación.

CARACTERÍSTICAS:

1. Cumple con la Directiva RoHS
2. Transformador de audio
3. Ampliamente utilizado en sistemas de audio
4. Transformador de telecomunicaciones aislado
5. Audio cumple con UL 1950 o EN60950 transformador de telecomunicaciones
6. Rango de frecuencia: transformador de audio y telecomunicaciones de 40Hz a 10kHz

Especificación eléctrica

1. Potencia nominal: 5W Máx

2. Hi-Pot: 1000Vdc Pri a Sec
1000Vdc Pri a Carcasa
500Vdc Sec a Carcasa

3. RDC: Pin 4-6: 0.4ΩMáx
Pri 1-2: 80ΩMáx
Pri 2-3: 40ΩMáx

4. Respuesta de frecuencia: 40Hz a 10KHz con no más del 30% de atenuación de amplitud en la frecuencia extrema con cargas adaptadas

5. Pérdida de inserción: 2.0dB@1KHz

6. Pérdida de retorno: 1.0dB@1KHz

7. Distorsión longitudinal: 78dB@1KHz

Aplicaciones

• Sistemas de audio

• Aislamiento de telecomunicaciones

• Equipos de radiodifusión

• Equipos de comunicación

• Acoplamiento de señales de audio

• Transmisión de aislamiento de audio

• Equipos de audio profesional

• Aplicaciones de audio industrial

Política de control de calidad de Shinhom

Es la línea de vida de supervivencia de Shinhom para buscar la satisfacción del cliente, que se puede lograr mediante una combinación de calidad superior, tiempo de entrega razonable, precios competitivos, así como servicios orientados al cliente, para garantizar que los productos resultantes cumplan con las demandas de los clientes.

Preguntas frecuentes

P: ¿Qué significa la atenuación de amplitud de frecuencia extrema ≤30%?

R: En el extremo de baja frecuencia de 40Hz y el extremo de alta frecuencia de 10kHz, la atenuación de la amplitud de la señal no excede el 30%, lo que garantiza que se mantenga una buena calidad de transmisión de señal incluso en los límites del rango de frecuencia.

P: ¿Qué representa una pérdida de inserción de 2.0dB @1kHz?

R: A la frecuencia de referencia de 1kHz, la pérdida de potencia de la señal que pasa a través del transformador es de 2.0dB. Una menor pérdida de inserción significa una mayor eficiencia de transmisión de señal.

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega de pedidos masivos es generalmente de 2-8 semanas.
