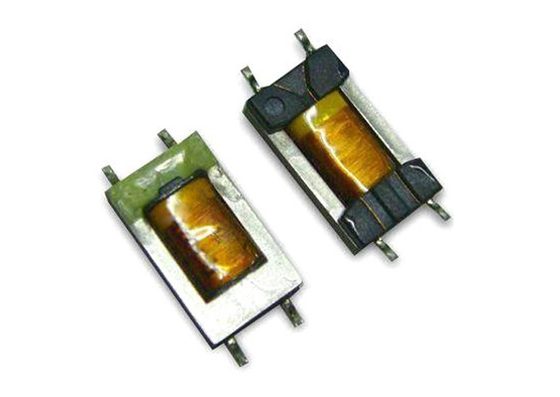

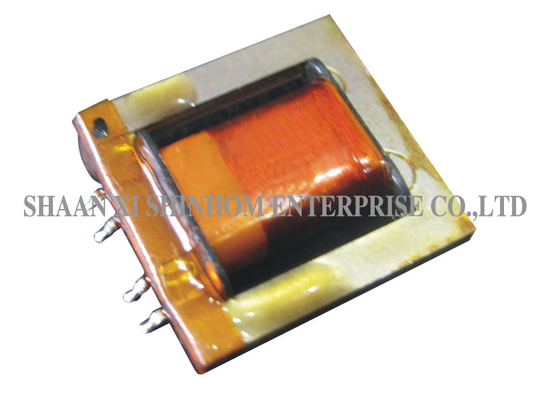

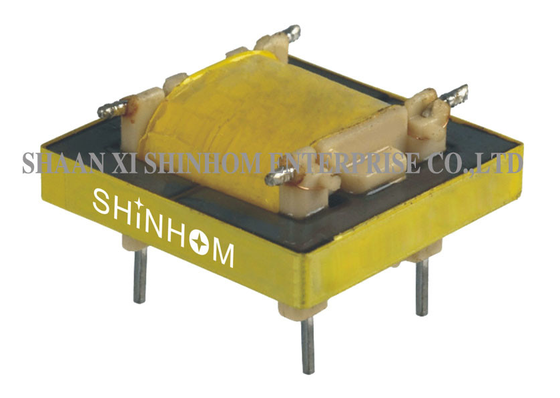

Transformador de audio para PCB de baja frecuencia 600:470 Ω para aislamiento de telecomunicaciones y equipos de audio

Transformador de audio de tipo EI

Esto...Transformadores de audio de tipo EIestá fabricado con materiales de alta calidad y procesos de bobinado de precisión, diseñado específicamente para aplicaciones de transmisión de señales de audio y aislamiento de telecomunicaciones,garantizar una transmisión de señal estable con una alta fidelidadEl producto presenta una estructura robusta y fiable, adecuada para diversos equipos de comunicación y audio.Equipos de audio multimediaEs una opción ideal para la transmisión y el aislamiento de señales en los campos de audio y comunicación.

Características

• Relación de impedancia 600Ω : 470Ω

• DCR (N1) 100Ω ± 10%

• DCR (N2) 112Ω ± 10%

• La relación de vueltas N1: N2 = 1:1 ± 2% @ 10KHz, 0,1V

• Pérdida de inserción ️ 2,0 ± 0,5 dB @ 1KHz

• THD ≤ 10 dB @ 600 Hz

• Resistir el voltaje 1875VAC / 1mA / 1 segundo

• Apto para sistemas telefónicos, PABX, módems y aislamiento de telecomunicaciones

Especificación eléctrica

1. Relación de impedancia: 600Ω:470Ω
2. DCR: N1: 100Ω ± 10%
3. N2: 112Ω ± 10%
4. Hi-Pot: 1875VAC, 1mA, 1S Pri al segundo
5. La relación de vueltas: N1:N2=1:1±2%@10KHz,0.1V
6. Pérdida de inserción: 2,0 ± 0,5 dB@1KHz, 0 dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10 dB máximo@600Hz
10. El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de las emisiones de CO2 de los motores de combustión renovable.
11. El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Aplicaciones

• Sistemas telefónicos

• PABX las bolsas de sucursal privada

• Modems

• Equipo de audio multimedia

• Aislamiento de telecomunicaciones

• Aislamiento de la señal de audio

• Equipo de radiodifusión

• Equipo de comunicación

Shinhom Política de control de calidad

Es la línea de vida de Shinhom buscar la satisfacción del cliente, que se puede obtener mediante una combinación de calidad superior, tiempo de entrega razonable,precios competitivos y servicios orientados al clienteEn el caso de los productos de la industria de la construcción, el valor de los productos obtenidos debe ser el mismo que el valor de los productos de la industria de la construcción.
