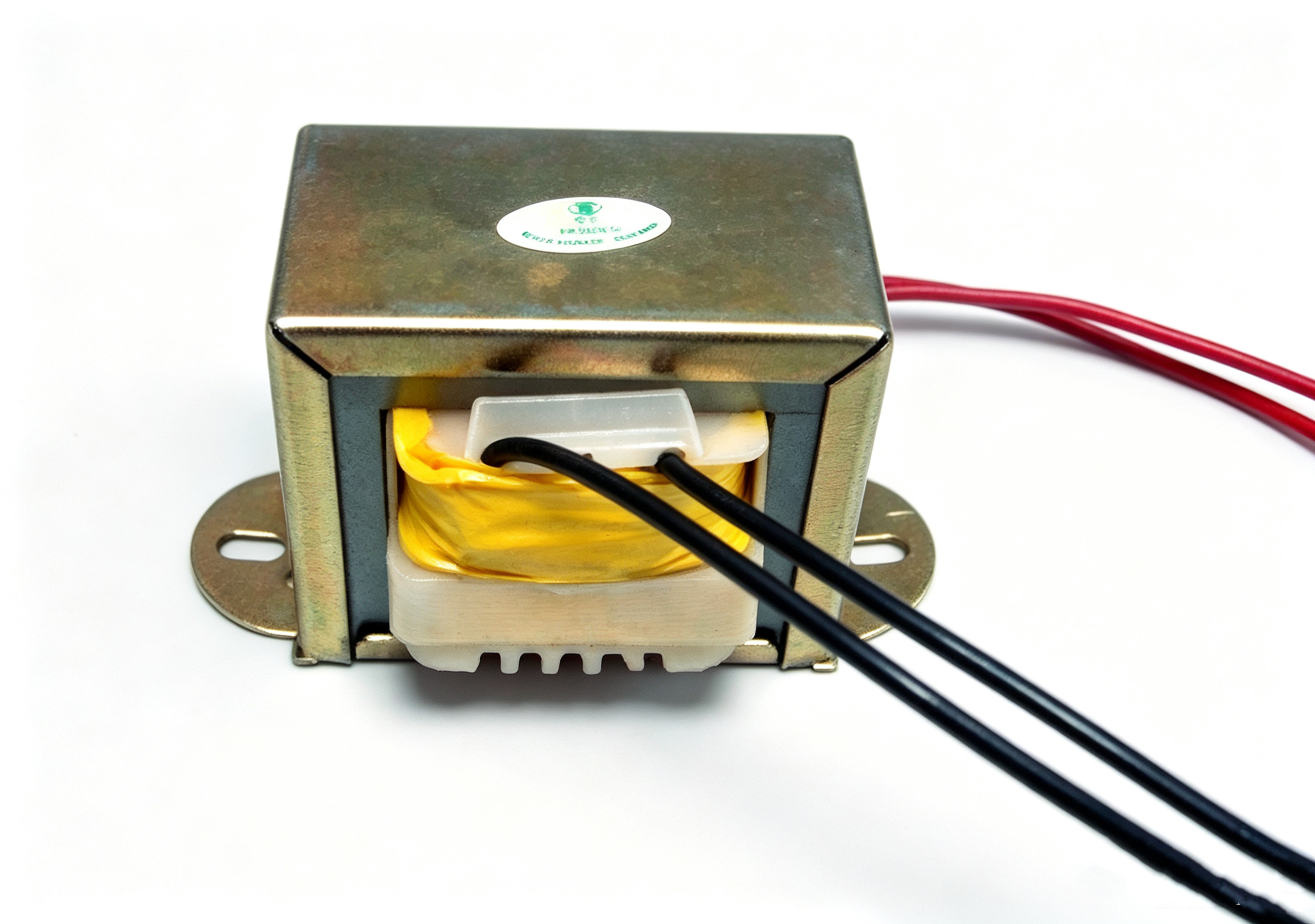

Transformador de aislamiento de audio PCB 8V:80V 1.5KV para módems

Este transformador de audio presenta un diseño de montaje en PCB con una impedancia de 8V:80V, adecuado para sistemas de audio y aplicaciones de aislamiento de telecomunicaciones. Prueba de voltaje de resistencia: 1.5KV/50Hz/1 minuto (Primario-Secundario-Núcleo). Resistencia de aislamiento: ≥10MΩ (DC500V). Aumento de temperatura: ≤30°C (carga nominal, medición por método de resistencia). Modelo de bobina: 2811 SK6. Material: Nylon 6/6. Peso: <3g. Material del cable: UL3321 Teflón (EN50306-2). Temperatura de operación: -25 a +125°C. Temperatura de almacenamiento: -25 a +85°C. Se utiliza ampliamente en sistemas de audio, aislamiento de telecomunicaciones, módems y módems de fax SMD.

CARACTERÍSTICAS

1. Cumple con la Directiva RoHS
2. Ampliamente utilizado en sistemas de audio
3. Transformador de telecomunicaciones aislado
4. Transformadores de telecomunicaciones para módems de fax SMD
5. Audio cumple con UL 1950 o EN60950 transformador de telecomunicaciones

Especificación eléctrica

1. Impedancia: Primario (Negro-Verde) /Z/ 8V+/-10%;
Secundario (Negro-Amarillo) /Z/80V+/-10%
2. DCR: Secundario (Negro-Amarillo) 27.3V+/-10%@20℃
Primario (Negro-Verde) 0.83V+/-10%@20℃
3. Corriente de excitación: Primario de entrada 3 V 1kHz, 395mA Máx. (Negro-Verde).
4. Hi-Pot: AC 1.5kv 50Hz durante un minuto entre Primario y secundario y núcleo.
AC1.5kv 50Hz durante un minuto entre el núcleo y el secundario. (Se pueden aplicar potenciales alternativos un 20% más altos durante un segundo. Corriente de corte 1mA)
5. Prueba de aislamiento: DC500VAC10MΩ mín. Entre devanados y entre devanados y núcleo.
6. Aumento de temperatura: menos de 30 grados para carga nominal, medido por método de resistencia.
7. Tipo de bobina 2811 SK6, Material: Nylon 6/6 peso <3g
8. Cables: según UL3321 TEFLÓN (EN50306-2)

9. Temperatura de operación: -25 a +125°C

10. Temperatura de almacenamiento: -25 a +85°C

Aplicaciones

• Sistemas de audio

• Aislamiento de telecomunicaciones

• Módems

• Módems de fax SMD

• Aislamiento de señal de audio

• Equipos de transmisión

• Equipos de comunicación

• Equipos de audio con montaje en PCB

Política de control de calidad de Shinhom

Es la línea de supervivencia de Shinhom buscar la satisfacción del cliente, que se puede obtener mediante una combinación de calidad superior, tiempo de entrega razonable, precios competitivos, así como servicios orientados al cliente, para garantizar que los productos resultantes cumplan con las demandas de los clientes.

Preguntas frecuentes

P: ¿Qué significa la impedancia 8V:80V?

R: 8V:80V indica la relación de transformación de voltaje del transformador. Cuando la entrada primaria es de 8V, la salida secundaria es de 80V (relación de espiras aproximadamente 1:10). Este parámetro corresponde a la función de transformación de impedancia del transformador, utilizada para la amplificación de voltaje de la señal de audio o el acoplamiento de impedancia.

P: ¿Cuáles son las ventajas del cable de Teflón (UL3321)?

R: El cable de Teflón (UL3321) ofrece una excelente resistencia a altas temperaturas, resistencia química y rendimiento de aislamiento, lo que garantiza la fiabilidad eléctrica y la adaptabilidad ambiental del transformador durante el uso a largo plazo.

P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El tiempo de entrega de pedidos masivos es generalmente de 2-8 semanas.
