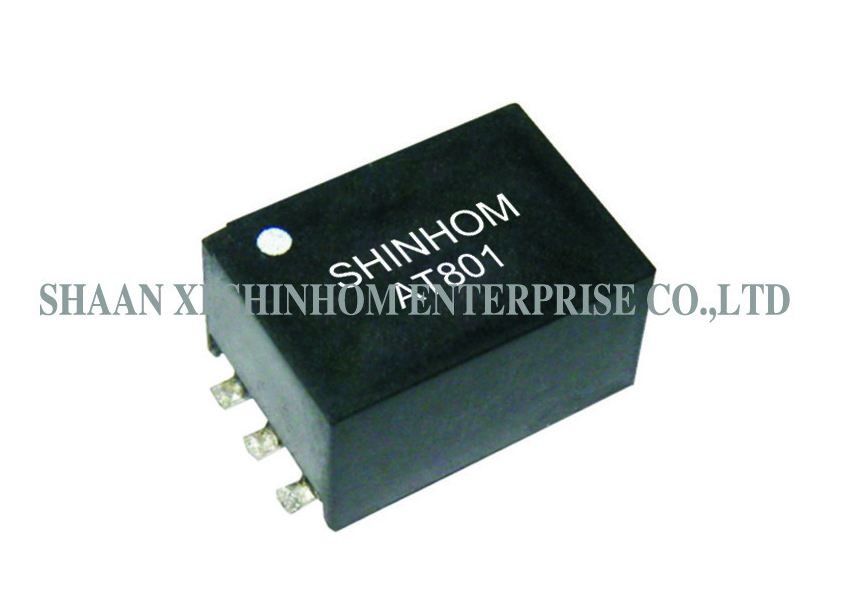

Transformador de audio SMD con macetas de epoxi para sistemas de audio y aislamiento de telecomunicaciones

Esto...con una capacidad de transmisión superior a 300 W,Cuenta con un paquete SMD y un proceso de envasado epoxi, que proporciona una excelente protección contra la humedad, el polvo y el aislamiento.Rango de frecuencia: 20 Hz a 20 kHz. Respuesta de frecuencia: ≤ 0,25 dB,garantizar la transmisión de señales de audio de alta fidelidadSe utiliza ampliamente en sistemas de audio, aislamiento de telecomunicaciones, módems de fax SMD, equipos de telecomunicaciones de audio AV y aplicaciones PCMCIA, que admiten velocidades de datos de 2400bps a 56,6Kbps (V.90).

Características

• Conforme con la Directiva RoHS
• Transformador de audio

• Temperatura de funcionamiento: -25 °C a +125 °C

• Temperatura de almacenamiento: -25 °C a + 85 °C

• Ampliamente utilizado en sistemas de audio
• Transformadores aislados para telecomunicaciones
• Transformadores de telecomunicaciones SMD
• Transformador de telecomunicaciones de audio AV civil adecuado de 2.400bps a 56.6Kbps (V.90) y aplicaciones PCMCIA

1. DCR: Pin1-3=115Ω±15%
Pin4-6=115Ω±15%
2Paralelo de inducción: 200 Hz.0.78V
Pin1-3=5,8H Min
La resistencia paralela es de 7500Ωmin.
3. inductancia de fuga: 1 kHz,0.1V
Pin1-3(4-6corto) = 6mH Tipo
4. Pérdida de inserción: 2KHz, 0 dB
El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable de los motores de combustión renovable.
5. Pérdidas de retorno: REF 600Ω
Desde 200 Hz hasta 4 Hz = 24 dB Min
6. RATIO de giro: 15KHz,1V
Pin1-3: 6-4=1 ± 1%
7. RESOLUCIÓN de aislamiento para la instalación
8- Hi-POT: 4600VAC 1mA 60SEC: PS

Aplicaciones

• Sistemas de audio

• Aislamiento de telecomunicaciones

• Modemas de fax SMD

• Equipo de telecomunicaciones de audio AV

• Las solicitudes de PCMCIA

• Aislamiento de la señal de audio

• Equipo de radiodifusión

• Equipo de comunicación

Shinhom Política de control de calidad

Es la línea de vida de Shinhom buscar la satisfacción del cliente, que se puede obtener mediante una combinación de calidad superior, tiempo de entrega razonable,precios competitivos y servicios orientados al clienteEn el caso de los productos de la industria de la construcción, el valor de los productos obtenidos debe ser el mismo que el valor de los productos de la industria de la construcción.

Preguntas frecuentes

P: ¿Cuáles son las ventajas del envase epoxi?

A: ¿Qué quieres decir?El envase epoxi proporciona una excelente protección contra la humedad, el polvo y el aislamiento, lo que garantiza un funcionamiento estable a largo plazo del transformador en varios entornos adversos,mejora la resistencia mecánica y la resistencia a las vibraciones.

P: ¿Qué significa un valor de DCR de 115Ω ± 15%?

A: ¿Qué quieres decir?DCR (resistencia de CC) de 115Ω ± 15% indica el valor de resistencia de los devanados primarios y secundarios en condiciones de CC.Este parámetro afecta la pérdida de potencia del transformador y la eficiencia de transmisión de la señal.

P: ¿Qué velocidades de datos admite este producto?

A: ¿Qué quieres decir?Soporta velocidades de datos de 2400bps a 56,6Kbps (V.90), adecuadas para aplicaciones de comunicación como módems y PCMCIA.

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles.El tiempo de entrega de pedidos masivos es generalmente de 2 a 8 semanas.
