Name: Sensor de corriente de efecto Hall HBC-LSR5 Serie 50A 0.8V Salida para nueva energía y gestión de baterías
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC-LSR5
Availability: InStock

Caracteristicas Galería Descripción de producto Habla Ahora.

Caracteristicas

Especificaciones

Tensión de alimentación: 5V (±5%)

Entrada nominal: 0A ~ 50A

Salida nominal: ±0,8 V ±0,5%

Válvula de desviación: 2,5 V ± 0,5

Deriva del voltaje de salida: ≤±0,05 mV/℃

Personalizado: Sí

Resaltar:

Sensor de Corriente de Efecto Hall 50A

Sensor de corriente de efecto Hall 0.8V Salida

Sensor de corriente del efecto Hall para la gestión de la batería

Información básica

Lugar de origen: Porcelana

Nombre de la marca: Shinhom

Certificación: RoHS

Número de modelo: HBC-LSR5

Pago y Envío Términos

Detalles de empaquetado: Caja de cartón

Tiempo de entrega: Entre 4 y 8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 1000000/mes

Galería

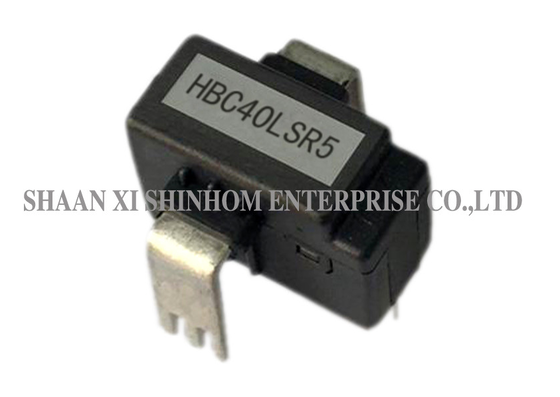

Sensor de corriente de efecto Hall HBC-LSR5 Serie 50A 0.8V Salida para nueva energía y gestión de baterías

Descripción de producto

ElSerie HBC-LSR5sensor de corriente de circuito cerrado de efecto Hall utiliza el efecto Hall y el método de balance de flujo cero para la medición, proporcionando aislamiento eléctrico entre los circuitos primario y secundario.Mide con precisión la DCEl producto tiene un voltaje de alimentación de 5V±5% y un voltaje de salida nominal de ±0.8V±0.5%.Se admite la personalización de diferentes corrientes de entrada y corrientes de salida nominalSe utiliza ampliamente en el control industrial, monitoreo de energía, nueva energía, gestión de baterías y varias aplicaciones de medición de corriente de CC / AC / pulso.

Características:

Corrientes de funcionamiento: de 0 a 50 A
Fuente de alimentación: 5V ± 5%
Válvula de salida nominal: ± 0,8 V ± 0,5%
Se monta fácilmente
Grado de precisión elevado

Aplicaciones:

Fuentes de alimentación de modo conmutado (SMPS)
Fuentes de alimentación ininterrumpidas (UPS)
Fuentes de alimentación para aplicaciones de soldadura
Aplicaciones alimentadas por batería
Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
Conversores estáticos para motores de transmisión de corriente continua

Los datos eléctricos:

	HBC06 y otros El LSR5	HBC10 El LSR5	HBC15 El LSR5	HBC20 El LSR5	HBC25 El LSR5	HBC30 El LSR5	HBC40 y HBC40 El LSR5	HBC50 El LSR5
Corriente de entrada nominal (IP)	6	10	15	20	25	30	40	50	A. No
Rango de corriente de ensayo	± 15	± 25	± 37 años5	± 50	±62.5	± 75	± 100	±105	A. No
La relación de vueltas ((Np/Ns)	1:1200	1:1000	1:1125	1:1000	1:1250	1:1125	1:1000	1:1000	T.
Voltado de salida nominal	± 0,8 ± 0,5%								V.
Tensión de alimentación	+ 5 ± 5%								V.
Válvula de desviación	2.5 ± 0,5%								V.
Voltagem de referencia (VR)	20,5% ± 0,8%								V.
Válvula de referencia externa	2.0-2.8								V.
Tensión de desplazamiento	≤ ± 0.1								MV/°C
Tensión de salida Drift	≤ ± 0.05								MV/°C
Se trata de una serie de medidas que se aplican a los sistemas de control de la calidad.	≤ ± 0.2								% FS
Clasificación	≤ ± 10								%
Di/dt	> 50 años								A/μS
Tiempo de respuesta	≤ 1 año								El valor de las emisiones
Ancho de banda ((-1dB)	DC ¢100								El KZ
Válvula de aislamiento	2.5@ ((50HZ,1min)								KV
Temperatura de funcionamiento	-40 ¢ + 85								°C
Temperatura de almacenamiento	-40+105								°C

Las notas:Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿Cuál es el principio de trabajo del método de balance de flujo cero?

A: ¿Qué quieres decir?El método de balance de flujo cero (efecto Hall de circuito cerrado) utiliza un elemento Hall para detectar el campo magnético generado por la corriente medida.La señal de salida impulsa una bobina de compensación para generar un campo magnético opuestoLa corriente de compensación es proporcional a la corriente medida, proporcionando resultados de medición de alta precisión y baja deriva de temperatura.

P3: ¿Este producto admite la personalización?

A: ¿Qué quieres decir?Sí. La personalización de diferentes corrientes de entrada nominal y especificaciones de corriente de salida está disponible para satisfacer diversos requisitos de aplicación. Por favor, póngase en contacto con nuestro equipo de ventas para obtener detalles.

P: ¿Qué tipos de corriente puede medir este sensor?

A: ¿Qué quieres decir?Puede medir con precisiónCorrientes de corriente continua, de corriente alterna y de pulso, adecuado para diversos requisitos complejos de medición de forma de onda de corriente.
