Sensor de corriente de efecto Hall Serie HBC-LX para la gestión de baterías y conversión de frecuencia de electrodomésticos

Negociación
MOQ
Negociable
Precio

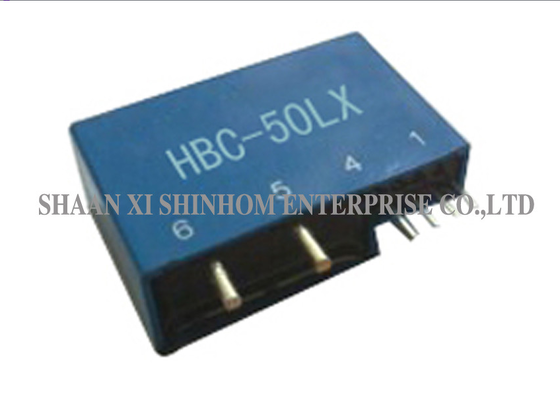

Hall Effect Current Sensor HBC-LX Series for Battery Management and Household Appliance Frequency Conversion
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Tensión de alimentación: ±15V ±5%
Entrada nominal: 0A ~ 75A
Salida nominal: 4V ±0,5%
Tipo de señal: Salida analógica
Certificación: CE, RoHS, ISO
Instalación: Instalación de PCB
Resaltar:

Sensor de corriente del efecto Hall para la gestión de la batería

,

Sensor de efecto Hall para electrodomésticos

,

Sensor de corriente HBC-LX con conversión de frecuencia
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: HBC-LX
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto
Sensor de corriente de efecto Hall de ciclo cerrado de la serie HBC-LX

ElLa serie HBC-LXsensor de corriente de circuito cerrado de efecto Hall utiliza un principio de circuito cerrado (compensación), proporcionando aislamiento eléctrico entre los circuitos primario y secundario.o corrientes de pulso con un rango de medición de 0 a 75 AEl producto tiene un voltaje de alimentación de CC +5.0V. Ofrece una alta precisión, una excelente linealidad, una baja deriva de temperatura y un alto rechazo de interferencias externas.sin pérdida de inserciónEs ampliamente utilizado en inversores, UPS, detección de corriente fotovoltaica, detección de corriente de energía eólica,aplicaciones de conducción por cable para automóviles, conversión de frecuencia de electrodomésticos, medición de cajas de combinadores de nueva energía y detección de corriente de los equipos de carga de vehículos eléctricos.

Características
  • Rango de medición 0-75A
  • Voltado de alimentación DC + 5,0V
  • Principio de medición: efecto Hall de circuito cerrado
  • Aislamiento ️ aislamiento eléctrico entre primario y secundario
  • Precisión ️ alta precisión
  • La linealidad es excelente.
  • Desviación de temperatura: baja
  • Capacidad anti-interferencia
Aplicaciones
  • Detección de corriente del inversor
  • Fuentes de alimentación ininterrumpidas UPS
  • Detección de corriente fotovoltaica
  • Detección de corrientes de energía eólica
  • Detección de corriente del equipo de carga de vehículos eléctricos
  • Detección de corriente de la batería híbrida
  • Conversión de frecuencia de los electrodomésticos
  • Medición de la caja del combinador de nueva energía
Datos eléctricos
HBC-05LX HBC-10LX HBC-15LX HBC-20LX
HBC-25LX HBC-30LX HBC-50LX HBC-75LX
Corriente de entrada nominal 5 10 15 20 25 30 50 75 A. No
Rango de corriente de ensayo 10 20 30 40 50 60 100 150 A. No
Proporción de giros 4:1000 3:1500 2:1500 2:2000 1:1250 1:1500 1:2500 1:3750
Voltado de salida nominal 4 ± 0,5% V.
Tensión de alimentación ± 15 ± 5% V.
Corriente de desplazamiento cero ≤ ± 0.04 V.
Corriente de consumo Se aplican las siguientes condiciones: - ¿Qué es?
Linealidad ≤ ± 0.2 % FS
Tiempo de respuesta El valor de la μs
Producción Derivación térmica Se trata de un valor de02 En %/°C
Cero deriva térmica ≤ ± 1 MV/°C
Válvula de aislamiento 50(60)HZ, 1 minuto, 2.5 KV
resistencia al aislamiento > 1000 MΩ
Temperatura de funcionamiento -40 ¢ + 85 °C
Temperatura de almacenamiento -40+105 °C

Sensor de corriente de efecto Hall Serie HBC-LX para la gestión de baterías y conversión de frecuencia de electrodomésticos

Nota: Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿Cuál es el voltaje de alimentación de este sensor?

R: El voltaje de alimentación esDirección continua + 5,0 V, adecuado para diseños de sistemas de baja tensión y fácil integración en diversos dispositivos electrónicos y nuevos sistemas energéticos.

P: ¿Cuáles son las ventajas de no tener pérdidas de inserción y un bajo consumo de energía?

A: ¿Qué quieres decir?No hay pérdida de insercióngarantizará que el circuito sometido a ensayo no se vea afectado por el sensor, manteniendo la eficiencia del circuito original.Bajo consumo de energíareduce el autocalentamiento del sensor, mejora la estabilidad a largo plazo y reduce el consumo de energía del sistema.

P: ¿Qué tipos de corriente puede medir este sensor?

R: Puede medir con precisiónCorrientes de corriente continua, de corriente alterna y de pulso, adecuado para diversos requisitos complejos de medición de forma de onda de corriente.

P: ¿Cómo solicitar muestras?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor proporcione la información de su empresa y el modelo objetivo.de forma gratuitay serán enviados dentro3 a 5 días hábilesEl tiempo de entrega de pedidos masivos es generalmenteEntre 2 y 8 semanas.
