Sensor de Corriente de Efecto Hall Serie HBC-X 50A Aislamiento Galvánico para SMPS y Variadores de Frecuencia

Negociación
MOQ
Negociable
Precio

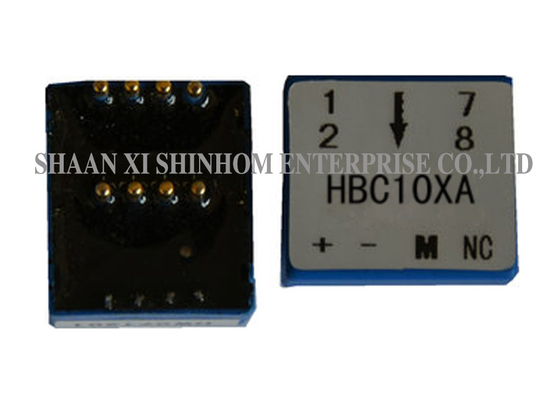

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Tensión de alimentación: ±15V ±5%
Entrada nominal: 0A ~ 50A
Salida nominal: 10mA ±0,5%, 25mA ±0,5%,
Instalación: Instalación de PCB
Compense la corriente: ≤±0,25 mA
Personalizado: Sí
Resaltar:

Sensor de Corriente de Efecto Hall 50A

,

Sensor de Corriente con Aislamiento Galvánico

,

Sensor SMPS Serie HBC-X
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: HBC-X
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto

El sensor de corriente de efecto Hall de bucle cerrado serie HBC-X utiliza un principio de bucle cerrado (compensación), proporcionando aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes continuas, alternas o pulsadas con un rango de medición de 0-50A. El producto tiene un voltaje de suministro de CC ±15V±5%. La carcasa encapsulada en epoxi proporciona una excelente protección a prueba de humedad, a prueba de polvo y de aislamiento. Ofrece alta precisión, variadores de frecuencia, variadores de frecuencia y alta inmunidad a interferencias externas. Presenta un tiempo de respuesta optimizado, sin pérdida de inserción, variadores de frecuencia, fácil instalación y soporte de personalización. Se utiliza ampliamente en inversores, variadores de frecuencia, variadores de frecuencia, variadores de frecuencia, variadores de frecuencia y diversas aplicaciones de nueva energía.Características

Rango de medición – 0-50A

  • Voltaje de suministro – CC ±15V ±5%
  • Principio de medición – efecto Hall de bucle cerrado
  • Aislamiento – aislamiento eléctrico entre primario y secundario
  • Proceso de encapsulación – resina epoxi
  • Precisión – alta precisión
  • Linealidad – excelente
  • Tipo de medición – CC / CA / pulso
  • Aplicaciones

Aplicaciones de inversor

  • Variador de velocidad CA/CC
  • Sistemas de Alimentación Ininterrumpida (SAI)
  • Fuentes de Alimentación Conmutadas (SMPS)
  • Aplicaciones de corriente fotovoltaica (FV)
  • Medición de caja combinadora de nueva energía
  • Aplicación de sistema de control electrónico del automóvil
  • Detección de corriente de equipos de carga de vehículos eléctricos
  • Medición de corriente de calentador de agua electromagnético con conversión de frecuencia de electrodomésticos
  • DATOS ELÉCTRICOS:

HBC10XA

HBC20XA HBC30XA HBC50XA Corriente de entrada nominal
Voltaje de salida nominal 20 40 50 A Relación de vueltas
20 40 60 100 150 Relación de vueltas
1000 1500 1500 2500 T Resistencia del devanado secundario
60 100 100 150 Ω Corriente de salida nominal
10±0.5% 20±0.5% mA mA mA Linealidad
±15±5% V Corriente de offset
≤±0.25 mA Linealidad
-40～+85℃ ≤±0.5 mA Linealidad
≤±0.2 %FS Clase
≤±0.7 % di/dt
>50 A/µS Tiempo de respuesta
<1 µS Ancho de banda
CC～200 KHZ Voltaje de aislamiento
2.5 KV Temperatura de operación
-40～+85 ℃ Vueltas
-40～+105 ℃ Vueltas
Corriente de entrada nominal

Corriente de entrada nominal

IPN[A]

Voltaje de salida nominal

VOUT[V]

DCR primario[mΩ]

Inductancia primaria

 [uH]

Monofásico

1
±10 (±20, ±30, ±50) 2.5±0.625 0.05 0.025 Notas: Las especificaciones del producto se pueden personalizar Preguntas frecuentes
2.5±0.625 0.20 0.025 4 ±2.5 (±5, ±7.5, ±12.5)
2.5±0.625 1.00 0.025 Trifásico 1
±10 (±20, ±30) 2.5±0.625 0.05 0.025 Notas: Las especificaciones del producto se pueden personalizar Preguntas frecuentes

Sensor de Corriente de Efecto Hall Serie HBC-X 50A Aislamiento Galvánico para SMPS y Variadores de Frecuencia

P: ¿Cuáles son las ventajas del encapsulado epoxi?

R: El encapsulado con resina epoxi proporciona una excelente protección a prueba de humedad, a prueba de polvo y de aislamiento. Asegura el funcionamiento estable a largo plazo del sensor en diversos entornos hostiles, mejorando la resistencia mecánica y la resistencia a las vibraciones.

P: ¿Cuál es el voltaje de suministro de este sensor?

R: El voltaje de suministro es

CC ±15V ±5%

. El amplio rango de voltaje es adecuado para varios sistemas de suministro de energía industrial, facilitando la integración del sistema.P: ¿Cuáles son las ventajas de la ausencia de pérdida de inserción y el bajo consumo de energía?R: La

ausencia de pérdida de inserción

asegura que el circuito bajo prueba no se vea afectado por el sensor, manteniendo la eficiencia del circuito original. El bajo consumo de energía reduce el autocalentamiento del sensor, mejora la estabilidad a largo plazo y reduce el consumo de energía del sistema.
