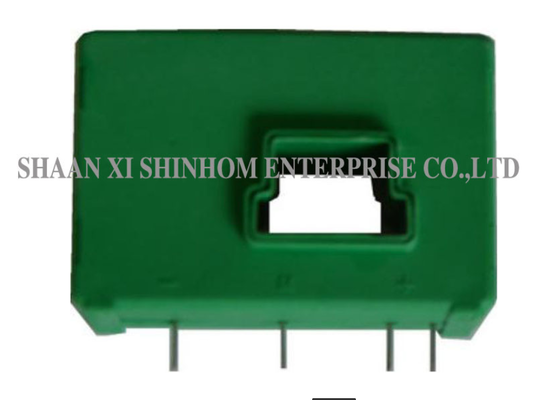

El sensor de corriente de efecto Hall de circuito cerrado de la serie HBC-LAP utiliza un principio de circuito cerrado (compensación), que proporciona aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes continuas, alternas o pulsadas con un rango de medición de 0-200A. El producto tiene un voltaje de suministro de ±12V a ±15V (±5%) y una corriente de salida nominal de 100mA±0.5% o 125mA±0.5%. Ofrece alta precisión y fácil instalación. Las pruebas de rendimiento dinámico utilizan una sola barra que llena completamente el orificio primario, con el cable primario enrollado en la parte superior del sensor para un acoplamiento magnético óptimo. Se utiliza ampliamente en fuentes de alimentación de soldadura, aplicaciones alimentadas por batería, variadores de velocidad de CA, variadores de servomotor, fuentes de alimentación conmutadas, SAI y convertidores estáticos de variadores de motor de CC.
| HBC100LAP | HBC125LAP | HBC200LAP | ||
| Corriente Nominal (IPN) | 100 | 125 | 200 | A |
| Rango de Medición (IP) | 0~±200 | 0~±200 | 0~±300 | A |
| Corriente de Salida Nominal (ISN) | 100±0.5% | 125±0.5% | 100±0.5% | mA |
| Voltaje de Suministro (±5%) | ±12~±15 | V | ||
| Pérdida de corriente de suministro | 16(@±15V)+IS | mA | ||
| Resistencia de prueba | con ±12V @ ±IPNmax | 14(min) 52(max) | 0(min) 26(max) | Ω |
| @ ±IPmax | 14(min) 17(max) | 0(min) 4(max) | Ω | |
| con ±15V @ ±IPNmax | 40(min) 72(max) | 0(min) 56(max) | Ω | |
| @ ±IPmax @ ±300Amax | 40(min) 40(max) | 0(min) 8(max) | Ω | |
| Relación de vueltas | 1:1000 | 1:1000 | 1:2000 | |
| Resistencia secundaria | 33 | 33 | 76 | Ω |
| Corriente de offset | ≤±0.2 | mA | ||
| Deriva de corriente de offset | ≤±0.5 | mA | ||
| Tiempo de respuesta | <1 | μs | ||
| Linealidad | ≤±0.2 | %FS | ||
| Voltaje de aislamiento | 50(60)HZ,1min,3 | KV | ||
| di/dt | >100 | A/μs | ||
| Ancho de banda (-3dB) | DC…100 | KHz | ||
| Temperatura de operación | -40~+85 | ℃ | ||
| Temperatura de almacenamiento | -40~+105 | ℃ | ||
![]()
Notas: Las especificaciones del producto se pueden personalizar
R: Las dos corrientes de salida corresponden a diferentes relaciones de vueltas y configuraciones de rango de medición. Tanto 100mA como 125mA son señales de salida industriales estándar. La selección debe basarse en el rango de entrada y los requisitos de precisión del equipo de medición posterior. Consulte a nuestro equipo de soporte técnico para obtener recomendaciones específicas.
R: Enrollar el cable primario alrededor de la parte superior del sensor logra un acoplamiento magnético óptimo, asegurando la precisión de la medición y el rendimiento dinámico. Recomendamos seguir el método de instalación especificado en la hoja de datos del producto para un rendimiento óptimo.
R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles. El plazo de entrega de pedidos masivos es generalmente de 2-8 semanas.
