Inicio /Productos/sensor actual de effecto hall/Sensor de corriente de efecto Hall Serie HBC-DSR5 Salida de voltaje analógico de 40A para regulación de velocidad VF y protección PV

Sensor de corriente de efecto Hall Serie HBC-DSR5 Salida de voltaje analógico de 40A para regulación de velocidad VF y protección PV

Negociación
MOQ
Negociable
Precio

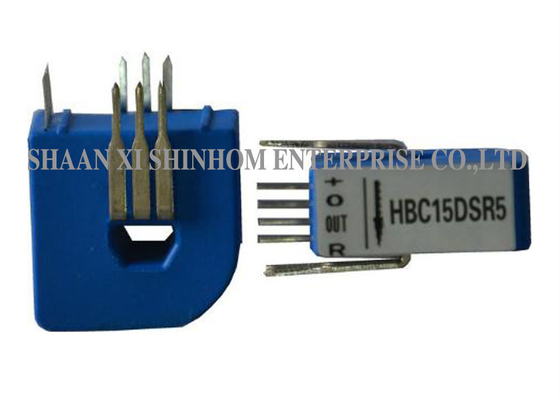

Hall Effect Current Sensor HBC-DSR5 Series 40A Analog Voltage Output for VF Speed Regulation and PV Protection
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Tensión de alimentación: +5V±5%
Entrada nominal: 6A, 15A, 25A, 40A
Salida nominal: 0,625 V ± 0,5 %
Clasificación IP: IP44
Certificación: CE, RoHS, ISO
Personalizado: Sí
Resaltar:

Sensor de corriente de efecto Hall Salida analógica de 40A

,

Sensor de efecto Hall para regulación de velocidad VF

,

Sensor de corriente con protección PV
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: HBC-DSR5
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto

El sensor de corriente de efecto Hall de bucle cerrado serie HBC-DSR5 utiliza el principio de equilibrio magnético (efecto Hall de bucle cerrado), proporcionando aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes continuas, alternas, pulsadas e irregulares. El producto utiliza una única fuente de alimentación con salida de voltaje analógica y montaje flexible. Cumple con las normas de retardancia de llama UL94-V0, está certificado bajo el sistema de gestión de calidad automotriz IATF16949 y cuenta con las certificaciones RoHS y CE. Se utiliza ampliamente en variadores de frecuencia, fuentes de alimentación conmutadas, UPS, equipos convertidores, equipos industriales (máquinas de soldar, maquinaria textil, etc.), protección solar fotovoltaica y generación de energía eólica.

Características:
  1. Equilibrio magnético (efecto Hall de bucle cerrado)
  2. Según UL 94-V0
  3. Certificado IATF16949, RoHS y CE
  4. Montaje flexible
  5. Fuente de alimentación única
Aplicaciones:
  1. Dispositivo de regulación de velocidad VF
  2. SMPS
  3. UPS
  4. Dispositivo convertidor
  5. Industria (máquina de soldar, máquina textil, etc.)
  6. Protección fotovoltaica y de energía solar
  7. Energía eólica
Superioridades
  1. Excelente precisión, muy buena linealidad
  2. Baja deriva térmica
  3. Amplio ancho de banda
  4. Respuesta rápida
  5. Alta inmunidad a interferencias externas
  6. Buena capacidad de sobrecarga
  7. Baja inductancia
DATOS ELÉCTRICOS:
HBC06DSR5 HBC15DSR5 HBC25DSR5 HBC40DSR5
Corriente de entrada nominal 6 15 25 40 A
Rango de corriente de prueba 19.2 48 80 120 A
Relación de vueltas 960 1200 2000 2000 T
Voltaje de salida nominal 0.625±0.5% 0.625±0.5% 0.625±0.5% 0.625±0.5% V
Voltaje de alimentación +5±5% V
Voltaje de offset 2.5±0.5% V
Voltaje de referencia (VR) 2.5±0.75% V
Deriva del voltaje de offset ≤±0.5@-40～+85℃ mV/℃
Linealidad ≤±0.2 %FS
Clase ≤±0.7 %
di/dt ＞50 A/µS
Tiempo de respuesta ＜500 nS
Ancho de banda (-1db) DC～200 KHZ
Voltaje de aislamiento 50HZ,1min,2.5 KV
Temperatura de operación -40～+85 ℃
Temperatura de almacenamiento -40～+105 ℃

Sensor de corriente de efecto Hall Serie HBC-DSR5 Salida de voltaje analógico de 40A para regulación de velocidad VF y protección PV

Notas: Las especificaciones del producto se pueden personalizar

Preguntas frecuentes

P: ¿Cuál es la diferencia entre un sensor de efecto Hall de equilibrio magnético y un sensor Hall estándar?

R: Un sensor de efecto Hall de equilibrio magnético (bucle cerrado) utiliza una bobina de compensación para generar un campo magnético opuesto, llevando el flujo magnético neto en el núcleo a cero. Esto proporciona mayor precisión y menor deriva de temperatura. Un sensor Hall estándar de bucle abierto amplifica directamente la salida de voltaje Hall, con una estructura más simple pero una precisión relativamente menor.

P: ¿Qué tipos de corriente puede medir este sensor?

R: Puede medir corrientes continuas, alternas, pulsadas e irregulares, adecuado para la medición precisa de diversas formas de onda de corriente complejas, cumpliendo los requisitos de variadores de frecuencia, inversores y aplicaciones de nueva energía.
