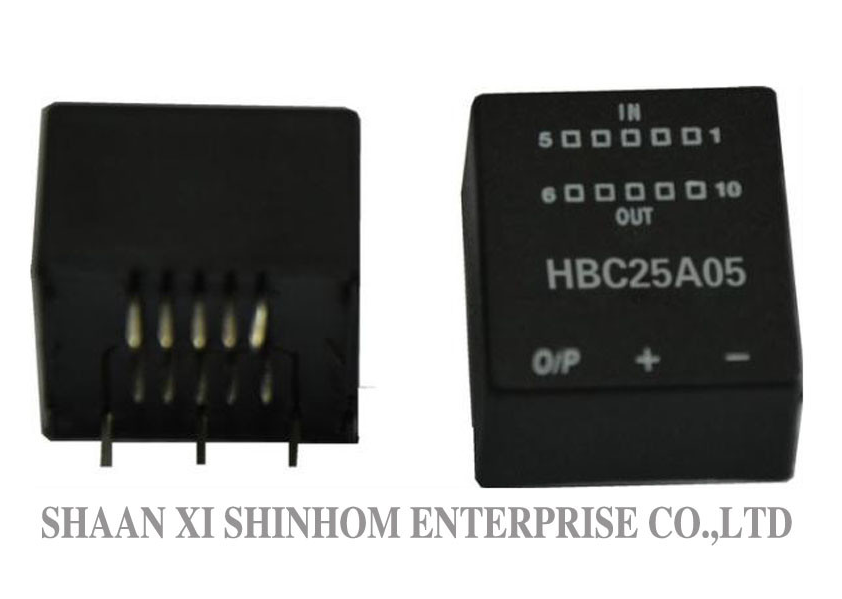

Sensor de corriente de efecto Hall HBC25A05 para inversores y detección de corriente fotovoltaica

El sensor de corriente de efecto Hall de bucle cerrado HBC25A05 utiliza un principio de bucle cerrado (compensación), que proporciona aislamiento eléctrico entre los circuitos primario y secundario. Mide con precisión corrientes continuas, alternas o pulsadas con una corriente nominal de 25A y una relación de vueltas de 1:1000, con una corriente de salida de 25mA. El producto tiene un voltaje de suministro de +15V±5%. Ofrece alta precisión, excelente linealidad, bajo deriva de temperatura y alta inmunidad a interferencias externas. Presenta un tiempo de respuesta optimizado, sin pérdida de inserción, bajo consumo de energía y fácil instalación. Se utiliza ampliamente en inversores, variadores de velocidad AC/DC, SAI, fuentes de alimentación conmutadas, detección de corriente fotovoltaica, medición de cajas combinadoras de nueva energía, Detección de corriente de equipos de carga de VE, conversión de frecuencia de electrodomésticos y medición de corriente de calentadores de agua electromagnéticos.

Características

• Corriente nominal – 25A
• Corriente de salida – 25mA
• Relación de vueltas – 1:1000
• Voltaje de suministro – +15V±5%
• Principio de medición – efecto Hall de bucle cerrado
• Aislamiento – aislamiento eléctrico entre primario y secundario
• Precisión – alta precisión
• Linealidad – excelente

Aplicaciones

• Detección de corriente de inversor
• Detección de corriente fotovoltaica (PV)
• Medición de cajas combinadoras de nueva energía
• Fuentes de alimentación ininterrumpida (SAI)
• Fuentes de alimentación conmutadas (SMPS)
• Detección de corriente de equipos de carga de VE
• Conversión de frecuencia de electrodomésticos
• Medición de corriente de calentador de agua electromagnético

DATOS ELÉCTRICOS:

Notas: Las especificaciones del producto se pueden personalizar
