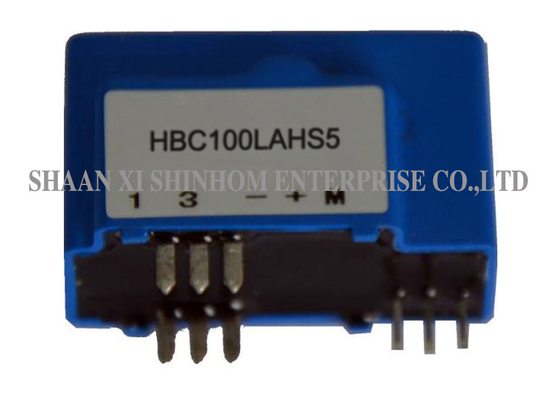

ElEl sensor de corriente de efecto Hall de circuito cerrado HBC100LAHS5 utiliza un principio de circuito cerrado (compensación), proporcionando aislamiento eléctrico entre los circuitos primario y secundario.El aire acondicionado, o corrientes de pulso con un rango de medición de0-100A y una relación de vueltas de1:1200. El producto tiene un voltaje de alimentación de+5V±5% y un voltaje de salida nominal de± 0,625V ± 0,5%. Ofrece una alta precisión y una fácil instalación.con una capacidad de transmisión superior a 50 Wcon una velocidad de transmisión variable de AC/DC,El UPS,con una capacidad de transmisión superior a 300 W,detección de corriente fotovoltaica,medición de la caja del combinador de nuevas energías,detección de corrientes de energía eólica,Equipo de carga de vehículos eléctricos con detección de corriente,aplicaciones automotrices de conducción por cable,conversión de la frecuencia de los electrodomésticos,con una capacidad de carga de más de 300 kW,detección de corriente de batería híbrida, ysistemas de dirección asistida eléctrica para automóviles.
Características:
- Circuito cerrado
- Corrientes de funcionamiento: de 0 a 100 A
- Fuente de alimentación: +5V±5%
- Válvula de salida nominal: ± 0,625 V ± 0,5%
- Grado de precisión elevado
- Se monta fácilmente
Aplicaciones:
- Aplicaciones de inversores
- Dispositivo de velocidad variable CA/CC
- Fuentes de alimentación ininterrumpidas (UPS)
- Fuentes de alimentación de modo conmutado (SMPS)
- Aplicaciones de corrientes fotovoltaicas
- Medición de la caja del nuevo combinador energético
- Detección de corriente en la industria eólica
- Equipo de carga de vehículos eléctricos detección de corriente
- Aplicación automotriz por cable
- Conversión de frecuencia de los electrodomésticos
- Aplicación de compresores de aire automáticos
- Detección de corriente de la batería híbrida
- Aplicación del sistema de dirección asistida eléctrica del automóvil
Los datos eléctricos:
| HBC100LAHS5 y HBC100LAHS5 | |
| Corriente de entrada nominal (Ipn) | 100 | A. No |
| Rango de corriente de ensayo ((Ip) | ±240 | A. No |
| La relación de vueltas ((Np/Ns) | 1:1200 | T. |
| Voltado de salida nominal | ± 0,625 ± 0,5% | V. |
| Tensión de alimentación | + 5 ± 5% | V. |
| Corriente de consumo | 20+ Ip *( Np/Ns) | - ¿Qué es? |
| Válvula de desviación | 20,5% ± 0,4% | V. |
| Voltagem de referencia (VR) | 2.5 ± 0,5% | V. |
| Válvula de referencia externa | 2.0-2.8 | V. |
| Tensión de desplazamiento | ≤ ± 0.1 | MV/°C |
| Tensión de salida Drift | ≤ ± 0.05 | MV/°C |
| Se trata de un sistema de control de las emisiones de gases de escape. | ≤ ± 0.2 | % FS |
| Clasificación | ≤ ± 10 | % |
| Di/dt | ¿Qué es esto? | A/μS |
| Tiempo de respuesta ((100A/μS, 10% ∼90%) | ≤ 1 año | El valor de las emisiones |
| Ancho de banda ((-3dB) | DC ¢100 | El KZ |
| Voltado de aislamiento ((50HZ, AC,1min) | 5.0 | KV |
| Temperatura de funcionamiento (TA) | -40 ¢ + 85 | °C |
| Temperatura de almacenamiento (TS) | -40+105 | °C |
| Peso bruto (M) | 22 | G |
Nota: Las especificaciones del producto pueden ser personalizadas
Preguntas frecuentes
P: ¿Cuál es el principio de funcionamiento de un sensor de efecto Hall de circuito cerrado?
R: Un sensor de efecto Hall de circuito cerrado utiliza un elemento Hall para detectar el campo magnético generado por la corriente medida.La señal de salida impulsa una bobina de compensación para generar un campo magnético opuestoLa corriente de compensación es proporcional a la corriente medida, proporcionando resultados de medición de alta precisión y baja deriva de temperatura.
P: ¿Qué significa una relación de vueltas de 1:1200?
R: Una relación de vueltas de 1:1200 significa que la relación entre la corriente primaria y la corriente de compensación secundaria es 1:1200Por ejemplo, una corriente primaria de 100 A corresponde a una corriente de compensación secundaria de aproximadamente 83,3 mA, que se convierte en una tensión de salida de ± 0,625 V a través del resistor incorporado.
P: ¿Para qué nuevas aplicaciones energéticas es adecuado este producto?
R: Este producto es adecuado para la detección de corriente fotovoltaica, la medición de cajas de combinadores de nueva energía, la detección de corriente de energía eólica, la detección de corriente de equipos de carga de vehículos eléctricos,y la detección de corriente de batería híbrida en el nuevo campo de energía.
P: ¿Cómo solicitar muestras?
R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor proporcione la información de su empresa y el modelo objetivo.de forma gratuita y se enviará dentro de3-5 días laborables.Entre 2 y 8 semanas.
