Inicio /Productos/Transformador del RF/Transformador RF Balun SMD con alambre de cobre esmaltado de bajo perfil para adaptación de banda ancha y mezcladores

Transformador RF Balun SMD con alambre de cobre esmaltado de bajo perfil para adaptación de banda ancha y mezcladores

5000 piezas
MOQ
Negociable
Precio
SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Frecuencia: 5-1500MHz
Pérdida de retorno de entrada: 16,0 dB mínimo (23 dB típico).
Pérdida de retorno de salida: 16,0 dB mínimo (25 dB típico).
Pérdida de retorno del acoplamiento: 16,0 dB mínimo (22 dB típico).
Temperatura de funcionamiento: -40 ℃ a 85 ℃
Temperatura de almacenamiento: -55 °C a 100 °C
Resaltar:

Transformador RF Balun SMD con alambre de cobre esmaltado

,

Transformador RF de bajo perfil para adaptación de banda ancha

,

Transformador RF para mezcladores con garantía
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: RF3S-1601
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 1000000/mes
Descripción de producto

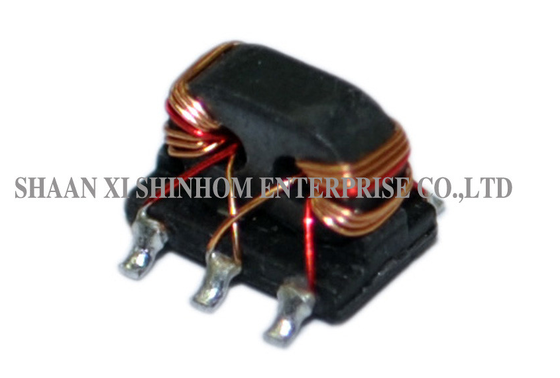

Transformadores RF SMD Balun bobinas con alambre de cobre esmaltado, terminal de pin de base en montaje superficial

ElSerie de transformadores SMD balun RFutiliza un proceso de bobinado bifilar con alambre de cobre esmaltado, que ofrece una alta estabilidad y un diseño de bajo perfil. Es adecuado para la colocación SMT automatizada.,adecuado para mezcladores de doble equilibrio, acopladores, transformadores de correspondencia de impedancia de banda ancha, redes de combinación y división de potencia, acopladores direccionales y módems de cable en aplicaciones de RF.El alambre de cobre esmaltado garantiza un excelente rendimiento de RF y fiabilidad a largo plazoSe utiliza ampliamente en comunicaciones inalámbricas, terminales de RF, pruebas y mediciones, y equipos de red de banda ancha.

Características
  • Enrollamiento de alambre de cobre esmaltado
  • Enrollamiento bifilar
  • Montura de superficie adecuado para SMT
  • Diseño de bajo perfil ahorra espacio
  • con una capacidad de producción superior o igual a 10 kW
  • Compatibilidad de la impedancia de banda ancha
  • Combinando y dividiendo el poder
  • Aplicaciones de acoplamiento direccional
Aplicaciones
  • Los demás aparatos para la fabricación de máquinas de mezclar
  • Las demás
  • Transformadores de compatibilidad de impedancia de banda ancha
  • Redes de combinación y distribución de energía
  • Acopladores direccionales
  • Modemas por cable DOCSIS 3.0/3.1
  • Modulos de banda frontal de radiofrecuencia
  • Equipo de comunicación inalámbrica
Las especificaciones electrónicas ((25°C,Z=75Ω)
Parámetro Valor
Frecuencia 5 a 1500 MHz
Pérdida de línea principal 1.7dB Máximo ((0.8dB típico.)
Acoplamiento 16.0 ± 0,8 dB
Pérdida de retorno de entrada 16.0dB Min(23dB Tipo)
Pérdida de rendimiento de la producción 16.0dB Min ((25dB Tipo)
Pérdida de retorno por acoplamiento 16.0dB Min(22dB Tipo)
El aislamiento 20.0dB Min(30dB Tipo)
Temperatura de funcionamiento -40 °C a 85 °C
Temperatura de almacenamiento -55 °C a 100 °C
Transformador RF Balun SMD con alambre de cobre esmaltado de bajo perfil para adaptación de banda ancha y mezcladores
Preguntas frecuentes

P: ¿Cuál es la función principal de un transformador balun?

A: ¿Qué quieres decir?Un transformador Balun (Balun Transformer) se utiliza para la conversión de equilibrado a desequilibrado, convirtiendo señales equilibradas (señales diferenciales) en señales desequilibradas (señales de un solo extremo), o viceversa.Es ampliamente utilizado en circuitos de RF, mezcladores, alimentación de antenas y redes de coincidencia de banda ancha.

P: ¿Cuáles son las ventajas del proceso de enrollamiento bifilar?

A: ¿Qué quieres decir?El enrollamiento bifilar consiste en enrollar dos cables de cobre esmaltados uno al lado del otro, lo que garantiza un acoplamiento estrecho entre los dos enrollamientos, mejorando la relación de rechazo de modo común y el equilibrio fase/amplitud,Mejorando así el rendimiento de alta frecuencia y la estabilidad del transformador balun.

P: ¿Cuáles son las ventajas del alambre de cobre esmaltado en comparación con el alambre de cobre ordinario?

A: ¿Qué quieres decir?El alambre de cobre esmaltado tiene una capa de esmalte aislante en la superficie, que asegura el aislamiento eléctrico entre los devanados.proporcionando buenas características de alta frecuencia y resistencia al calor.
