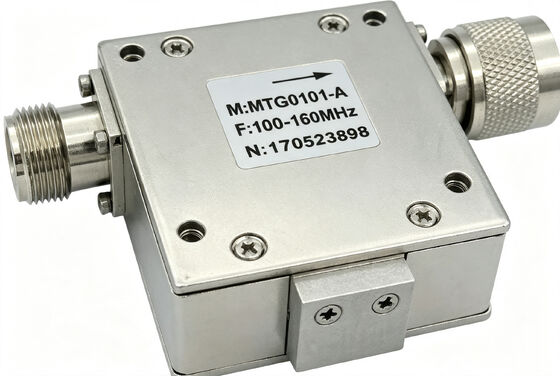

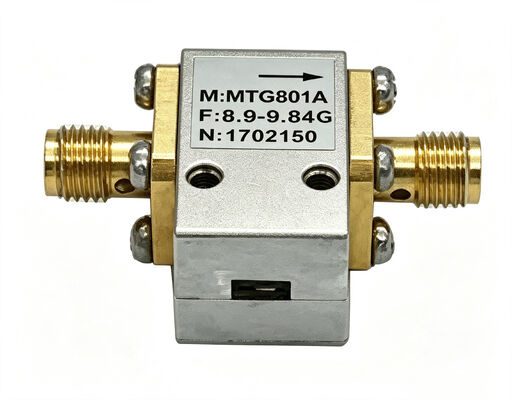

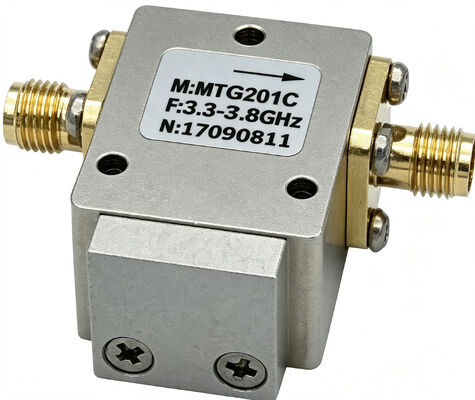

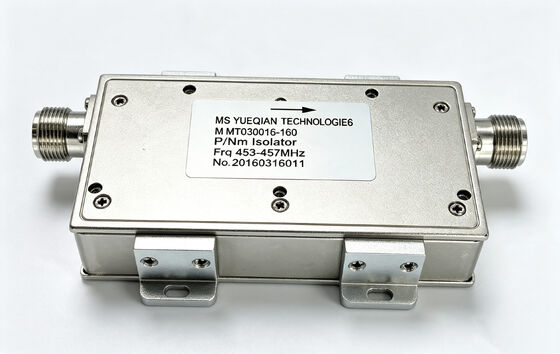

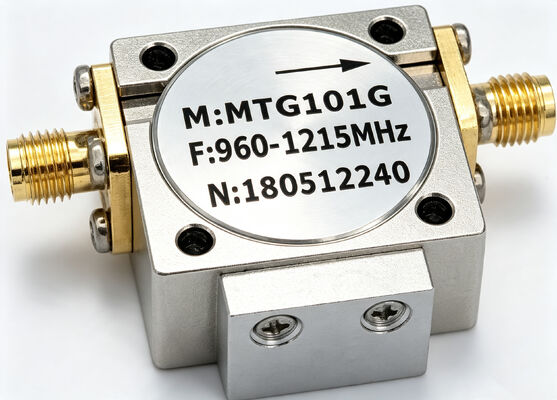

Los demás aparatos para la fabricación de la siguiente clase:cubre un amplio rango de frecuencia de 0.1GHz a 40GHz. Utiliza material de ferrita y diseños de estructura de microstrip / guía de onda / coaxial. Ofrece una baja pérdida de inserción (tan baja como 0.2dB),alto aislamiento (hasta 23 dB)Los productos ofrecen una capacidad de manejo de alta potencia (potencia promedio de hasta 2000W, potencia máxima de hasta 10000W). Son compatibles con múltiples interfaces de conectores RF.,incluidos SMA, N, L29 y 2.92mm. Se utilizan ampliamente en estaciones base de comunicación inalámbrica, sistemas de radar, equipos de prueba y medición, comunicación por satélite y comunicación 5G.
| Serie | Rango de frecuencia (GHz) | Ancho de banda | Pérdida de inserción (dB) | El aislamiento (dB) | VRSR | Potencia (W) | Tipo de conector |
|---|---|---|---|---|---|---|---|
| MTG0101F | 0.1 a 0.34 | 10 a 200 MHz | 0.3-0.4 | 20 a 23 | 1.20 y uno.25 | Entre 60 y 400 | El valor de las emisiones de CO2 |
| MTG0301A | 0.2-1.4 | 10 a 1000 MHz | 0.3-0.5 | 18 a 23 años | 1.20 y uno.30 | 100 a 200 | El valor de las emisiones de CO2 |
| MTG0401B | 0.25 a 0.62 | 10 a 200 MHz | 0.3-0.4 | 20 a 25 años | 1.15 y 1.25 | 150 a 200 | El valor de las emisiones de CO2 |
| MTG0701B2 | 0.5-2.7 | Banda completa | 0.3-0.5 | 16 y 20 | 1.20 y uno.40 | Entre 100 y 300 | El valor de las emisiones de CO2 |
| Se trata de una serie de medidas de seguridad. | 0.8-3.8 | 70 a 400 MHz | 0.3-0.5 | 18 a 25 años | 1.20 y uno.30 | 100 a 200 | El valor de las emisiones de CO2 |
| En el caso de las empresas de servicios de telecomunicaciones: | 1.8-3.5 | 200 a 400 MHz | 0.3-0.4 | 20 a 23 | 1.20 y uno.30 | Entre 30 y 60 | La SMA |
| MTG401 | 3.3 a 8.0 | 200 a 1000 MHz | 0.2 a 0.4 | 23 y 25 | 1.20 | Entre 20 y 50 | La SMA |
| Se trata de una serie de medidas de seguridad. | 3.5 a 8.0 | 200 a 1000 MHz | 0.5 | 20 | 1.20 | Entre 20 y 40 | La SMA |
| En el caso de los vehículos de motor | 5.6-22 | Banda completa | 0.4 a 0.6 | 18 a 20 años | 1.25 y uno.30 | Entre 10 y 20 | El valor de las emisiones de gases de efecto invernadero es el siguiente: |
| Se aplicará el procedimiento siguiente: | Entre 18 y 36 | 4 000 MHz | 0.6 | 18 | 1.30 | Entre 10 y 20 | 2.92 mm |
P: ¿Cuál es la diferencia entre un aislante y un circulante?
A: ¿Qué quieres decir?Un aislador es un dispositivo de tres puertos con un puerto terminado con una carga igualada. La señal solo puede viajar en una dirección. Se utiliza para proteger la fuente de señal de daños de energía reflejados.Un circulador es un dispositivo de tres puertos donde la señal viaja secuencialmente en el sentido de las agujas del reloj o en sentido contrario (1→2→3→1)Puede utilizarse para aplicaciones tales como antenas de transmisión/recepción compartidas.
P: ¿Cómo se selecciona el rango de frecuencia de los aisladores/circuladores?
R: La selección debe basarse en la frecuencia de funcionamiento del sistema. La serie de productos cubre 0,1-40 GHz, disponible tanto en banda estrecha (ancho de banda 10-200MHz) como en banda ancha / tipo de banda completa.Los modelos de banda estrecha ofrecen una menor pérdida de inserción y un mayor aislamientoLos modelos de banda ancha cubren un rango de frecuencia más amplio con una selección más flexible.
P: ¿Cuál es el impacto de la pérdida de inserción y el aislamiento en el sistema?
R: La pérdida de inserción se refiere a la pérdida de potencia cuando la señal pasa a través del dispositivo.El aislamiento se refiere a la atenuación de las señales inversas.El nivel más alto es mejor (valores típicos de 18-23 dB), que afecta directamente el nivel de protección de la fuente de señal y la eficacia del aislamiento de transmisión/recepción.
P: ¿Cuánta potencia pueden manejar los aisladores/circuladores de alta potencia?

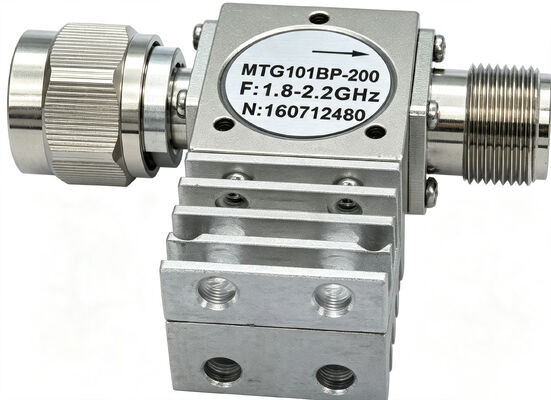

R: Esta serie ofrece modelos de alta potencia con una potencia media de hasta 2000 W y una potencia máxima de hasta 10000 W (en condiciones de pulso).Tipo de conectorLos modelos de alta potencia suelen utilizar conectores de tipo N o L29 y están equipados con disipadores de calor.
