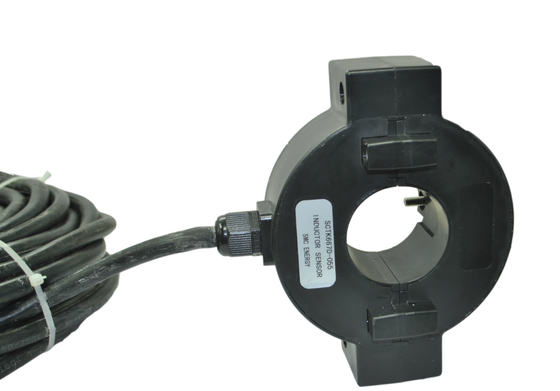

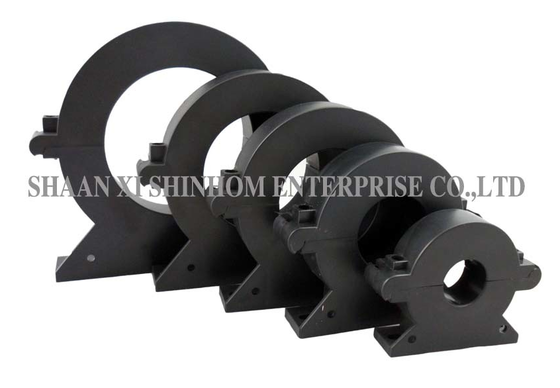

Transformador de Corriente de Núcleo Dividido Serie SCTK671 Alta Precisión para Monitoreo de Incendios Eléctricos y Protección de Relés

Negociación
MOQ
Negociable
Precio
Split-Core Current Transformer SCTK671 Series High Accuracy for Electrical Fire Monitoring and Relay Protection
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Rango actual: 5~3000A
Producción: 0-10V o 0-5A
Exactitud: 0,2, 0,5, 1,0
Estructura de la bobina: toroidal
Número de bobina: Autotransformador
Personalizable: Sí
Resaltar:

Transformador de Corriente de Núcleo Dividido Serie SCTK671

,

Transformador de corriente de alta precisión

,

Transformador de Corriente para Monitoreo de Incendios Eléctricos
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK671
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

El transformador de corriente de núcleo dividido serie SCTK671 está diseñado para la medición y monitorización de corriente en redes de distribución de energía nuevas o existentes. El rango de medición es de 5A a 3000A, con una salida de 0-10V (CA) o 0-5A. El producto utiliza una estructura de núcleo dividido que permite una instalación rápida sin desconectar o retirar cables o barras colectoras. Esto reduce significativamente el costo y el tiempo de instalación. El devanado secundario tiene una resistencia paralela de precisión incorporada, que proporciona una salida segura de bajo voltaje. El encapsulado de epoxi garantiza un excelente rendimiento de aislamiento y resistencia a las vibraciones. El material de alta permeabilidad proporciona un amplio rango de medición (5%-130% de la entrada nominal). Se utiliza ampliamente en la monitorización de incendios eléctricos, la prevención de incendios por fugas, la protección de relés electromagnéticos y las aplicaciones de protección de microcomputadoras.Características

Transformador de corriente CT de núcleo dividido
  • Rango de prueba: entrada de CA de 5 a 3000A, salida de 0-10V(CA) o 0-5A
  • Uso de relleno de resina epoxi y buen rendimiento sísmico
  • Uso de forma troquelada, fácil de instalar
  • Uso de material de alta permeabilidad, amplio rango de medición
  • Pequeño volumen, apariencia hermosa y generosa, uso flexible
  • Puede ahorrar tiempo y costos de instalación
  • Aplicaciones
Monitorización de incendios eléctricos
  • Sistema de prevención de incendios por fugas
  • Protección de relés electromagnéticos
  • Protección de microcomputadoras y otros.
  • Parámetro Eléctrico
Frecuencia
50-400Hz Entrada Nominal
5A-3000A Rango de Medición
5%In-130%In Salida Nominal
0-10V(CA) o 0-5A Relación
≤ ± 0.2% Ángulo de Fase
≤ ±10min Rigidez Dieléctrica
2.5KV/1mA/1min Resistencia de Aislamiento
DC500V/100MΩmin Parámetro Mecánico
Carcasa
PC /UL94-V0 Bobina
PBT Núcleo
Acero al silicio Estructura Interna
Epoxi Construcción
Abrazadera Temperatura de Operación
−25℃～＋75℃ Humedad de Operación
≤85% Conexión de Salida
Cable UL101522AWG (cable trenzado) 2.5m Selección de Tipo
P/N
Entrada Nominal (A) Salida (mA/V) Precisión Dimensiones(mm) Ø
A B C D E F G H Ø1 Ø2 SCTK671A-025
5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

100

 80 144 22 56 73 53 21 17 5 Notas: Las especificaciones del producto se pueden personalizar Notas: Las especificaciones del producto se pueden personalizar
50-1000A

(50,400,1000A)

0-500mA

0-10V

0.2,0.5,1.0

 100 108 107 26 91 100 174 24 13 5 Notas: Las especificaciones del producto se pueden personalizar Notas: Las especificaciones del producto se pueden personalizar
100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.0

 100 128 127 26 91 120 27 27 17 5 Notas: Las especificaciones del producto se pueden personalizar Notas: Las especificaciones del producto se pueden personalizar
500-2000A

(500,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0

 100 144 28 28 97 134 104 27 17 5 Notas: Las especificaciones del producto se pueden personalizar Notas: Las especificaciones del producto se pueden personalizar
800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.0

 100 174 30 30 126 162 120 27 17 5 Notas: Las especificaciones del producto se pueden personalizar Notas: Las especificaciones del producto se pueden personalizar

Transformador de Corriente de Núcleo Dividido Serie SCTK671 Alta Precisión para Monitoreo de Incendios Eléctricos y Protección de Relés

Preguntas Frecuentes

P: ¿Cuál es la función de la resistencia de precisión incorporada?

R: El devanado secundario tiene una resistencia paralela de precisión incorporada. Convierte la señal de corriente directamente en una salida segura de bajo voltaje (0-10V), eliminando la necesidad de resistencias de muestreo externas. Esto simplifica la instalación, mejora la seguridad y ahorra costos de componentes y espacio de instalación.

P: ¿Qué aplicaciones puede cumplir el error de relación de ±0.2%?

R: El error de relación de ±0.2% es una clase de alta precisión. Puede cumplir con los requisitos de aplicaciones con alta precisión de medición, como monitorización de incendios eléctricos, protección de relés, protección de microcomputadoras y control de automatización industrial.

P: ¿Cuáles son las ventajas del encapsulado epoxi?R: El encapsulado de resina epoxi proporciona un excelente aislamiento, protección contra la humedad, el polvo y la corrosión, al tiempo que mejora la resistencia a las vibraciones del producto. La estructura completamente cerrada garantiza un funcionamiento estable a largo plazo del transformador en diversos entornos hostiles.P: ¿Cómo solicitar muestras? ¿Cuál es el tiempo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán en un plazo de 3 a 5 días hábiles. El tiempo de entrega de pedidos masivos es generalmente de 2 a 8 semanas.
