Name: Serie CT SCTK671 de núcleo dividido para la prevención de incendios por fugas y protección de microordenadores
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Serie SCTK671
Availability: InStock

Caracteristicas Galería Descripción de producto Habla Ahora.

Caracteristicas

Especificaciones

Rango actual: 5~3000A

Producción: 0-10V o 0-5A

Exactitud: 0,2, 0,5, 1,0

Estructura de la bobina: toroidal

Número de bobina: Autotransformador

Personalizable: Sí

Resaltar:

Transformador de corriente de núcleo dividido para la prevención de fugas

CT de núcleo dividido para protección de microordenadores

Transformador de corriente de la serie SCTK671

Información básica

Lugar de origen: Porcelana

Nombre de la marca: Shinhom

Certificación: RoHS

Número de modelo: Serie SCTK671

Pago y Envío Términos

Detalles de empaquetado: Caja de cartón

Tiempo de entrega: Entre 4 y 8 semanas

Condiciones de pago: T/T

Capacidad de la fuente: 10000/mes

Galería

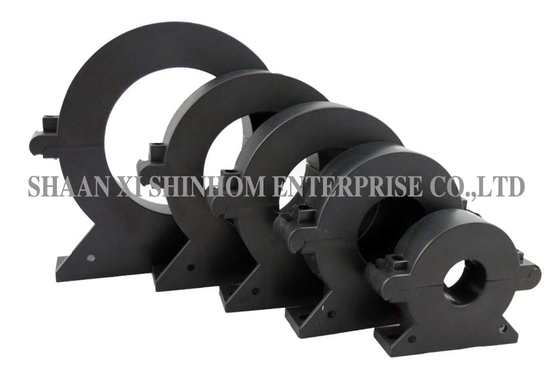

Serie CT SCTK671 de núcleo dividido para la prevención de incendios por fugas y protección de microordenadores

Descripción de producto

ElSerie SCTK671El transformador de corriente de núcleo dividido está diseñado para medir y controlar la corriente en redes de distribución de energía nuevas o existentes.El producto utiliza una estructura de núcleo dividido que permite una instalación rápida sin desconectar o quitar cables o barras de busLa bobina secundaria tiene una resistencia paralela de precisión incorporada, que proporciona una salida segura de bajo voltaje.La encapsulación epoxi garantiza un excelente rendimiento aislante y resistencia a las vibraciones. El material de alta permeabilidad proporciona un amplio rango de medición. Error de relación: ≤±0,2%. Error del ángulo de fase: ≤±10 minutos. Resistencia dieléctrica: 2,5KV/1mA/1 minuto.Se utiliza ampliamente en el control de incendios eléctricos, prevención de incendios por fugas, protección de relevos electromagnéticos y aplicaciones de protección de microordenadores.

Características:

Transformador de corriente CT de núcleo dividido
Rango de ensayo: entrada de corriente alterna de 5 a 3000 A, salida de 0 a 10 V (AC) o 0 a 5 A
Utilizando relleno de resina epoxi y buen rendimiento sísmico
Utilice la forma perforada, fácil de instalar
Utilizando un material de alta permeabilidad, amplio rango de medición
Pequeño volumen, hermosa apariencia uso generoso y flexible
Puede ahorrar tiempo y costos de instalación

Aplicaciones:

Control de incendios eléctricos
Sistema de prevención de incendios por fugas
Protección del relé electromagnético
Protección de microordenadores y demás.

Parámetro eléctrico

Frecuencia	50 a 400 Hz
Ingreso nominal	5A-3000A
Rango de medición	5% en -30% en
Producción nominal	0-10V ((AC) o 0-5A
Ratio	≤ ± 0,2%
Ángulo de fase	≤ ± 10 minutos
Resistencia dieléctrica	2.5KV/1mA/1min
Resistencia al aislamiento	Las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de ensayo.

Parámetro mecánico

El caso	Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes:
Las aves de corral	PBT
Núcleo	Acero de silicio
Estructura interna	Las demás:
Construcción	No hay empate.
Temperatura de funcionamiento	-25°C+75°C
Humedad de funcionamiento	≤ 85%
Conexión de salida	UL101522AWGWire ((cinturón doble) 2,5m

Selección del tipo

P/N	Entrada nominal (A)	La potencia de salida (mA/V)	Precisión	Dimensiones (mm)
				Ø	A. No	B. El trabajo	C. Las	D	- ¿ Por qué?	F: el precio	G.	H.	Ø1	Ø2
El número de unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad de las unidades de seguridad.	5 a 400 A (5,100, 400A)	0 a 200 mA 0 a 10 V	0.2,0.5,1.0	25	80	75	22	56	73	53	21	17	5	5
El sistema de control de las emisiones de gases de efecto invernadero	50 a 1000 A (50,400,1000A)	0 a 500 mA 0 a 10 V	0.2,0.5,1.0	45	108	107	26	71	100	74	24	13	5	5
Los datos de las pruebas de detección se deben incluir en el documento de identificación.	El valor de las emisiones de CO2 (por ejemplo,1000,1500A)	0 a 500 mA 0 a 10 V	0.2,0.5,1.0	65	128	127	26	91	120	94	27	17	5	5
El sistema de control de las emisiones de gases de efecto invernadero	500-2000A (500,1500, 2000A)	0 a 500 mA 0 a 10 V	0.2,0.5,1.0	80	144	144	28	97	134	104	27	17	5	5
El sistema de control de las emisiones de gases de efecto invernadero	800-3000A (800,2500,3000A)	0-600 mA 0 a 10 V	0.2,0.5,1.0	100	174	174	30	126	162	120	27	17	5	5

Las notas:Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿El transformador de corriente de núcleo dividido requiere apagado o extracción del cable durante la instalación?

A: ¿Qué quieres decir?No, elSerie SCTK671Utiliza una estructura de núcleo dividido con un núcleo que se abre y cierra. Se puede instalar sin desconectar o quitar cables o barras de bus.Es especialmente adecuado para proyectos de modernización y aplicaciones donde no se puede apagar la energía, reduciendo significativamente los costes y el tiempo de instalación.

P: ¿Cuál es la función del resistor de precisión incorporado?

A: ¿Qué quieres decir?El devanado secundario tiene una resistencia paralela de precisión incorporada, que convierte la señal de corriente directamente en una salida segura de bajo voltaje (0-10V), eliminando la necesidad de resistencias de muestreo externas.Esto simplifica la instalación, mejora la seguridad y ahorra costes de componentes y espacio de instalación.

P: ¿Cuáles son las ventajas del envase epoxi?

A: ¿Qué quieres decir?El envase de resina epoxi proporciona un excelente aislamiento, a prueba de humedad, polvo y protección contra la corrosión, al tiempo que mejora la resistencia a las vibraciones del producto.La estructura completamente cerrada garantiza el funcionamiento estable a largo plazo del transformador en diversos entornos adversos.

P: ¿Cómo solicitar muestras?

A: ¿Qué quieres decir?Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor proporcione la información de su empresa y el modelo objetivo. Las muestras son gratuitas y se enviarán dentro de 3-5 días hábiles.El tiempo de entrega de pedidos masivos es generalmente de 2 a 8 semanas.
