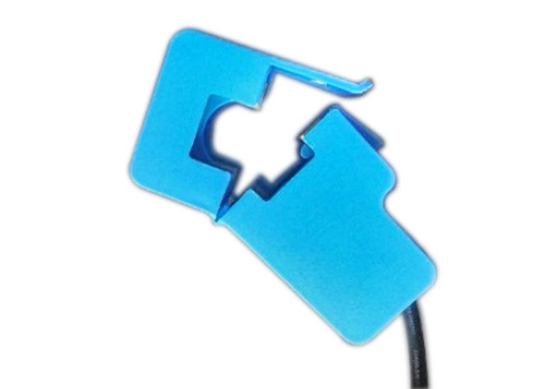

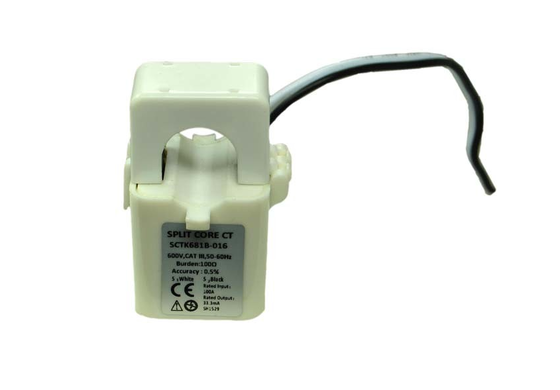

Autobloqueador de núcleo dividido CT serie SCTK661 para distribución de energía y monitorización del motor

Negociación
MOQ
Negociable
Precio
Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
Caracteristicas Galería Descripción de producto Habla Ahora.
Caracteristicas
Especificaciones
Rango actual: 0,5~630A
Producción: 0-500 mA/0,333 V (CA)
Clase: 0,2, 0,5, 1,0
Ventana interior: 8,0 - 32,0 mm
Construcción: lazo
Personalizable: Sí
Resaltar:

CT de núcleo dividido de bloqueo automático

,

CT de núcleo dividido para distribución de energía

,

CT de núcleo dividido para el monitoreo del motor
Información básica
Lugar de origen: Porcelana
Nombre de la marca: Shinhom
Certificación: RoHS
Número de modelo: Serie SCTK661
Pago y Envío Términos
Detalles de empaquetado: Caja de cartón
Tiempo de entrega: Entre 4 y 8 semanas
Condiciones de pago: T/T
Capacidad de la fuente: 10000/mes
Descripción de producto

El transformador de corriente de núcleo dividido serie SCTK661 está diseñado para la medición y monitorización de corriente en redes de distribución de energía nuevas o existentes. El producto utiliza una estructura autocerrable de núcleo dividido que permite una instalación rápida sin desconectar ni retirar cables o barras colectoras. El diseño de ventana ancha acomoda cables o barras colectoras de gran diámetro. El devanado secundario tiene un resistor paralelo de precisión incorporado, que proporciona una salida segura de bajo voltaje sin necesidad de resistencias de muestreo externas. Hay varios tamaños mecánicos disponibles con alta personalización, adaptándose a diversas condiciones de instalación existentes. Se utiliza ampliamente para la medición, monitorización y protección de corriente en líneas y equipos de energía, así como para la medición de corriente y potencia de motores, iluminación, compresores de aire y otras aplicaciones.

Características:
  • La estructura de autocierre, segura, fácil de instalar, portátil
  • Transformador de corriente de núcleo dividido con junta entrelazada y estructura de bisagra
  • Serie de orificios de prueba, transformador de corriente de CA de fuga de abrazadera de tamaño
  • Ventana interior ancha, que permite la sujeción de cables o barras colectoras grandes
  • Rango de prueba: 0.5 a 630A de entrada de CA, salida de 0 a 0.333V, 0 a 500mA
  • Adecuado para medidores de electricidad monofásicos, así como para medidores de electricidad a prueba de manipulaciones
  • Amplia gama de tamaños para adaptarse a todas las instalaciones existentes
  • Varias dimensiones mecánicas, altamente personalizadas
  • Puede ahorrar tiempo y costos de instalación.
Aplicaciones
  • Medición y monitorización de corriente de líneas eléctricas
  • Protección de corriente de equipos eléctricos
  • Medición de corriente y potencia de motores
  • Monitorización de potencia del sistema de iluminación
  • Monitorización de corriente del compresor de aire
  • Sistemas HVAC
  • Sistemas de control de automatización
  • Monitorización de energía, protección de relés y medidores de electricidad a prueba de manipulaciones
Parámetro Eléctrico
Frecuencia 50-60Hz
Entrada nominal 0.5A-630A
Rango de medición 10%In-130%In
Salida nominal 0.333V(CA) o 0-500mA
Relación ≤± 0.1％
Ángulo de fase ≤ ±30min
Rigidez dieléctrica 2.5KV/1mA/1min
Resistencia de aislamiento DC500V/100MΩmin
Parámetro Mecánico
Carcasa PC /UL94-V0
Bobina PC
Núcleo Permalloy
Estructura interna Epoxi
Construcción Abrazadera
Temperatura de operación －25℃～＋75℃
Humedad de operación ≤85%
Conexión de salida Cable UL1015 22AWG (cable trenzado) 2.5m
Selección de tipo
P/N Entrada nominal (A) Salida (mA/V) Precisión Dimensiones(mm/pulgada)
A B C D E
SCTK661A-008

0.5-50A

(1,5,10,30,50)

0-50mA

0.333V

 0.2,0.5,1.0

36.0

(1.42)

22.0

(0.87)

20.0

(0.79)

8.0

(0.31)

2500

(100)
SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0.333V

 0.2,0.5,1.0

45.0

(1.77)

22.0

(0.87)

20.0

(0.79)

13.0

(0.51)

2500

(100)
SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0.87)

20.0

(0.79)

19.0

(0.75)

2500

(100)
SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0.333V

 0.2,0.5,1.0

60.0

(2.36)

22.0

(0.87)

20.0

(0.79)

23.0

(0.91)

2500

(100)
SCTK661E-032

10-630A

(20,100,250,400,600)

0-500mA

0.333V

 0.2,0.5,1.0

76.0

(2.99)

22.0

(0.87)

20.0

(0.79)

32.0

(1.26)

2500

(100)
Autobloqueador de núcleo dividido CT serie SCTK661 para distribución de energía y monitorización del motor

Notas: Las especificaciones del producto se pueden personalizar

Preguntas frecuentes

P: ¿Es este producto adecuado para medidores de electricidad a prueba de manipulaciones?

R: Sí. La serie SCTK661 es adecuada para medidores de electricidad monofásicos y medidores de electricidad a prueba de manipulaciones. El resistor de precisión incorporado proporciona una salida estable de bajo voltaje, cumpliendo con los requisitos de precisión y fiabilidad de los medidores de electricidad a prueba de manipulaciones para la detección de corriente.

P: ¿Cómo solicitar muestras? ¿Cuál es el plazo de entrega?

R: Puede enviar una solicitud de muestra a través de nuestro sitio web o correo electrónico. Por favor, proporcione la información de su empresa y el modelo objetivo (incluyendo los requisitos de tamaño). Las muestras son gratuitas y se enviarán en un plazo de 3 a 5 días hábiles. El plazo de entrega para pedidos masivos es generalmente de 2 a 8 semanas.
