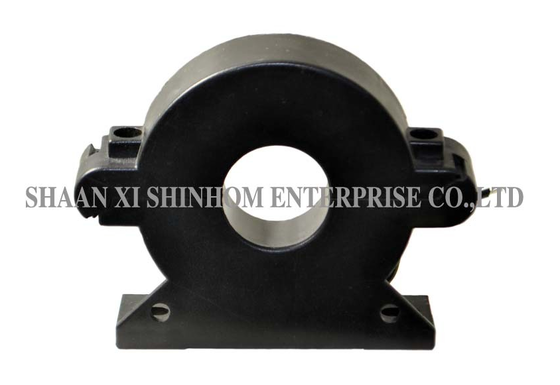

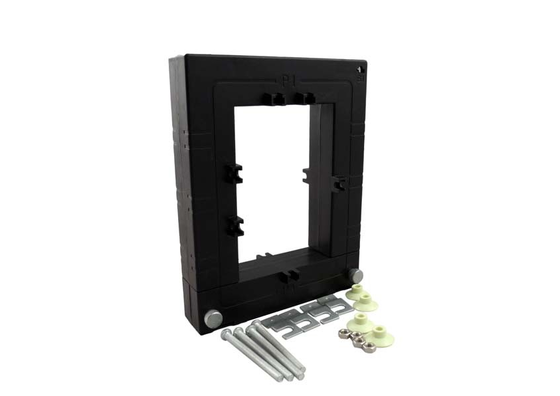

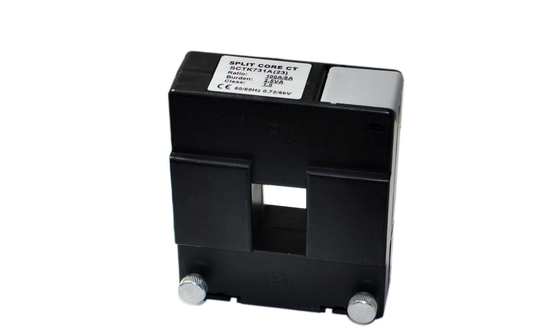

Transformador de corriente de núcleo dividido de la serie SCTK673 para monitoreo de potencia y protección de relevos

ElTransformador de corriente de núcleo dividido de la serie SCTK673Está diseñado para medir y controlar la corriente en redes de distribución de energía nuevas o existentes.El producto utiliza una estructura de núcleo dividido que permite una instalación rápida sin desconectar o quitar cables o barras de busEl enrollamiento secundario tiene una resistencia paralela de precisión incorporada, que proporciona una salida segura de bajo voltaje.La encapsulación epoxi garantiza un excelente rendimiento aislanteEl diseño de fijación de doble tornillo y la ventana ancha permiten la colocación de cables o barras de gran diámetro.2, clase 0.5, y Clase 1.0Se utiliza ampliamente en el monitoreo de la potencia, la medición de la corriente y la potencia del motor, la iluminación, los compresores de aire, HVAC,sistemas de control de automatización, y dispositivos de protección de relevos.

Características

1. Transformadores de corriente de núcleo dividido con estructura de articulaciones y bisagras entrelazadas
2. Amplia gama de tamaños para todas las instalaciones existentes
3. Transformador de corriente CT de núcleo dividido
4. Envasado en epoxi, fijación de doble tornillo
5. Amplia ventana interna, que permite sujetar cables grandes o barras de bus
6. Rango de ensayo: de 5 a 1000 A de entrada de corriente alterna, de 0 a 10 V de salida de corriente alterna o de 0 a 5 A
7. Alta precisión y fiabilidad
8. Transformador de corriente alterna de la serie de agujeros de ensayo con filtración de la pinza
9. Inherir la estructura simple de los núcleos tradicionales de C
10. Diseño de núcleo de sujeción, más seguro, más fácil de instalar, portátil, no es necesario cortar la potencia de la red al ajustar la inductancia.
11. Conservación energética y protección del medio ambiente, enorme mercado potencial

Aplicaciones

• Control de la energía y gestión de la energía

• Medición de la corriente y potencia del motor

• Control de la potencia del sistema de iluminación

• Control de la corriente del compresor de aire

• Sistemas de aire acondicionado

• Sistemas de control de automatización

• Dispositivos de protección de relés

• Monitoreo y protección de la corriente de las líneas de distribución eléctrica

Parámetro eléctrico

Parámetro mecánico

Selección del tipo

Nota: Las especificaciones del producto pueden ser personalizadas

Preguntas frecuentes

P: ¿El transformador de corriente de núcleo dividido requiere apagado o extracción del cable durante la instalación?

R: No. ElLa serie SCTK673Utiliza una estructura de conexión rápida de núcleo dividido con un núcleo que se abre y cierra. Se puede instalar sin desconectar o quitar cables o barras de bus.Es especialmente adecuado para proyectos de modernización y aplicaciones donde no se puede apagar la energía, reduciendo significativamente los costes y el tiempo de instalación.

P: ¿Qué clases de precisión hay disponibles para este producto?

R: Hay tres clases de precisión disponibles: clase 0.2, clase 0.5, y Clase 1.0La clase 0.2 es adecuada para la medición de energía de precisión. La clase 0.5 es adecuada para la medición industrial general. La clase 1.0 es adecuado para aplicaciones de protección e instrumentos de indicación convencionalesPor favor, seleccione en función de los requisitos de exactitud de su solicitud.

P: ¿Cuál es la función del resistor de precisión incorporado?

R: El devanado secundario tiene una resistencia paralela de precisión incorporada que convierte la señal de corriente directamente en una salida segura de bajo voltaje (0-10V o 0-5A),eliminando la necesidad de resistencias de muestreo externasEsto simplifica la instalación, mejora la seguridad y ahorra costes de componentes y espacio de instalación.

P: ¿Cuáles son las ventajas del envase epoxi?

R: El envase de resina epoxi proporciona un aislamiento excelente, a prueba de humedad, polvo y protección contra la corrosión.La estructura completamente cerrada garantiza el funcionamiento estable a largo plazo del transformador en diversos entornos adversos.
